气动式快速夹紧工装夹具夹持器

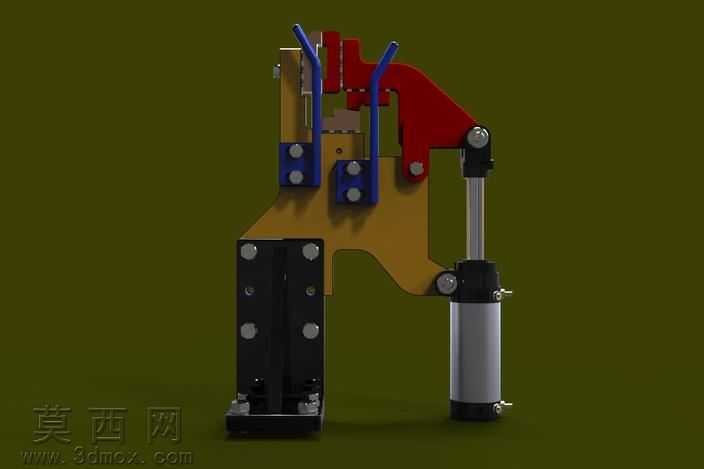

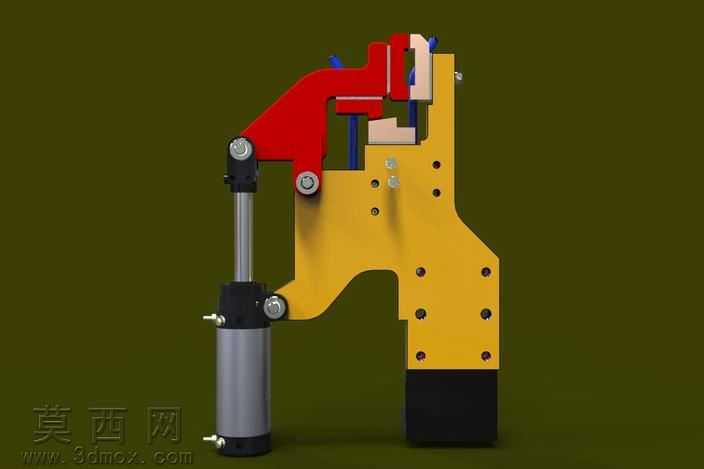

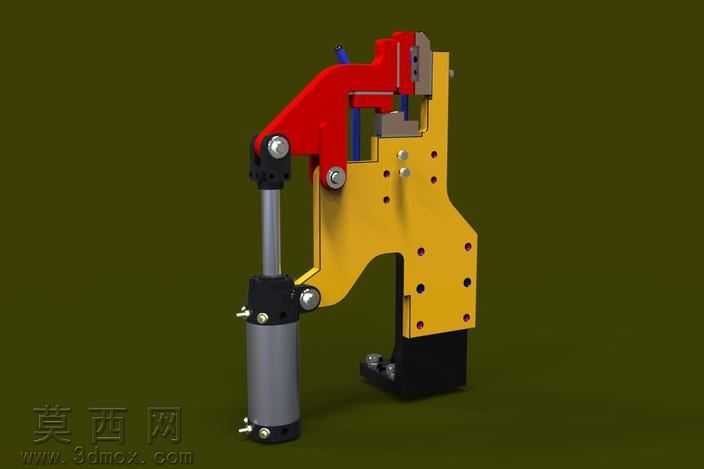

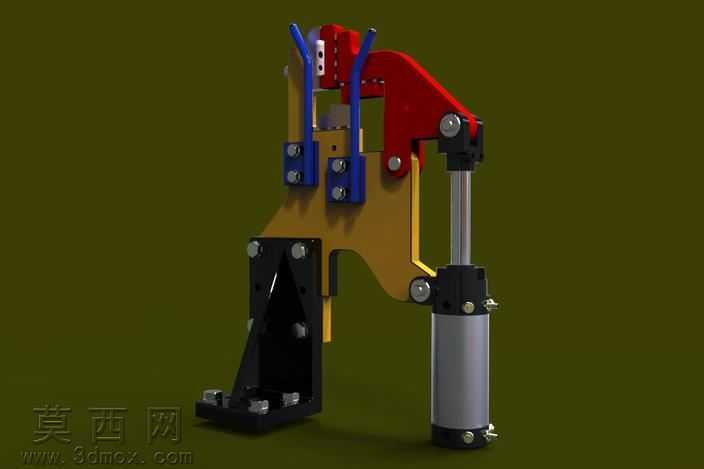

本作品为气动驱动式夹具夹持器三维模型，整体采用模块化设计思路完成建模，依托三维参数化建模软件完成各零部件的精准绘制与装配校验。建模过程中严格遵循机械加工工艺规范，对每一个结构件的尺寸公差、装配间隙都做了对应约束，确保模型可直接对接生产加工环节的图纸输出需求。模型结构分为固定基座、联动夹紧臂、气动驱动单元、导向定位组件四个核心部分，固定基座采用L型加厚钢板结构设计，预留多组标准安装孔位，可适配不同规格的工作台安装需求，建模时对基座的倒角、安装沉孔、加强筋结构都做了精细化还原，保证结构强度的同时兼顾安装便利性。联动夹紧臂采用多连杆铰接结构，通过铰接销轴实现力的传导与放大，建模时对每一处铰接位置的配合公差都做了参数化设置，可直观模拟夹紧动作的运动轨迹，校验运动过程中是否存在干涉问题。气动驱动单元采用标准气缸搭配导向杆结构，气缸缸筒、端盖、活塞杆、密封槽结构都按照行业标准尺寸建模，导向杆与直线轴承的配合结构也做了完整还原，可直观展示气动驱动的动力传递路径。材质渲染环节针对不同零部件做了区分设置，金属结构件采用磨砂钢材材质，铰接销轴、紧固件采用镀锌亮面金属材质，气动管路采用蓝色工程塑料材质，气缸密封件采用黑色橡胶材质，通过材质区分可快速识别不同功能的零部件，渲染效果还原了工业产品的真实质感。设计过程中重点考量了夹持器的夹紧行程、夹持力输出、操作便捷性三个核心指标，多连杆结构可在气缸较小行程下实现夹紧臂的大角度开合，同时通过杠杆原理放大夹紧力，保证工件夹持的稳定性，整体结构无冗余设计，零部件通用性强，便于后期的维护与零部件更换。模型装配过程中采用自下而上的建模逻辑，先完成单个标准件、加工件的独立建模，再按照装配关系完成总装，同时添加了运动约束，可直接用于运动仿真演示，直观展示夹具的开合夹紧动作，适配机械设计教学、工装方案展示、生产加工前置校验等多场景使用需求。
