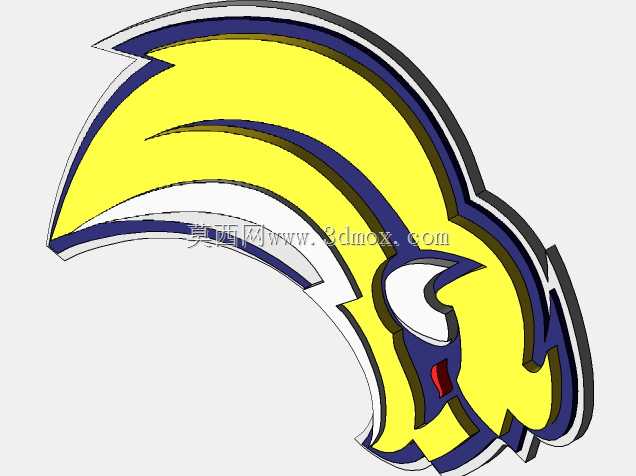

水牛刀Alt曲棍球队立体标识造型设计

　　这款立体标识造型最初的设计需求来自体育场馆周边文创产品开发与球队线下活动的实体展示场景，在实际落地应用中，既可以作为亚克力吸塑发光标识的加工母模，用于场馆入口、球迷商店门头的立体字制作，也可以拆分后作为注塑、3D打印制作纪念徽章、冰箱贴、车载装饰件的结构参考，甚至在赛事颁奖台、球员通道的背景墙立体装饰制作中，也能直接提取曲面数据做等比例缩放适配。从结构设计思路来看，整个造型采用分层堆叠的曲面构建逻辑，最外层的轮廓做了1.5mm的拔模斜度处理，方便后续开模或者激光切割板材时的脱模与取件，不同色彩区域之间预留了0.2mm的台阶差，既可以在后期喷涂上色时做分色遮挡，也能直接嵌入不同颜色的亚克力板材做拼接装配，避免了平面贴纸标识容易起翘、

　　褪色的问题。标识主体的弧形轮廓做了曲率连续处理，在做大型户外标识安装时，曲面的迎风面做了微小的圆弧导角，能够降低强风环境下的风阻系数，减少安装支架的承重负荷，安装边界上，整个标识的背部预留了3个均匀分布的M4螺纹孔位，孔位深度5mm，既可以适配常规的膨胀螺丝墙面安装，也能搭配磁吸底座做可拆卸的临时展陈使用，不会破坏标识正面的整体视觉完整性。在细节结构处理上，标识内部的尖角位置全部做了R0.8mm的圆角过渡，一方面是避免加工时刀具在尖角位置出现断刀、过切的问题，另一方面也能防止实体产品在使用过程中出现锐角划伤的安全隐患，尤其是面向球迷周边的小尺寸产品，圆角处理能够满足文创产品的安全检测标准。分层结构的厚度设置上，

　　最底层的基座厚度为3mm，中间的彩色造型层厚度为2mm，最外层的轮廓描边层厚度为1mm，总厚度控制在6mm，不管是做薄款的胸针徽章，还是放大10倍做户外大型标识，等比例缩放后都能保持合理的结构强度，不会出现薄边变形、厚层臃肿的问题。在曲面建模过程中，所有的色彩分界位置都做了共面处理，拆分后的单个零件不存在倒扣结构，不管是采用数控铣削加工实木、亚克力材质，还是采用UV打印结合板材切割，亦或是做注塑模具的分型面设计，都能直接提取单个零件的曲面数据，不需要额外做结构修补。针对不同的应用场景，这个模型的结构也预留了调整空间，比如做发光标识时，可以在背部基座层预留LED灯带的安装槽位，槽位深度2mm，走线位置隐藏在安装孔位的侧边，

　　不会从正面看到走线结构；做金属材质的纪念徽章时，可以在分层台阶处预留0.1mm的间隙，方便做珐琅填色工艺，避免不同颜色的釉料出现混色问题。从实际使用的适配性来看，这个造型的整体外轮廓最大宽度与最大高度的比例为1.2:1，不管是横向安装在门头位置，还是竖向搭配其他标识做组合展示，都能保持视觉上的平衡感，不会出现比例失调的问题。在安装适配方面，背部的安装孔位做了沉头处理，沉头深度2mm，安装后螺丝头不会突出于标识背部，能够保证标识与安装面完全贴合，不会出现缝隙积灰、安装不平整的问题。针对小尺寸的周边产品，模型的最小细节尺寸控制在0.5mm以上，满足3D打印、精密冲压的最小加工精度要求，不会出现细节丢失、结构断裂的问题。整个造型的曲面没有出现曲率突变的位置，在做表面抛光、电镀处理时，能够保证表面光泽度均匀，不会出现局部反光不均的瑕疵，不管是做亮面的金属质感，还是哑光的塑胶质感，都能呈现出统一的表面效果。
