芝加哥黑鹰队立体标识造型结构设计

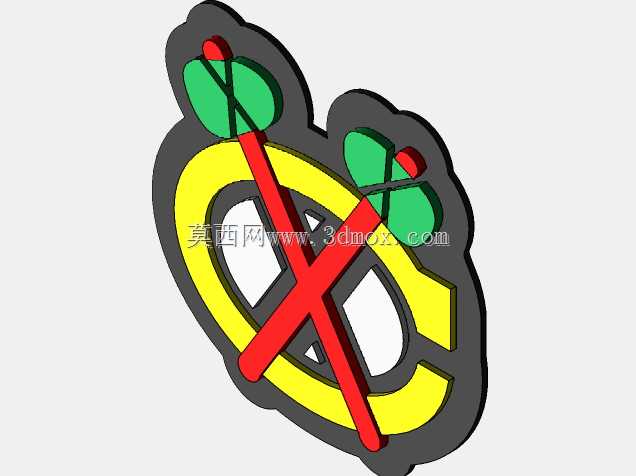

　　该立体标识造型主要面向体育赛事周边展示、俱乐部空间装饰、球迷收藏摆件等应用场景，可直接作为装饰件安装于球迷俱乐部墙面、主题场馆导视区域、收藏展示柜内，也可作为衍生产品开发的结构原型，适配小批量注塑、3D打印等多种加工工艺。从结构设计层面看，整体采用分层堆叠的立体成型思路，将平面队徽的视觉元素拆解为不同厚度的结构层，最外层为深灰色轮廓包边层，厚度控制在3mm，形成完整的外轮廓防护边界，避免内部彩色结构在安装、搬运过程中出现边角磕碰破损；中间层为黄色环形标识结构，厚度比外包边层薄0.8mm，形成自然的视觉落差，强化环形元素的视觉辨识度；红色交叉杆结构作为核心视觉元素，厚度设置为4mm，是整个造型的最高凸起层，在视觉上形成第一焦点，

　　还原平面标识的视觉权重；两侧的绿色装饰块与红色顶端结构厚度与黄色环形层保持一致，与交叉杆形成高低错落的层次关系，无需额外上色即可通过结构落差区分不同视觉元素，降低后期表面处理的工艺难度。安装边界方面，整体外轮廓最大宽度为120mm，最大高度为150mm，背部预留有2mm深度的平整安装面，可适配双面胶粘贴、磁吸固定、螺丝锁付三种常见安装方式，安装面边缘做了0.5mm的倒角处理，避免安装时与贴合面出现缝隙，保证安装后的贴合平整度。结构细节处理上，所有凸起结构的边缘均做了R0.3mm的圆角过渡，既避免尖锐边角造成的划伤风险，也能在加工时减少应力集中，降低注塑生产时的缺料、翘边概率，同时提升3D打印成型时的层间结合强度。

　　各层结构之间采用嵌入式卡扣配合，无需额外粘接即可完成预组装，卡扣配合公差控制在0.1mm，既保证组装时的顺畅度，也能避免组装后出现层间错位。针对不同使用场景的适配性，该结构可根据实际需求等比例缩放尺寸，缩放比例在0.5-2倍区间内时，所有结构厚度、卡扣尺寸、圆角参数均能按比例适配，不会出现结构失效问题：当缩小至0.5倍时，可作为胸针、冰箱贴等小型周边的结构原型；放大至2倍时，可作为场馆墙面大型标识的结构分段参考，拆分后的分段结构可通过背部的定位销完成拼接，拼接缝隙控制在0.05mm以内，后期补色处理后可实现无缝视觉效果。从建模逻辑来看，整个造型采用参数化草图驱动，先绘制平面标识的矢量轮廓线，再对每个封闭轮廓区域分别进行拉伸、

　　拔模处理，拔模角度统一设置为1.5度，既满足注塑生产的脱模要求，也让立体造型的侧面形成自然的斜面过渡，光线照射下能形成更柔和的明暗层次，比直壁结构的视觉效果更具立体感。所有结构的壁厚均保持均匀，最小壁厚不小于1.2mm，避免加工时出现壁厚不均导致的收缩变形问题，内部无封闭空腔结构，3D打印时无需添加额外支撑即可完成成型，减少后期支撑去除的工作量，也避免支撑残留影响表面质量。
