机架式以太网SFP网络交换机三维模型

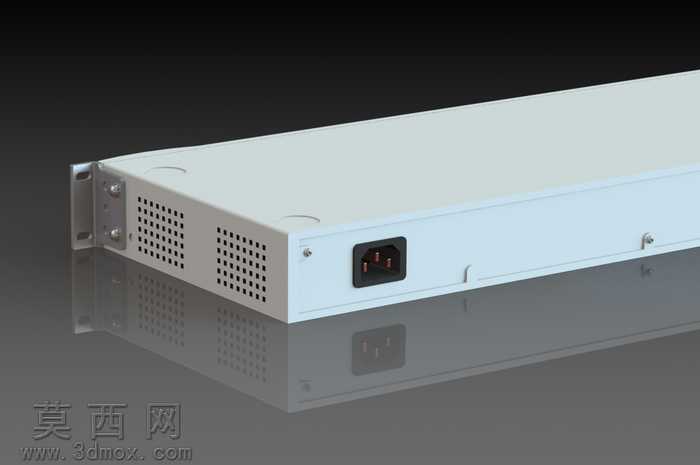

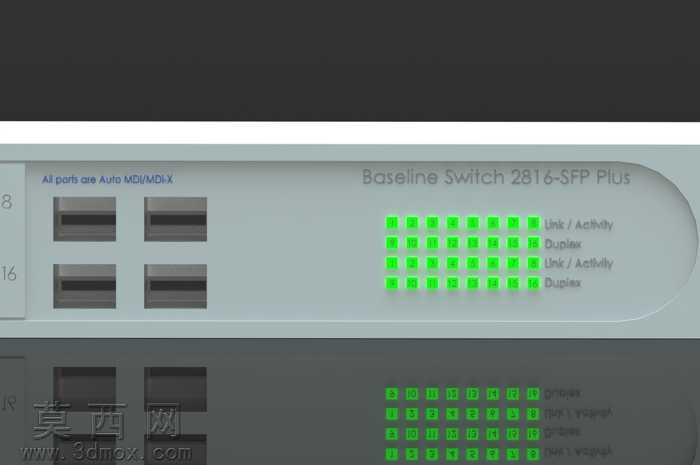

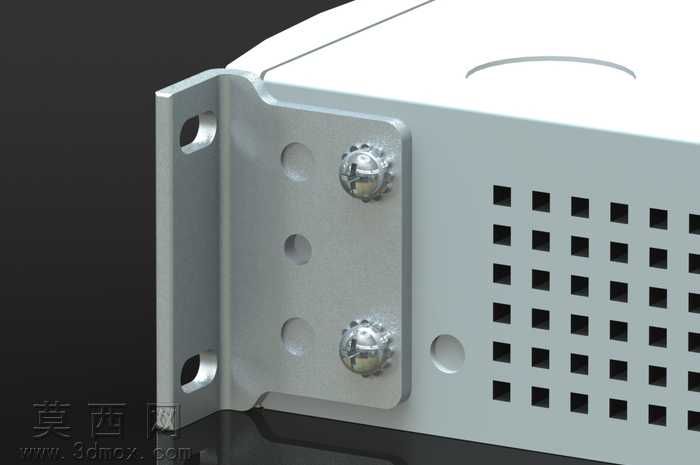

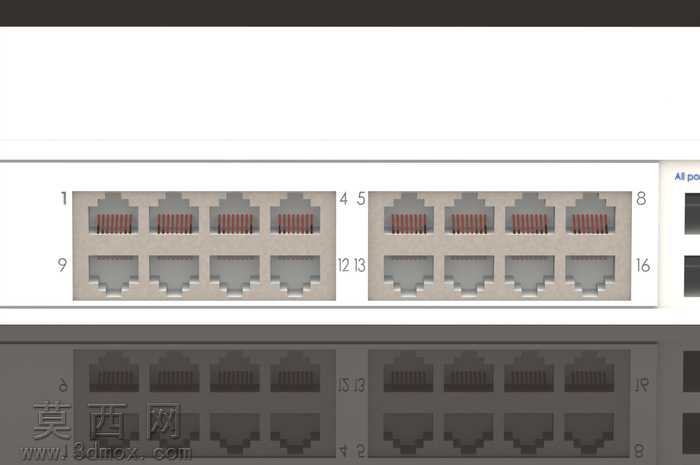

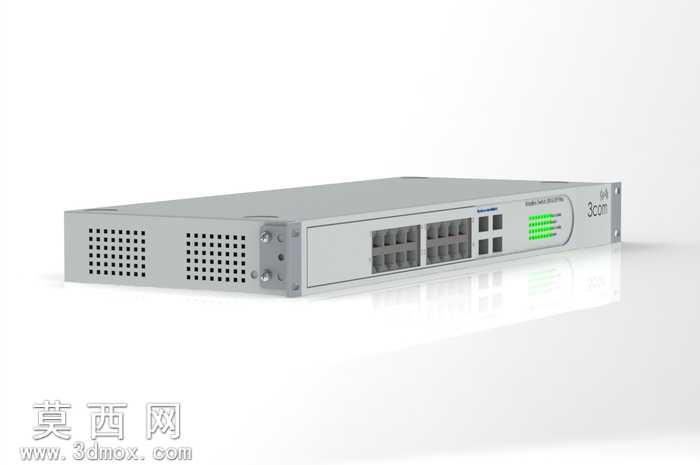

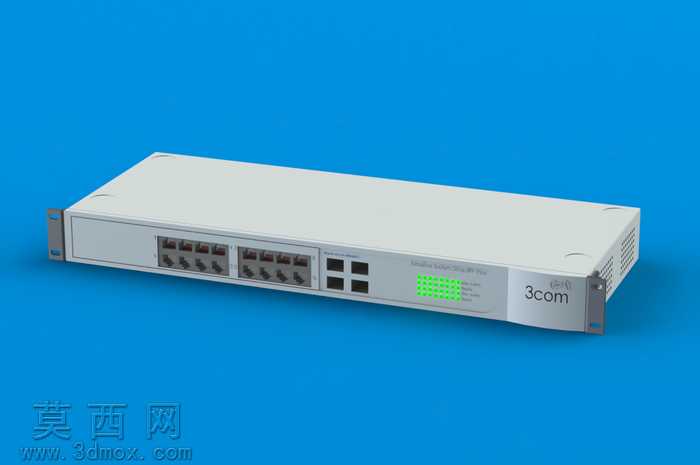

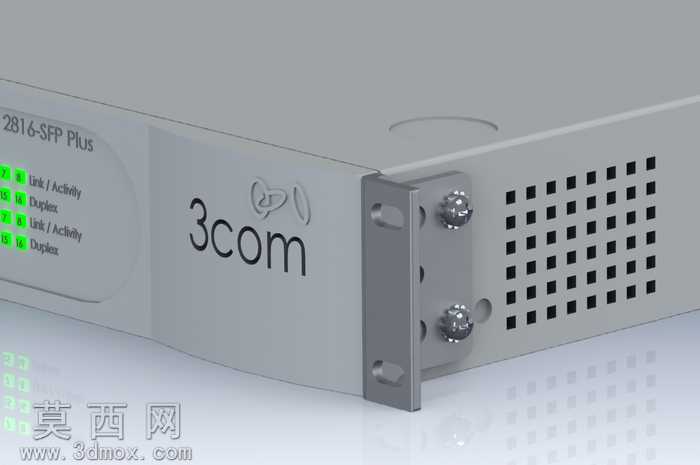

本模型为机架安装式以太网SFP交换机的高精度三维建模成果，建模过程严格遵循工业级网络交换设备的真实尺寸比例与结构规范，完整还原了商用交换机的外观细节与功能布局。建模阶段首先参考主流1U机架式交换机的通用尺寸参数搭建主体基体，采用钣金材质模拟设备金属外壳的哑光磨砂质感，对壳体表面的散热格栅做了精细化的阵列开孔处理，每一处开孔的孔径、排布间距都与真实设备保持一致，还原了设备散热结构的设计逻辑。前面板区域的建模重点还原了功能接口布局：16个千兆以太网RJ45端口做了分层排布，每个端口内部的弹片、引脚结构都做了简化但辨识度极高的建模处理，4个SFP光纤插槽采用独立的模块化建模，清晰区分插槽与端口挡板的结构差异；同时对面板上的状态指示灯区域做了分色处理，通过半透明材质模拟指示灯导光条的通透质感，还原了设备运行状态指示的视觉特征。前面板两侧的机架安装耳做了独立结构建模，还原了安装固定孔位、螺丝沉孔的细节，可直观展示设备机架安装的固定方式；设备侧面的拼接缝隙、壳体固定螺丝位都做了细节刻画，避免模型出现过于光滑失真的问题。渲染阶段采用工作室柔光环境，通过地面反射效果突出金属壳体的细腻质感，对端口区域做了重点打光，清晰展示接口排布的结构逻辑。整个建模过程兼顾了外观还原度与模型轻量化需求，既可以用于网络机房布局可视化展示、通讯设备科普演示，也可作为机架式设备结构设计的参考案例，模型完整还原了该类交换机的典型设计特征：标准1U机架尺寸适配通用机柜安装，端口布局兼顾电口与光口的接入需求，散热结构设计满足长时间运行的通风要求，前面板布局符合运维人员的操作习惯，从结构细节到外观质感都贴近真实商用交换机的产品形态。
