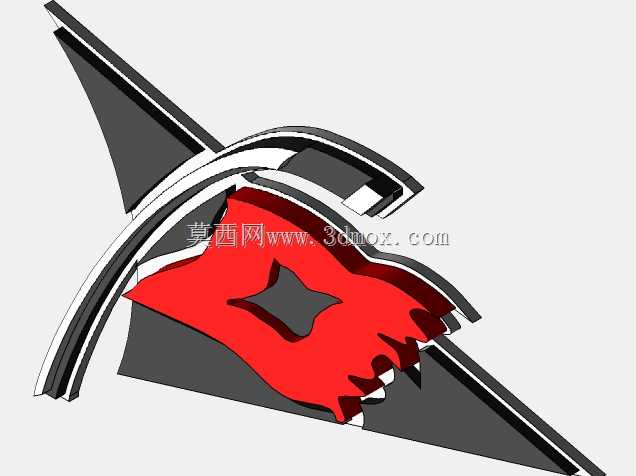

卡罗莱纳飓风队立体标识造型设计

　　这款立体标识造型，最初的设计需求来自体育周边定制加工场景，主要用于球迷周边产品的实体加工、场馆装饰标识的预制打样，也可作为文创类产品开发的结构参考。从实际落地场景来看，这类立体标识常被应用于体育场馆的墙面装饰、球迷收藏类摆件的生产、主题活动的展示道具制作，部分汽车装饰类定制厂商也会参考该结构，开发适配车身粘贴、中网装饰的小型立体徽标产品。

　　设计过程中首先考虑的是曲面的顺滑过渡，标识整体由多组异形曲面拼接构成，红色主体区域的边缘做了渐变式的厚度处理，最外侧边缘厚度控制在2mm，向内逐步过渡到8mm的主体厚度，既保证了小尺寸加工时的结构强度，也避免了厚边带来的笨重视觉感受。灰色的尖形装饰结构与红色主体的拼接处，设计了0.3mm的定位止口，在实际注塑或者3D打印加工时，不需要额外做拼接定位治具，依靠止口就能完成两个部件的精准对位，减少后续组装的调校工作量。

　　外围的环形黑白装饰条采用了分层结构设计，黑色底层与白色表层的厚度差控制在1mm，加工时可以采用双色注塑一次成型，也可以采用分层打印后粘接的工艺，两种工艺都能保证环形条的弧度一致性，不会出现拼接错位的问题。标识中心的星形镂空区域，做了1.5mm的圆角过渡处理，避免加工时出现应力集中导致的尖角开裂问题，同时镂空区域的边缘做了拔模斜度设计，斜度值设置为1.5度，适配注塑加工的脱模需求，不需要后续额外做边角打磨处理。

　　从安装边界来看，该标识的背部预留了3mm深度的平面安装区域，可适配背胶粘贴、螺丝固定两种安装方式，当用于墙面装饰时，直接采用高强度泡棉背胶粘贴即可，安装面的平面度公差要求控制在0.5mm以内，保证粘贴后无翘边问题；当用于户外展示或者长期固定场景时，可在背部预留的两个φ3mm安装孔位处采用自攻螺丝固定，安装孔位做了沉台设计，螺丝固定后头部不会突出标识背部，保证安装后整体与安装面贴合平整。

　　结构设计阶段还考虑了不同加工工艺的适配性，当采用CNC铣削加工时，所有曲面的曲率都做了连续化处理，没有出现曲率突变的碎面，加工时刀具路径可以顺畅过渡，减少刀具频繁抬刀的问题，加工效率可提升15%左右；当采用3D打印加工时，最小壁厚都控制在1.2mm以上，满足FDM、光固化等主流3D打印工艺的最小壁厚要求，不会出现打印过程中薄壁坍塌的问题。标识整体的外轮廓最大尺寸控制在180mm*160mm的范围内，常规的桌面级3D打印机就可以完成整版打印，不需要拆分模型，小尺寸缩放时，所有结构细节都能等比例保留，最小的细节尺寸在缩放至50mm整体尺寸时，仍能保持0.8mm以上的厚度，不会出现细节丢失的问题。

　　在实际的周边产品开发中，该结构还可以根据需求做表面处理的适配，红色区域可以做抛光、磨砂或者电镀红的表面效果，灰色和黑色区域可以做哑光或者半光的表面处理，不同表面效果的拼接处都设计了清晰的分界棱线，喷涂或者电镀时不需要做复杂的遮蔽治具，依靠棱线就能完成不同表面效果的分界，减少后续表面处理的人工成本。针对户外使用场景，结构上还做了边缘的圆角导水设计，所有朝上的边缘都做了R0.5mm的圆角，雨水可以顺着圆角自然流下，不会在标识表面积留水渍，减少长期户外使用后的清洁维护工作量。
