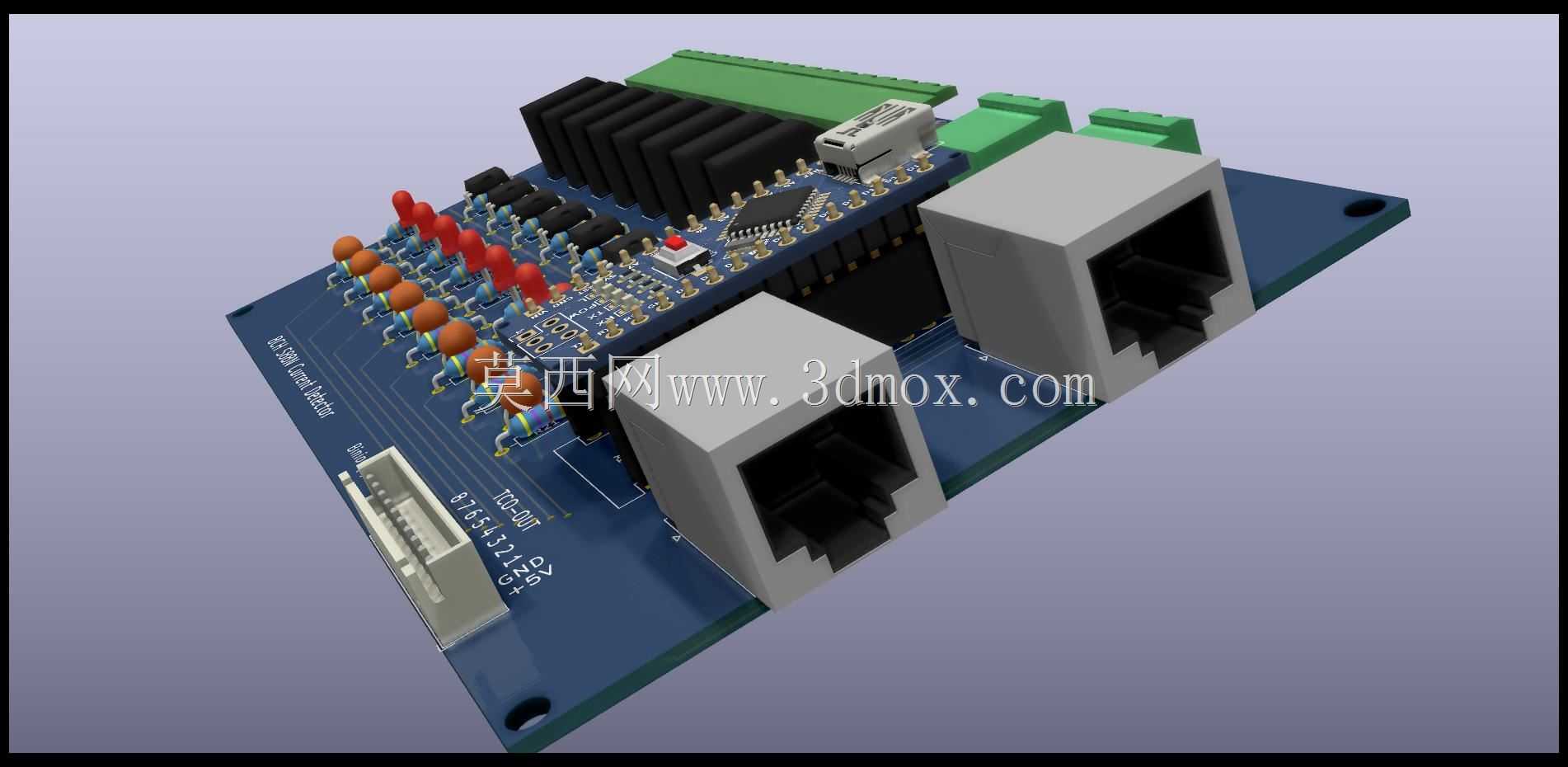

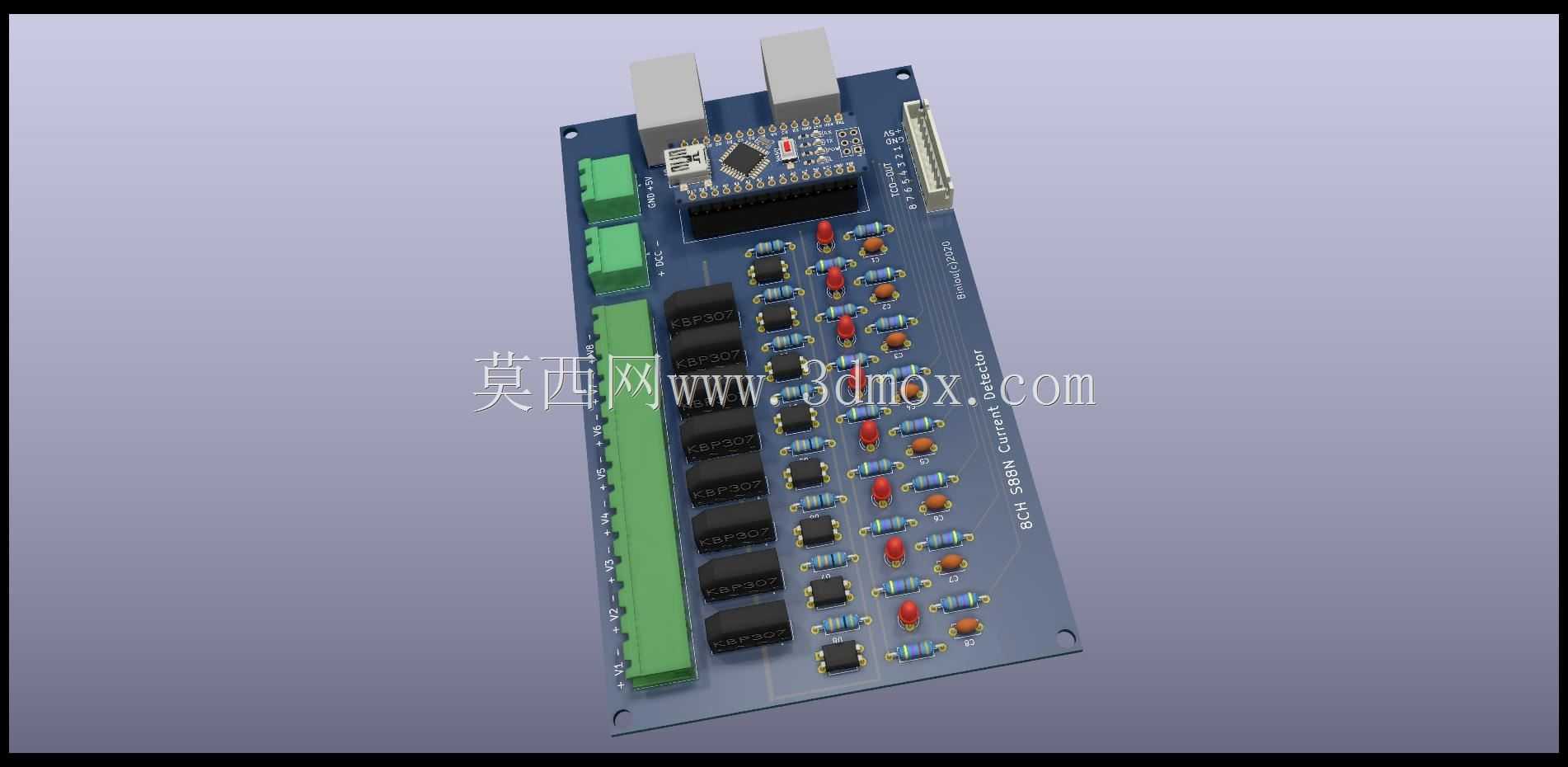

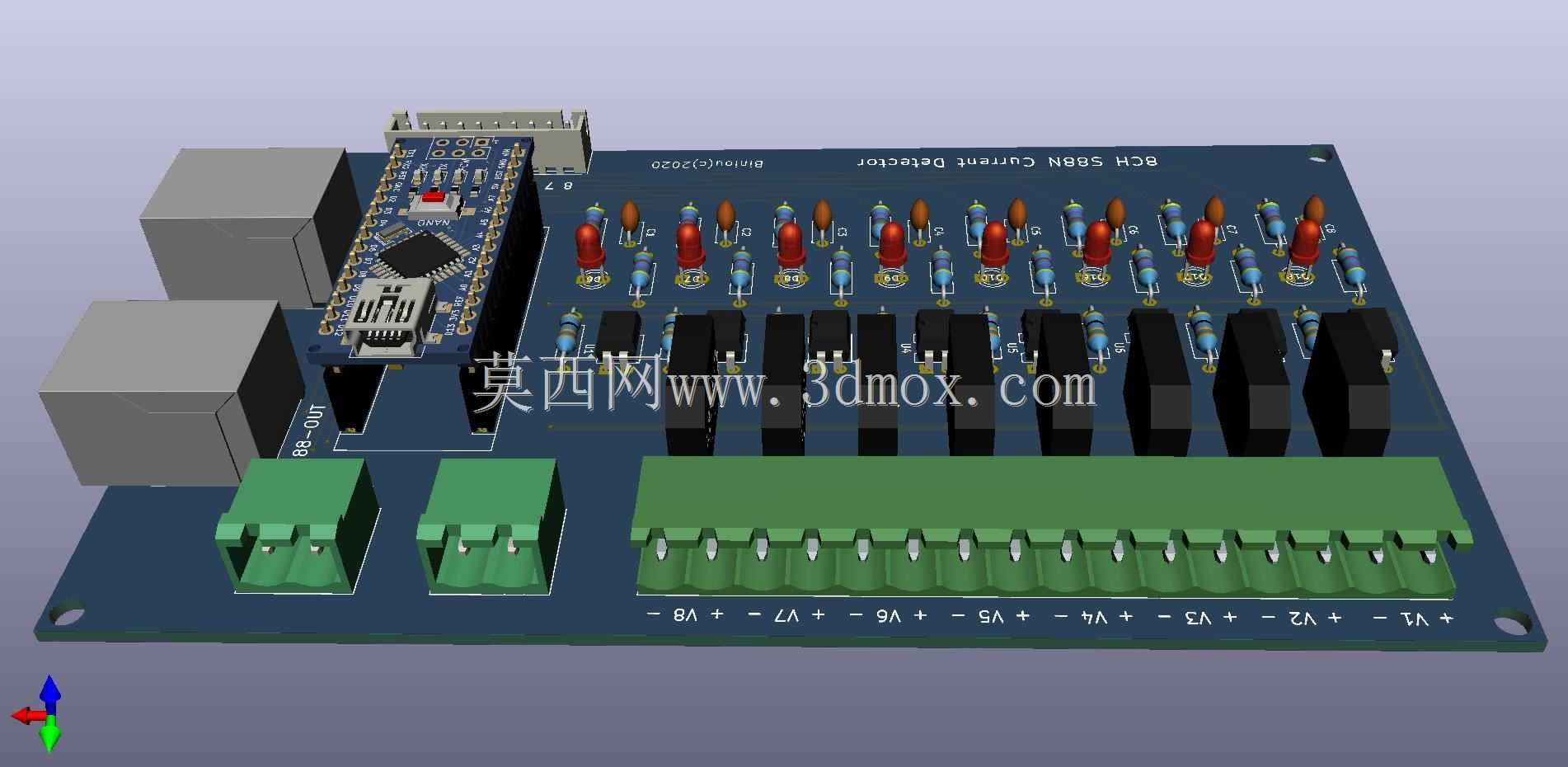

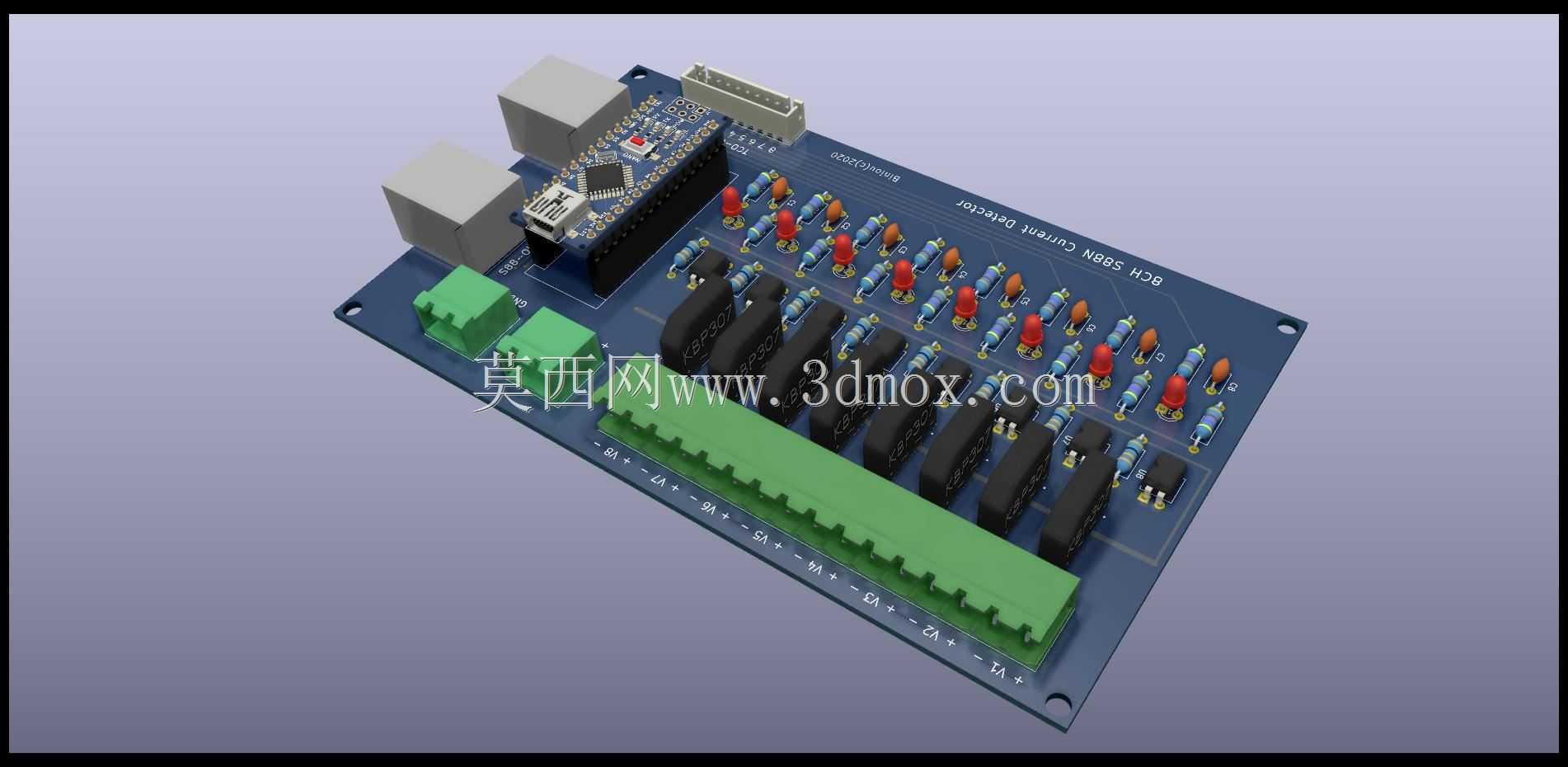

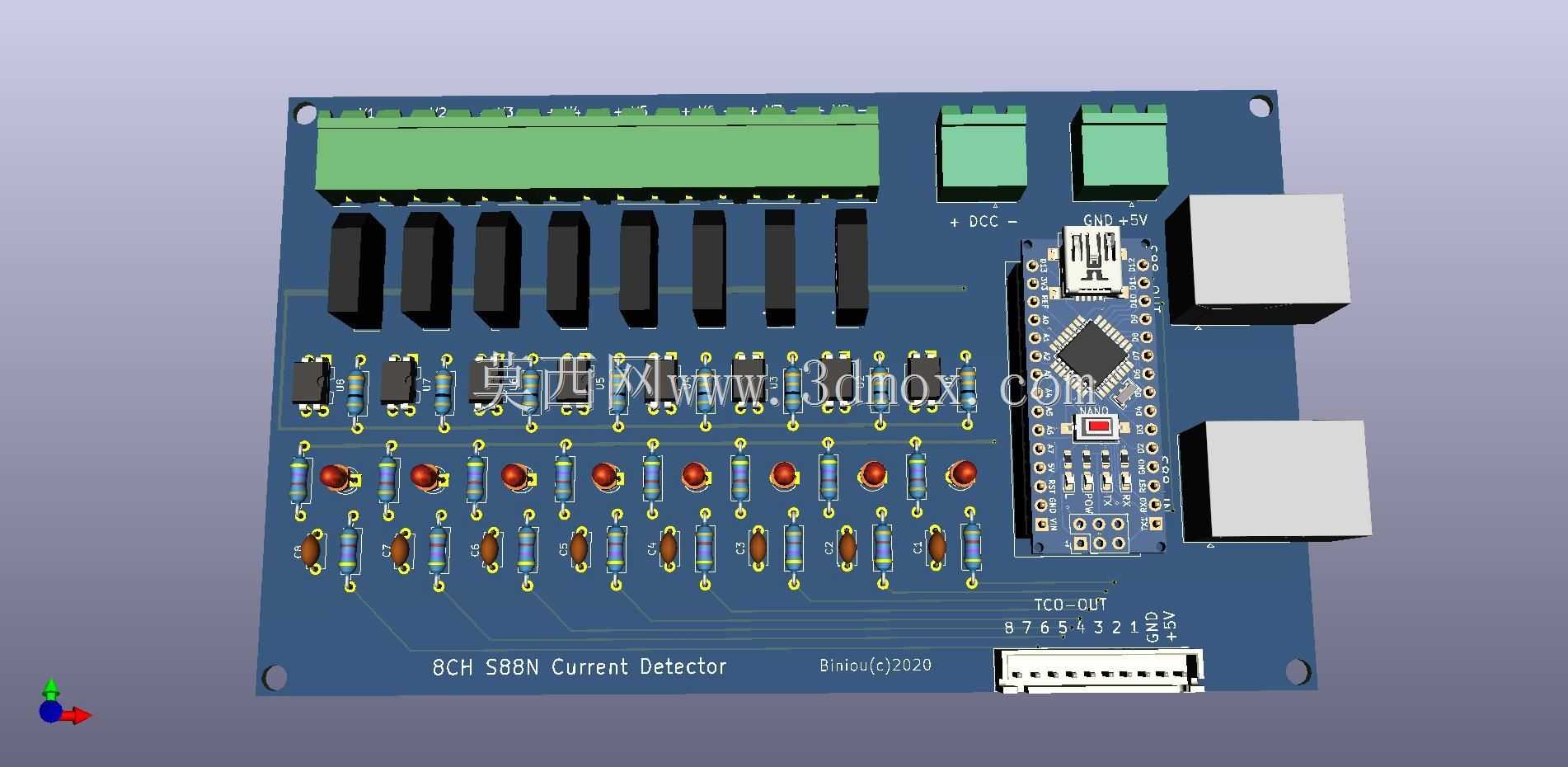

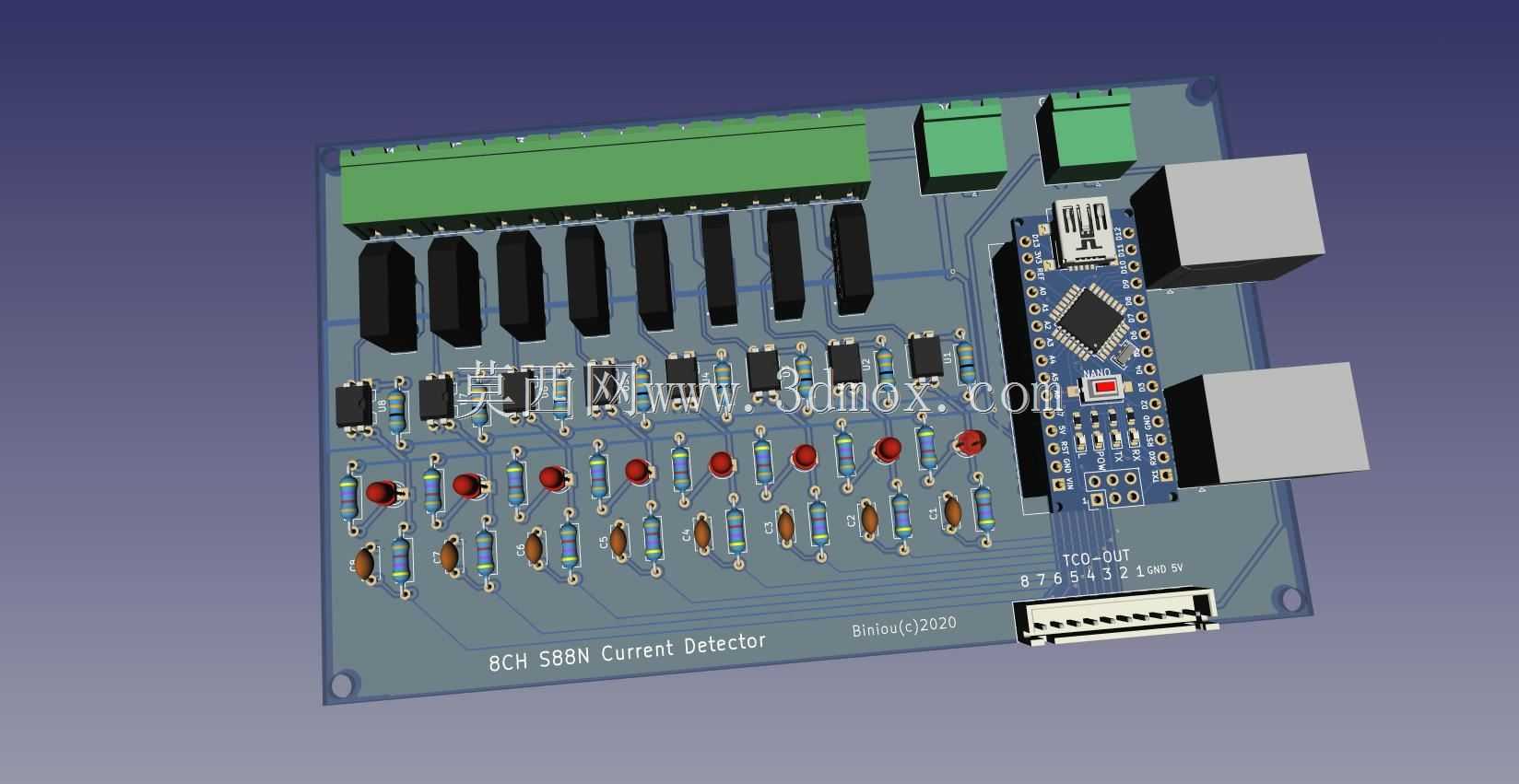

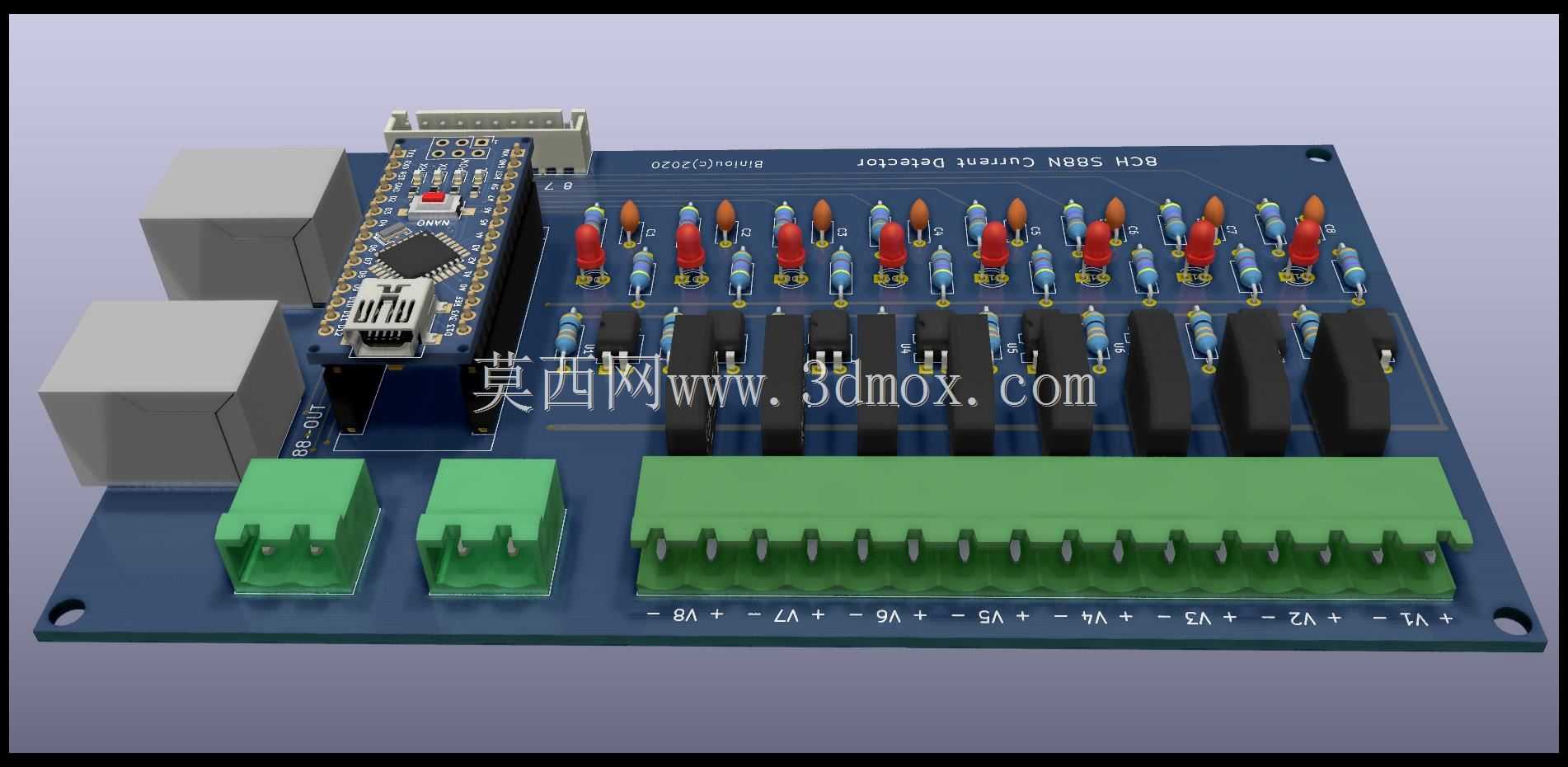

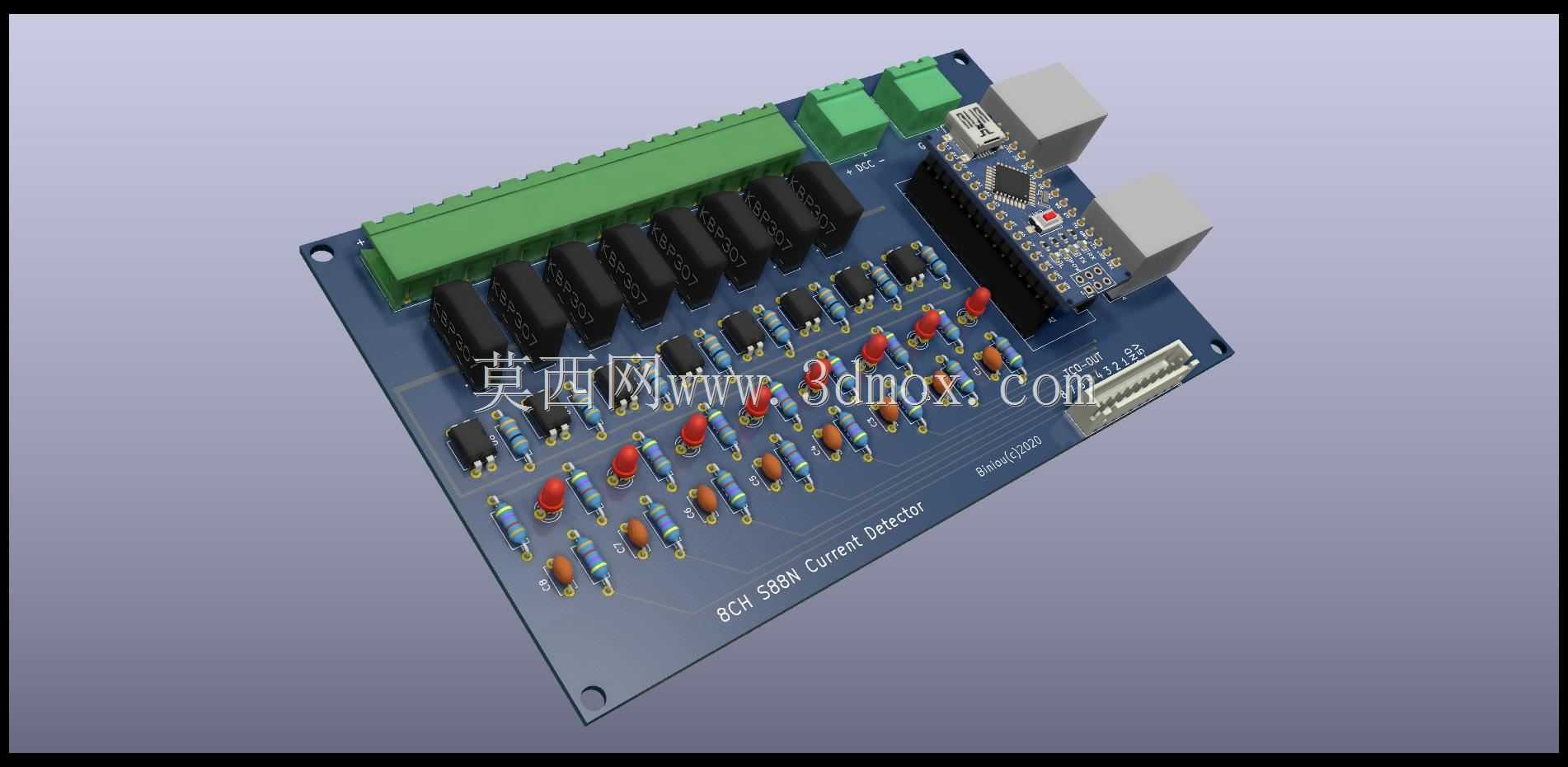

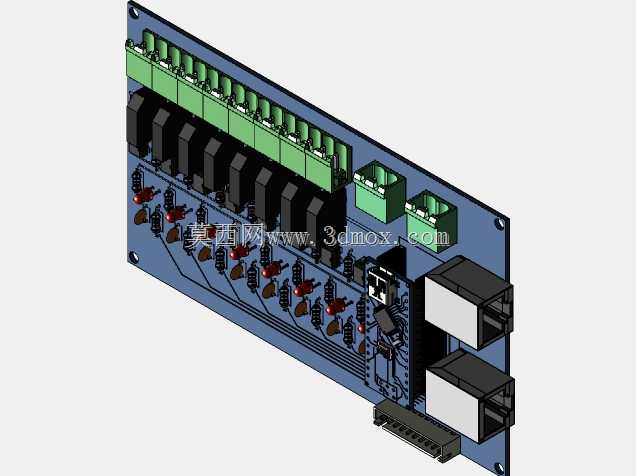

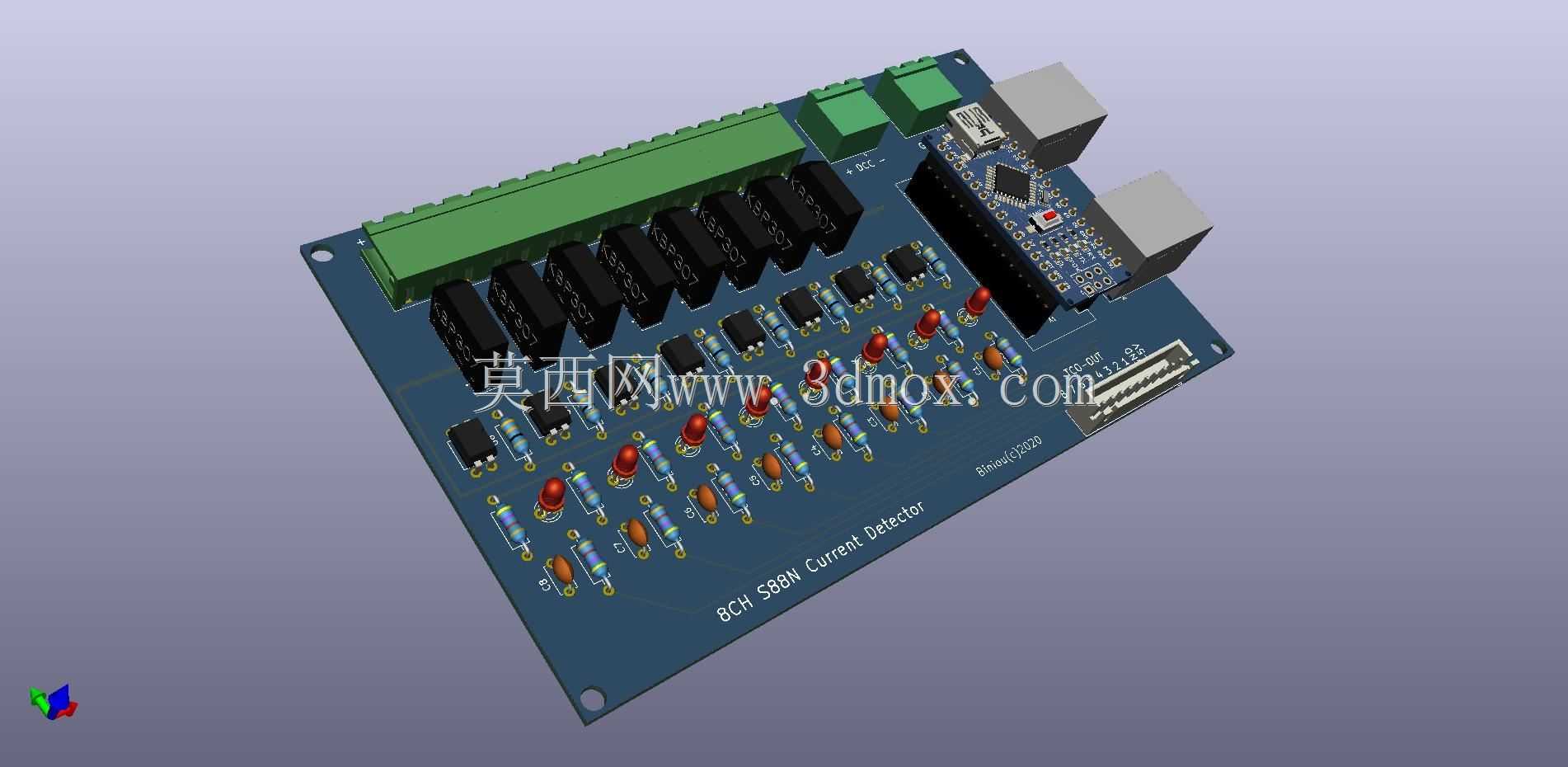

八通道S88总线检测控制电路板

　　这款八通道检测板卡采用S88总线架构设计，主要面向微型模型控制、小型工业信号采集场景开发，可实现八路开关量或模拟量信号的实时采集与状态反馈，在模型铁路控制、小型自动化设备状态检测、教学实验平台搭建等场景中有着广泛的适配空间。板卡整体采用标准PCB基材设计，板面布局遵循工业级板卡布线规范，强电与弱电区域做了清晰的物理分隔，输入侧设置多组接线端子，可直接对接外部检测传感器、行程开关、光电检测元件的输出线路，无需额外转接端子排即可完成现场接线。两个RJ45规格的总线接口并排布置在板卡侧边，支持S88总线的手拉手级联扩展，单条总线链路下可挂载多块同类型板卡，扩展通道数量可根据实际检测点位需求灵活配置，无需额外增加总线主控模块的接口资源。

　　板载的多组红色状态指示灯对应每个检测通道的实时工作状态，现场调试时无需连接上位机即可直观判断各通道信号输入是否正常，大幅降低现场布线后的排查工作量。功率器件区域统一布置了散热鳍片，可在长时间连续采集工况下稳定维持器件工作温度，避免高温导致的信号漂移或器件损坏。板卡的安装孔位按照标准工业板卡间距设置，可直接固定在标准DIN导轨安装支架上，也可通过铜柱直接固定在设备内部的安装平面上，安装边界预留了足够的接线操作空间，侧边的接线端子距离板卡边缘留有充足的走线余量，不会出现接线后线缆挤压板卡元件的问题。设计过程中充分考虑了不同应用场景的适配性，输入端口做了防反接、过流保护设计，即使现场接线出现极性反接或瞬时过流，也不会损坏板卡核心控制芯片，

　　可有效降低现场运维的替换成本。板卡的核心控制区域采用贴片元件布局，在保证信号传输稳定性的前提下压缩了板卡整体尺寸，可适配内部安装空间紧凑的小型设备、模型控制柜的安装需求。信号走线全部做了等长处理，总线信号传输阻抗做了匹配设计，在长距离总线级联场景下可有效降低信号反射、干扰导致的通讯异常问题，保证各通道检测信号上传的实时性与准确性。板载的调试接口预留了程序烧录引脚，可根据实际应用需求调整通道检测阈值、信号滤波参数，适配不同类型检测元件的输入特性，无需重新设计板卡硬件即可完成功能迭代。从结构设计角度看，板卡上的接插件全部选用带锁扣的工业级型号，在设备存在小幅振动的使用场景下，不会出现接插件松脱导致的信号中断问题，整体结构强度可满足工业现场常规工况的使用要求。
