卡罗莱纳飓风队曲棍球主题标识立体造型

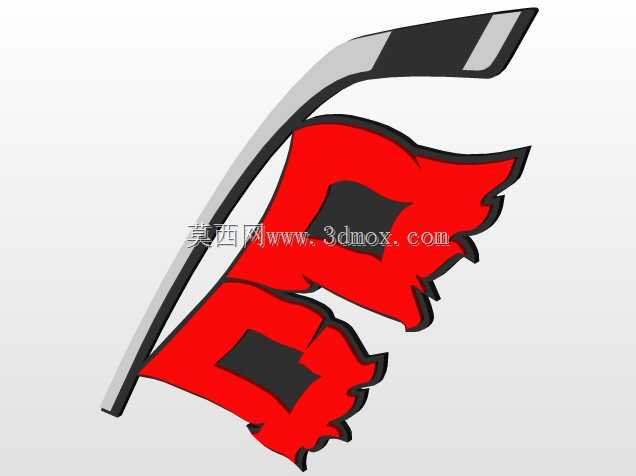

　　做体育场馆导视系统、周边文创产品开发的结构设计时，这类球队主题标识的三维造型是经常会接触到的设计需求，不同于平面印刷的矢量标识，立体标识需要兼顾视觉还原度、安装适配性、不同场景下的结构强度，不能直接把平面logo拉伸厚度就交付生产，得结合实际使用场景做针对性的结构优化。这个标识的核心视觉元素由两部分组成，斜向布置的曲棍球杆与层叠的红色旗帜造型，两者的衔接位置是结构设计的重点，不能出现生硬的拼接缝隙，要保证曲面过渡自然，从各个观察角度都能还原平面标识的视觉比例。从实际应用场景来看，这类标识的使用场景覆盖了三类主流需求：第一类是体育场馆内的墙面立体导视标识，通常安装在观众入口、球队文化展示墙、场馆周边商区的立面位置，

　　这类场景下需要标识背部预留平整的安装贴合面，根据安装墙面的材质不同，可以预留背胶贴合槽或者螺丝沉孔，安装边界要控制整体厚度在15-30mm区间，避免突出墙面过多造成磕碰，同时边缘要做R2-R3的圆角处理，消除锐边安全隐患；第二类是球队周边文创产品的开模原型，比如纪念徽章、桌面摆件、车载装饰件，这类场景下需要把标识的整体外轮廓做连续的闭合曲面处理，分模线位置要选在视觉不易察觉的侧面位置，避免在正面视觉区域出现合模线影响外观，同时要根据不同的生产工艺调整细节，比如做金属压铸的摆件时，旗帜部分的镂空黑色块区域要预留0.8-1.2mm的下沉深度，保证填漆或者电镀时的边界清晰，做亚克力发光标识时，要在标识背部预留灯条安装槽，

　　曲棍球杆的浅灰色区域做半透材质的厚度差，保证打光时的光线均匀度；第三类是赛事活动现场的临时展示道具，比如活动背景板上的立体字、打卡点的装饰造型，这类场景下需要控制整体重量，内部可以做中空的加强筋结构，在保证造型不形变的前提下降低材料用量，底部预留快装的卡扣结构，方便现场快速拆装转运。设计思路上，首先要还原平面标识的比例关系，曲棍球杆的倾斜角度要和原版平面标识完全一致，杆身的黑白灰三色分块位置不能出现偏移，旗帜部分的两层红色造型的层叠间隙要控制在2-3mm，既要有层次感又不能间隙过大藏污纳垢，旗帜边缘的不规则锯齿轮廓要做平滑的曲线过渡，不能出现折线棱角破坏旗帜的飘逸感。结构细节上，曲棍球杆和旗帜的衔接位置要做一体化的曲面融合，

　　不能出现两个零件拼接的断差，如果是做拆分加工的大尺寸标识，拼接位置要选在杆身被旗帜遮挡的区域，外部看不到拼接缝。尺寸适配方面，这个标识的长宽比例接近3:2，可以根据不同的使用场景等比例缩放，做墙面大型标识时最大可以做到2米以上的幅面，这时候需要在背部增加镀锌方管的加强骨架，避免大尺寸板材出现翘曲变形；做小型桌面摆件时可以缩到100mm左右的幅面，这时候要把旗帜上的黑色块细节做适当的加厚处理，避免尺寸过小导致细节断裂。很多新手做这类标识建模时容易犯的错误是直接导入平面矢量图拉伸出厚度，忽略了不同视角下的视觉效果，比如从侧面观察时，曲棍球杆的杆身弧度如果完全照搬平面的直线拉伸，会显得非常生硬，需要给杆身增加轻微的弧面过渡，让侧面视角也有流畅的线条感；还有旗帜部分的边缘，如果做直角的厚度处理，光影下会显得很笨重，需要给边缘做轻微的倒角，模拟布料旗帜的轻薄感。另外在不同材质的适配设计上，如果是做金属材质的户外标识，要在标识最低处预留直径2mm的排水孔，避免雨天积水造成锈蚀；如果是做木质雕刻的标识，要把细小的尖角位置做0.5mm的圆角处理，避免雕刻时出现崩边；如果是做3D打印的手板原型，要把悬空的杆身端部添加45度的支撑接触面，减少打印时的支撑用量，同时保证成型精度。实际落地时还要考虑安装后的维护便利性，比如户外使用的标识要在表面预留清洁的操作空间，边缘的倒角处理也能减少灰尘的堆积，降低后期清洁的工作量。
