贴片电阻电子元器件三维结构设计

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局布线环节，贴片电阻是板级电路里用量最大的无源器件之一，从电源回路的限流、信号链路的阻抗匹配到采样回路的分压检测，几乎每一块印制电路板上都能找到这类表贴封装元件的身影。不同于传统通孔插装电阻，SMD贴片元件依靠回流焊工艺直接贴装在PCB表层焊盘上，不需要在板材上钻插装孔，能大幅压缩板卡的整体厚度，同时适配高速SMT产线的全自动贴装流程，减少人工插装的工序误差，是当下高密度电子组装工艺里的核心基础元件。

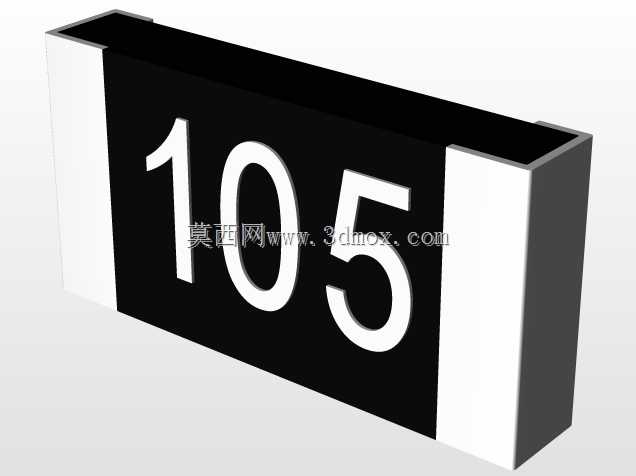

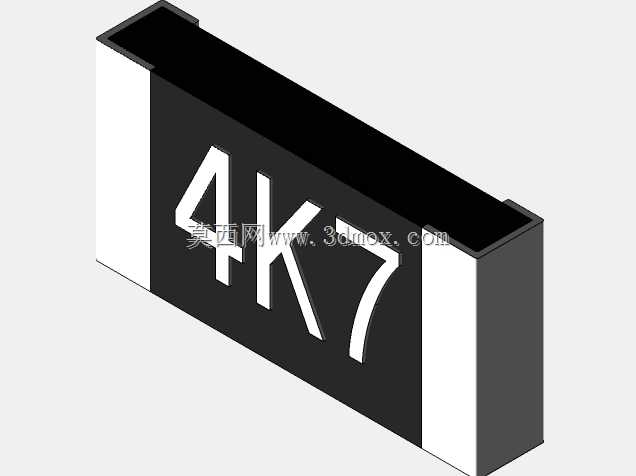

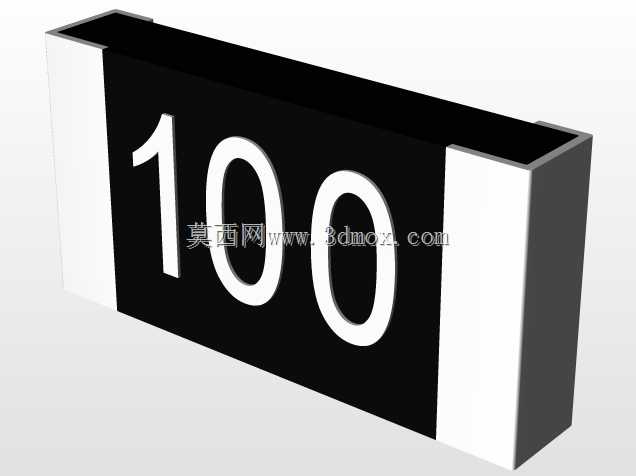

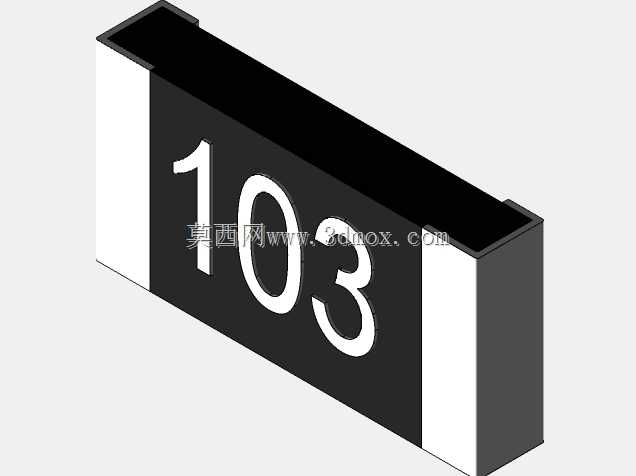

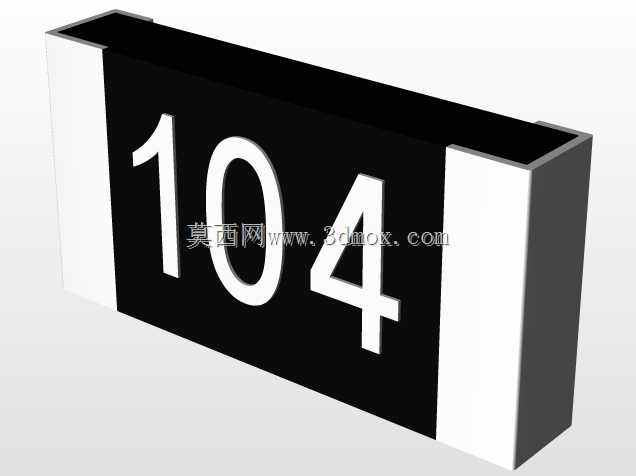

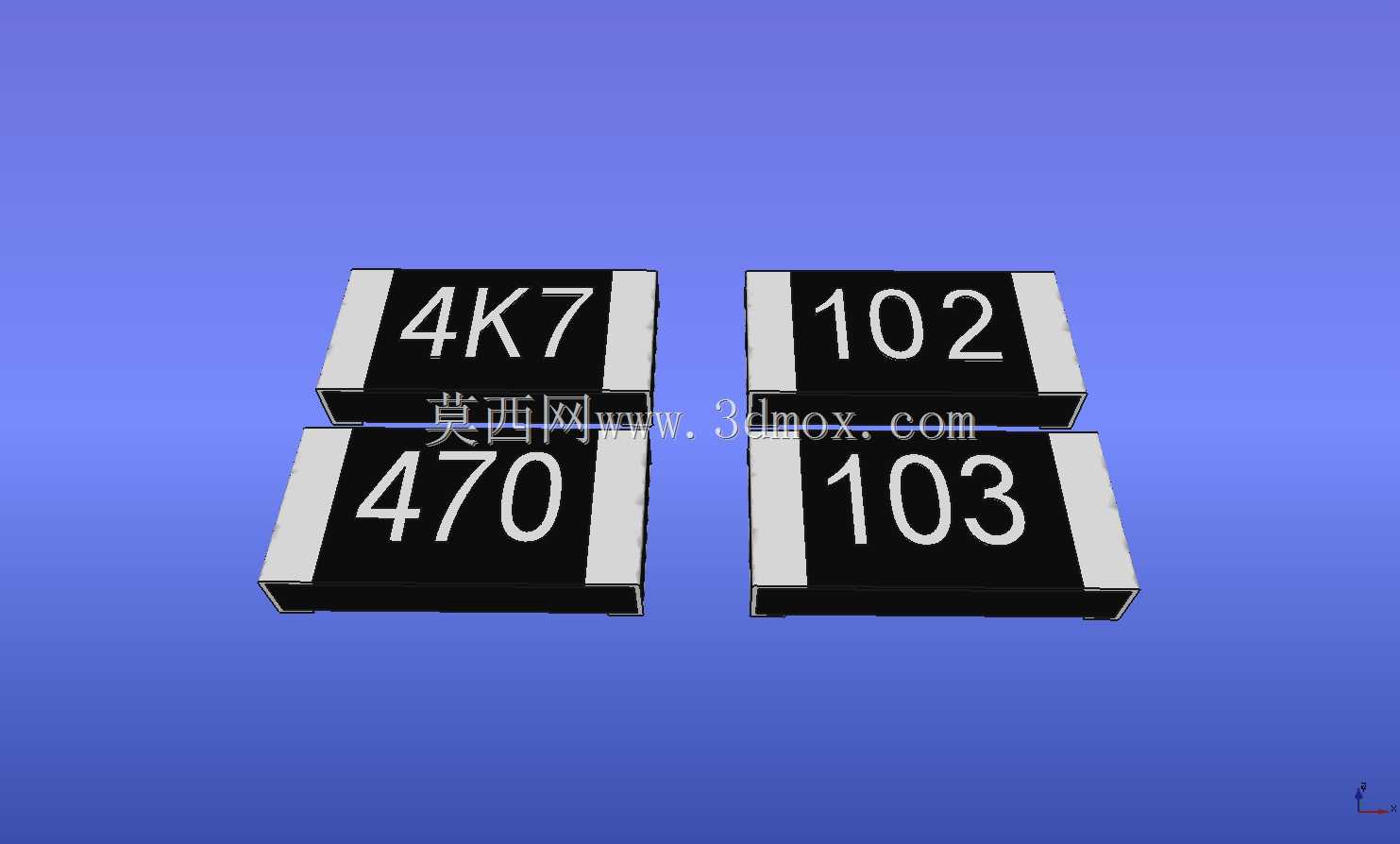

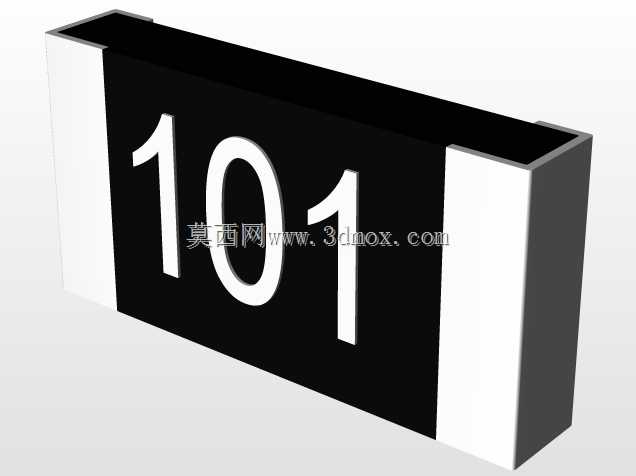

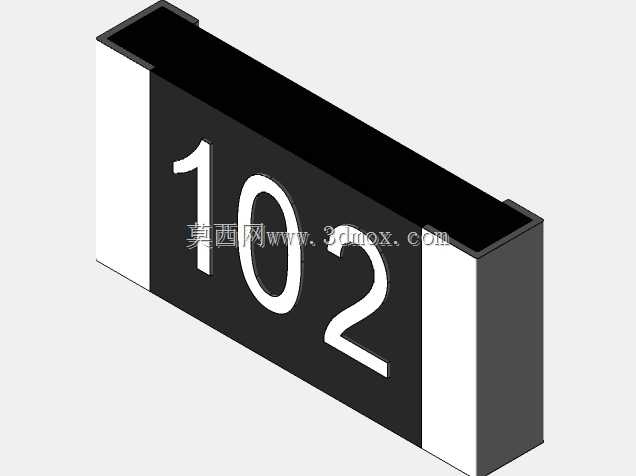

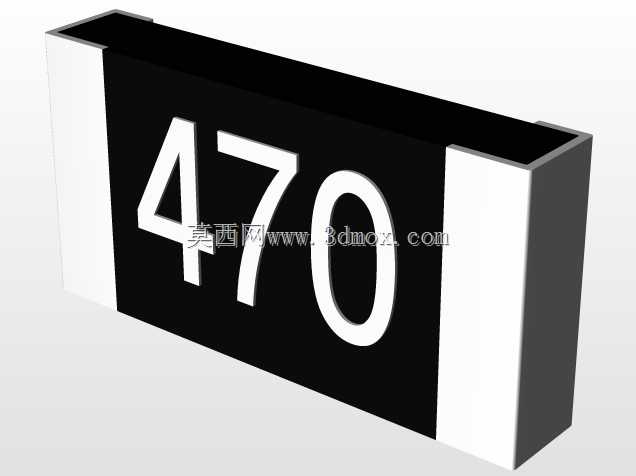

　　这次完成的四款不同标称值贴片电阻结构，覆盖了常规厚膜贴片电阻的典型封装外形，建模时首先还原了元件的层叠结构：中间的高铝陶瓷基底是整个电阻的承载基体，陶瓷材质的热膨胀系数和PCB板材的FR-4材质接近，能避免回流焊高温过程中因热胀冷缩 mismatch 导致的元件开裂、焊盘脱焊问题；陶瓷基底正面印刷的电阻合金层经过激光调阻校准阻值，表层覆盖的黑色环氧树脂保护层既可以隔绝外界水汽、灰尘对电阻膜的侵蚀，也能在波峰焊、回流焊的高温环境下保护电阻膜不被焊锡侵蚀，保护层表面丝印的阻值标识采用行业通用的三位数字标注法，前两位为有效数字、第三位为10的幂次倍率，比如标识102对应1kΩ阻值、103对应10kΩ阻值、470对应47Ω阻值、4K7则是直接标注4.7kΩ的行业惯用写法，方便SMT产线上料核对、后期维修时的元件识别。

　　元件两端的端电极是实现电气连接和机械固定的核心结构，建模时还原了三层电极的结构细节：最内侧与陶瓷基底结合的是银钯合金内层电极，保证和电阻膜层的低阻欧姆接触；中间的镍层是阻挡层，避免焊接过程中焊锡向内侵蚀腐蚀内层电极；最外层的镀锡层则保证和PCB焊盘焊接时的良好润湿性，让焊锡能在端电极表面形成均匀的浸润弯月面，保证焊接可靠性。外形尺寸上严格遵循常规贴片电阻的封装公差要求，元件本体的长度、宽度、厚度尺寸都控制在行业标准公差范围内，两端电极的伸出长度、电极高度都和实际量产元件一致，在做PCB布局的3D干涉检查时，能准确模拟元件贴装后的实际占用空间，避免出现元件和周边结构件、接插件、 Tall 电容的空间干涉问题。

　　建模过程中特意还原了元件边缘的微小倒角结构，实际量产的贴片电阻在陶瓷基底切割后会做圆角处理，避免生产、贴装过程中陶瓷边缘的崩边缺损，同时也能减少端电极在弯折受力时的应力集中，降低元件开裂的失效概率。在做整机结构的虚拟装配时，这类准确的元件模型可以帮助结构工程师提前评估板卡和外壳之间的安全间隙，尤其是在薄型消费电子比如TWS耳机、智能手表、便携医疗设备的内部结构设计里，板上元件的高度公差直接影响整机的厚度控制，精准的元件3D模型能减少后期打样时的结构干涉整改次数，缩短研发迭代周期。

　　从电路设计的角度来说，不同阻值的贴片电阻在电路里承担的作用各有区别：4.7kΩ电阻常被用作GPIO口的上拉、下拉电阻，保证信号电平的稳定；47Ω电阻多用于高速信号的源端匹配，减少信号反射；1kΩ、10kΩ电阻则广泛用于分压采样、限流回路里。建模时统一了同封装不同阻值电阻的外部安装尺寸，只通过表面丝印区分阻值参数，符合实际量产中同封装电阻外形一致、仅丝印标识不同的特性，方便工程师在做BOM整理、SMT贴装程序编制时直接调用同封装模型，只需要修改丝印参数就能匹配不同阻值的元件，减少重复建模的工作量。

　　在做热仿真分析时，准确的元件结构模型也能帮助仿真工程师设置正确的热阻参数，贴片电阻的热量主要通过两端焊盘传导到PCB铜箔上散热，模型里准确还原的端电极和陶瓷基底的接触面积，可以让热仿真的结果更贴近实际工作状态，评估电阻在额定功率下的温升是否在安全范围内，避免长期工作时因温升过高导致电阻阻值漂移、焊盘脱落等可靠性问题。对于刚接触PCB结构设计的工程师来说，这类基础元件的精准模型也能帮助其建立表贴元件安装空间的概念，在布局时预留足够的焊盘间距、元件之间的安全间隙，满足SMT产线的贴装工艺要求，避免出现元件间距过小导致的贴装偏移、连锡焊接等生产问题。
