乐高式圆盘切割锯片结构三维设计

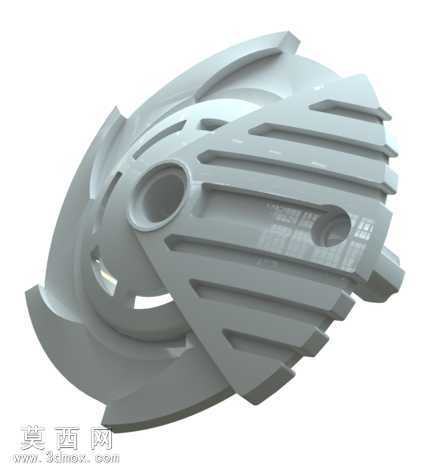

本作品为适配乐高拼装体系的圆盘锯片三维建模成果，建模过程以SolidWorks为核心载体，严格遵循乐高标准件的尺寸公差规范开展参数化设计，确保成品可与常规乐高组件实现无干涉拼装。建模阶段首先以中心安装孔为基准原点，通过草图绘制确定锯片的整体外轮廓直径、中心轴孔孔径以及侧边定位孔的位置尺寸，所有孔位的间距、孔径参数均匹配乐高 Technic 系列的连接轴与销钉规格，保障拼装时的适配性。锯片主体的切削刃结构采用阵列特征完成建模，沿圆盘周向均匀排布的弧形切削齿经过倒角处理，既还原了真实盘锯的刃部形态，又避免了尖锐结构带来的安全隐患，同时通过拉伸切除命令在锯片盘面加工出多道平行的减重槽，在不影响结构强度的前提下降低整体重量，也还原了工业盘锯的散热槽设计特征。材质渲染阶段选用哑光硬质合金材质作为锯片主体材质，通过调整材质的粗糙度、反光度参数模拟金属锯片的磨砂质感，对切削刃边缘做轻微的高光处理，突出刃部的锋利视觉效果，中心孔与定位孔的内壁添加轻微的金属反光属性，还原机械加工孔的光滑内壁特征。结构设计上充分考虑乐高拼装的组合需求，锯片背部预留了标准的乐高连接位点，可直接与乐高的动力轴、传动齿轮等组件连接，实现电动旋转的动态效果，整体结构无多余冗余特征，所有壁厚、加强筋的尺寸均符合乐高零件的结构强度要求，避免拼装或使用过程中出现断裂变形问题。设计思路围绕功能性与拼装适配性的平衡展开，既还原了工业盘锯的核心结构特征，又完全适配乐高的模块化拼装体系，可作为机械传动教学、创意拼装场景的功能性组件，建模过程中所有特征均保留参数化编辑属性，可根据不同的拼装需求调整锯片直径、齿数、孔位布局等参数，拓展不同的使用场景。
