90度sealtite金属防水弯头结构设计

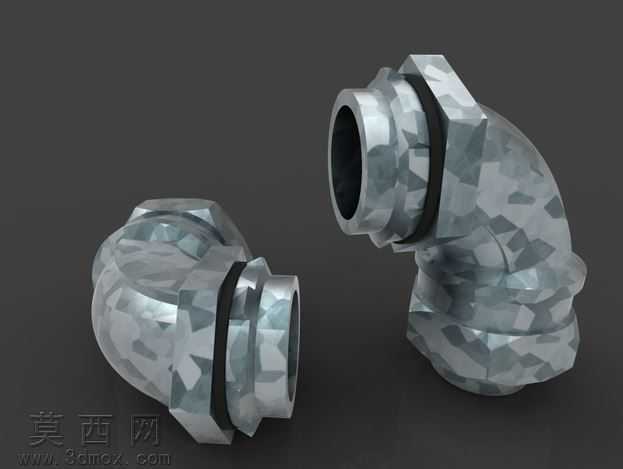

本作品为90°sealtite弯头的三维参数化建模设计，建模过程严格遵循工业级管路连接件的生产制造标准，采用SolidWorks软件完成全参数化特征构建，确保各尺寸可直接对接生产加工需求。建模阶段首先梳理弯头的核心功能结构：主体90°弯折流道采用扫描特征生成，内壁做光滑过渡处理以降低管路流体输送过程中的阻力损失，避免介质在弯折位置出现淤积、紊流问题；两端的外螺纹连接结构采用螺旋扫描切除特征精准绘制，螺纹牙型、螺距、公差范围完全匹配对应规格的sealtite连接端口标准，保证装配时的同轴度与密封性。模型同时还原了接头位置的密封结构，在螺纹与弯折主体的衔接处设计了密封胶圈的安装卡槽，卡槽的深度、宽度经过尺寸校核，可适配标准规格的橡胶密封件，满足管路系统的防水、防尘、防渗漏要求。渲染阶段采用金属镀锌材质模拟产品实际的表面处理效果，通过调整材质的粗糙度、金属度参数还原镀锌金属件特有的哑光银灰色质感，表面的细碎纹理还原了镀锌工艺形成的结晶纹理特征，搭配深色背景与柔和的环境打光，清晰呈现弯头的结构层次与细节特征，两端的密封胶圈采用黑色橡胶材质，与金属主体形成明确的材质区分，直观展示产品的密封结构位置。设计过程中重点考量了产品的实际使用场景：这类弯头多用于电气布线、低压流体输送管路的转角连接，因此在弯折处做了加厚处理，提升结构的抗挤压、抗弯折强度，避免安装或使用过程中出现开裂、变形问题；两端的六角拧动结构采用拉伸切除特征生成，棱角做了微小的倒角处理，既方便安装时使用工具拧紧施力，也能避免尖锐棱角划伤施工人员或管线外层。整个模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整通径尺寸、弯折半径、螺纹规格，快速衍生出不同参数的同系列弯头产品，大幅提升同类型产品的设计迭代效率，模型同时导出了通用格式文件，可对接不同的三维软件、有限元分析软件，用于后续的结构强度校核、装配干涉检查、生产工艺模拟等环节。
