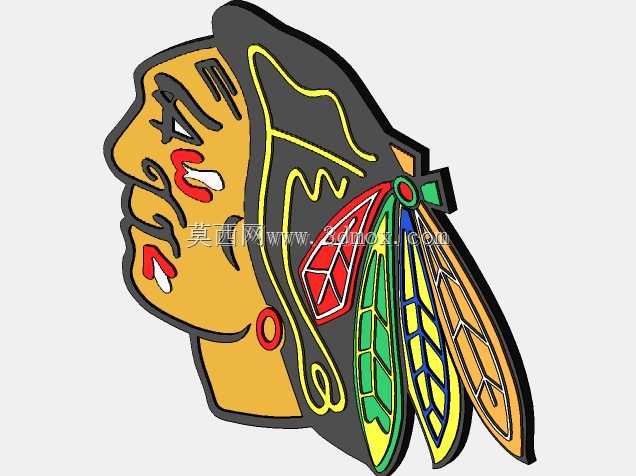

芝加哥黑鹰队标识立体造型结构设计

　　该立体标识造型的设计，最初面向体育场馆导视系统、球迷周边衍生产品、主题商业空间装饰三类核心应用场景展开，在结构设计阶段优先考虑了不同安装载体的适配性，可直接作为金属蚀刻标牌、注塑装饰件、亚克力发光标识的基础三维结构使用。从实际用途来看，该造型既可以单独作为纪念徽章、桌面摆件的加工母模，也可以拆分不同色彩区域作为多材质拼接标识的装配基准，适配户外耐候安装、室内近距离展示、随身配饰加工等不同工况的使用需求。设计过程中首先对原始平面标识的轮廓线条做了工程化重构，所有外轮廓与内部装饰线条均做了连续曲率校验，避免曲面加工时出现碎面、折角突兀的问题，人物面部的轮廓线条、头饰羽毛的分层结构都做了0.3mm的拔模斜度预留，满足注塑、冲压、

　　激光切割等不同加工工艺的脱模与走刀要求。外形尺寸方面，整体外轮廓按照常用标识的安装边界做了参数化约束，横向最大宽度控制在120mm、纵向最大高度控制在150mm时，所有内部装饰线条的最小宽度不小于1.2mm，完全满足常规CNC加工、丝网印刷、多色注塑的工艺精度要求，若需要放大作为大型户外标识使用，可直接通过比例缩放调整，所有曲面的G2连续性不会因为缩放出现破面。结构分层上，将整个造型拆分为基底轮廓层、面部色块层、头饰装饰层、羽毛纹理层四个独立的装配层级，每个层级之间预留0.15mm的装配间隙，既可以做不同材质的拼接装配，比如基底采用金属材质、色块层采用亚克力或珐琅材质，也可以合并为单一实体做整体加工，适配不同的成本与工艺需求。

　　针对不同安装场景的固定需求，在造型基底的背面预留了两种安装结构的设计空间：当作为小型徽章使用时，可在背面预留别针固定的凹槽位，凹槽深度控制在1.2mm，不会穿透正面造型层影响外观；当作为墙面固定标识使用时，可在基底背面预留M3螺柱的安装凸台，凸台高度根据安装墙面的平整度可在3-8mm范围内调整，不会破坏正面的造型完整性。设计时特意对所有色彩分界的位置做了台阶差处理，相邻色块之间预留0.2mm的高度差，既可以避免多色加工时出现色彩串边的问题，也能让立体造型的光影层次更分明，在常规室内光照下就能呈现出清晰的轮廓层次感，不需要额外做表面凹凸纹理处理就能达到较好的视觉效果。针对羽毛部分的细长结构，做了结构强度优化，

　　每片羽毛的最窄位置厚度不小于1.8mm，同时在羽毛与头饰主体的连接位置做了R0.8mm的圆角过渡，避免加工或使用过程中出现细长结构断裂的问题，即使采用ABS注塑或者铝合金铣削加工，也能满足日常使用的结构强度要求。面部的红色装饰线条、耳部的圆环结构都做了等厚度处理，所有凸起装饰的厚度统一控制在0.8mm，既保证了触摸时的立体触感，也不会因为凸起过高导致加工时刀具过长出现振纹，同时等厚度的设计也方便后续做表面阳极氧化、喷漆、珐琅填色等后处理工序，减少后处理的打磨工作量。整个造型的所有曲面都做了壁厚均匀性校验，整体壁厚控制在2.5mm，没有出现壁厚突变的位置，避免注塑加工时出现缩痕、填充不足的问题，若采用3D打印做样件验证，均匀的壁厚也能减少打印支撑的使用量，降低样件制作的成本与后处理时间。在安装边界的设计上，整个造型的外轮廓预留了2mm的安全边距，当多个标识并排安装或者嵌入安装槽时，不会因为安装公差导致相邻标识出现干涉，同时安全边距的存在也方便后续做边框包边处理，适配不同的安装装饰需求。
