哥伦布蓝夹克队徽立体造型设计

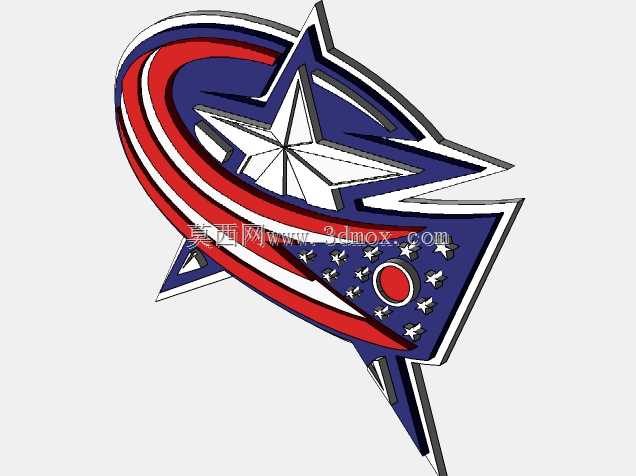

　　这款立体标识造型的设计，最初是面向体育周边衍生产品的加工场景做的结构落地，日常会用在球迷周边摆件、场馆墙面装饰标识、赛事活动纪念礼品的生产环节，也可适配亚克力吸塑、金属蚀刻、3D打印等多种加工工艺的前置结构验证。从结构设计逻辑来看，整个造型采用分层递进的曲面排布，最外层的红色环带做了15度的斜切抬升处理，和底层深蓝色星形基底形成3mm的高度差，既保证视觉上的层次感，也能在后续喷涂上色时预留清晰的分色边界，减少多色加工时的遮罩工作量。中间的白色五角星造型做了内凹的棱线处理，每一条星芒的边缘都做了R0.8的圆角过渡，避免尖锐边角在搬运、安装过程中出现磕碰掉漆的问题，同时也符合日常接触类装饰件的安全设计要求。星型下方的星条纹理区域，

　　每一颗白色五角星的凸起高度控制在1.2mm，和周边蓝色基底的落差刚好适配常规的移印、丝印加工公差，不会因为凸起过高导致印刷时出现边缘溢色，也不会因为落差太小丢失立体细节。右侧的红色圆形标识做了双层嵌套结构，外圈的白色描边和内圈红色区域预留了0.5mm的安装槽位，如果是做发光款的标识件，可以直接在槽位内嵌LED软灯条，不需要额外二次开槽加工。整个造型的安装边界做了平整化处理，背部预留了2个直径4mm的沉头安装孔，孔位间距按照常规墙面挂装、桌面摆件底座的通用尺寸设计，既可以用膨胀螺丝直接固定在墙面，也可以搭配亚克力底座做桌面摆放，不需要额外设计转接支架。曲面建模阶段全程保持G2连续的曲面顺滑度，所有相邻面的曲率差控制在0.05以内，

　　不管是做五轴金属加工还是注塑开模，都不会出现曲面褶皱、分型面错位的问题。针对不同加工场景的适配性，整个造型的最小壁厚控制在2mm，最厚的区域不超过6mm，做注塑加工时不会出现缩痕、填充不足的缺陷，做3D打印时也能减少支撑材料的用量，降低打印后的后处理打磨工作量。边缘的黑色描边区域做了0.3mm的下沉台阶，上色时可以直接在台阶内填充颜料，不需要额外贴美纹纸做遮罩，能大幅提升批量生产时的加工效率。考虑到户外使用的场景，整个造型的外表面没有设计向内凹陷的积水槽，所有曲面都做了3度的拔模斜度，雨天积水可以顺着曲面自然滑落，不会在标识表面积留污渍，也能减少长期户外使用时的积水腐蚀问题。如果是做金属材质的成品，整个造型的边角都做了钝化处理，没有小于90度的内角，方便铣削加工时刀具顺利走刀，减少小直径刀具的使用频次，降低加工成本。
