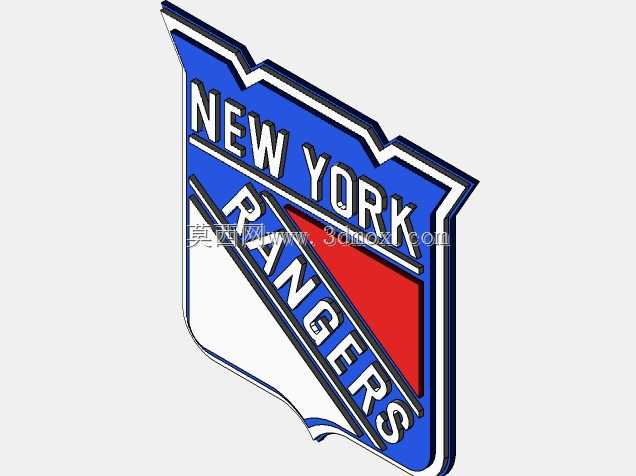

纽约游骑兵队冰球队徽立体造型设计

　　这款立体标识造型的设计，最初的需求来自体育场馆周边衍生品开发与赛事现场装饰场景，在实际应用中，这类立体标识既可以作为场馆墙面的嵌入式装饰构件，也能通过背部加装固定结构后，作为球迷周边产品的展示摆件，甚至可以适配小型发光组件，做成赛事活动的纪念灯牌构件。从结构设计层面来看，整个造型采用分层堆叠的设计思路，最底层为标识的白色基底轮廓，边缘做了0.8mm的圆角过渡处理，避免安装过程中尖锐边角划伤操作人员，同时也能减少注塑或3D打印过程中的应力集中问题，降低成型后的开裂风险。中间层分别对应蓝色主色块与红色斜角色块，色块之间预留了0.15mm的装配间隙，既可以满足多色分件打印后的拼接需求，也能适配后续的喷涂分色工艺，

　　避免不同颜色的漆层在边界处出现混色溢漆的问题。最上层为白色的文字凸起结构，文字凸起高度设置为1.2mm，这个高度既能够保证视觉上的立体感，在触摸时能清晰感知到文字的轮廓，同时也不会因为凸起过高，在运输过程中出现磕碰断字的问题。在外形尺寸的边界设定上，整个造型的最大外轮廓宽度控制在120mm，高度控制在150mm，整体厚度为8mm，这个尺寸边界是经过多轮场景适配后确定的：如果作为墙面装饰件，这个尺寸不会占用过多的墙面空间，在常规观赛距离下能够清晰识别标识内容；如果作为桌面摆件，搭配常规尺寸的亚克力底座后，整体高度不会遮挡桌面其他物品；如果作为批量生产的周边产品，这个尺寸也能适配常规的注塑模具模架尺寸，降低开模成本。安装结构的设计上，

　　背部预留了两个直径3mm的沉头安装孔，孔位间距为80mm，这个孔位间距适配市面上常规的墙面膨胀螺丝与无痕钉的安装间距，同时沉头孔的深度设置为2mm，能够保证安装后螺丝头部完全沉入构件内部，不会出现凸起影响背部贴合墙面的平整度。对于需要做成发光款的应用场景，蓝色与红色色块的背部预留了1.5mm深度的凹槽，凹槽内可以嵌入薄型LED灯板，光线透过半透明的彩色材质层，能够形成均匀的背光效果，不会出现局部亮斑的问题。在建模过程中，所有的曲面过渡都做了曲率连续处理，尤其是标识顶部的不规则尖角位置，没有采用生硬的折线拼接，而是通过G2连续的曲面过渡，保证在铣削加工或者3D打印过程中，刀具路径能够平滑运行，不会出现进给速度突变导致的表面振纹。

　　文字部分的笔画连接处做了0.3mm的圆角加强处理，尤其是RANGERS字样的R与A字母的衔接位置，原本的平面设计中笔画间隙较小，立体成型后如果不做加强处理，很容易在脱模或者搬运过程中出现笔画断裂的问题，通过微小的圆角过渡，在不破坏原有字体识别性的前提下，大幅提升了结构的整体强度。从实际使用的工况来看，这类立体标识如果用于室内场馆环境，不需要考虑耐候性问题，采用常规的ABS或者PLA材质即可满足强度要求；如果用于户外赛事的临时展示，只需要在表面喷涂一层UV防护涂层，就能够抵抗短时间的日晒雨淋，不会出现明显的褪色或者材质脆化问题。整个造型的分模线设置在背部与侧面的交界位置，分模线处做了0.05mm的错位避让，保证合模后不会出现明显的飞边，减少后续的打磨抛光工作量。对于小批量定制的场景，这个模型也可以直接导入切片软件进行无支撑打印，因为所有的凸起结构的倾斜角度都大于45度，不需要额外添加支撑结构，打印完成后只需要简单去除底部的 raft 层即可进行后处理，大幅缩短了单件的生产周期。
