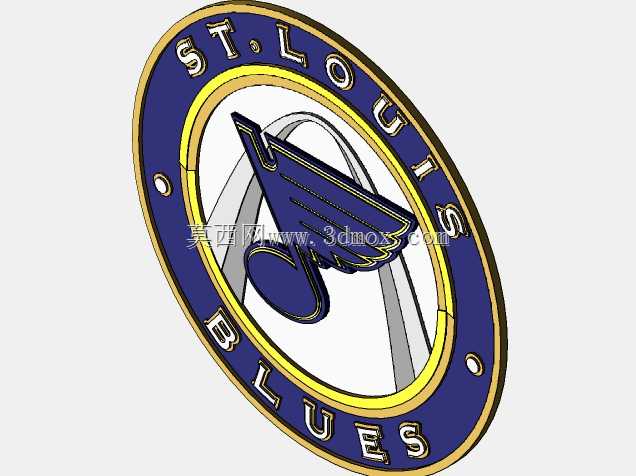

圣路易斯蓝调队徽立体标识结构设计

　　这款立体标识的设计核心围绕曲面分层堆叠的结构逻辑展开，整体采用环形外框搭配中心音符造型的组合形态，在建模阶段优先处理了不同曲面的衔接公差，避免分层结构在加工时出现错位干涉。从实际应用场景来看，这类立体标识可适配体育场馆墙面装饰、周边产品浮雕装饰、赛事展示台标识等多种安装场景，不同安装场景下的固定方式可根据基体材质灵活调整，墙面安装时可在标识背部预留沉头孔位采用膨胀螺丝固定，若用于文创产品表面装饰则可在背部预留背胶贴合平面，无需额外打孔破坏基体结构。

　　在结构设计思路上，外框的环形曲面做了等厚度壁厚处理，壁厚控制在均匀的3mm区间，既保证标识整体的结构强度，避免薄边结构在运输安装过程中出现磕碰断裂，也不会因壁厚过大增加不必要的材料成本。环形外框上的字母采用凸起浮雕结构，凸起高度控制在1.5mm，与外框主体做了圆角过渡处理，避免锐角结构在加工时出现刀具崩损，同时也能提升触摸时的质感，不会出现划手的问题。中心的音符造型采用分层叠加的结构逻辑，最底层的拱形结构做了向内收窄的斜面处理，中层的音符主体与外层环形的黄色装饰圈保持0.8mm的高度差，通过高度差形成自然的视觉层次，无需额外喷涂分色即可通过结构落差区分不同色块区域，降低后续表面处理的工艺难度。

　　从安装边界尺寸来看，整体外轮廓为正圆形，最大外径可根据使用需求等比例缩放，缩放过程中所有结构的壁厚、凸起高度均按比例同步调整，保证不同尺寸下的结构合理性。当标识整体外径控制在200mm以内时，背部无需额外增加加强筋结构，依靠均匀壁厚即可满足日常使用的强度需求；若外径放大至500mm以上用于大型户外展示，则需要在背部非外观面增加网格状加强筋，筋位厚度控制在2mm，筋位高度不超过标识整体厚度的二分之一，避免加强筋在外观面形成缩痕影响表面平整度。

　　在细节处理上，环形外框上的两个圆形装饰点位做了沉台设计，沉台深度0.5mm，既可以作为安装定位的参考点位，也可以在后续表面处理时嵌入不同材质的装饰件，丰富标识的视觉表现。所有结构的边角均做了R0.5mm的圆角处理，无论是采用CNC铣削加工还是3D打印成型，都能减少刀具或喷头的停顿转折，提升加工效率，同时避免应力集中导致的结构破损。建模过程中对所有配合面做了公差预留，不同分层结构之间的配合间隙控制在0.1mm，若采用多零件拆分加工后组装，可直接通过过盈配合完成拼接，无需额外粘接剂即可实现初步固定，后续再根据使用环境选择是否做密封粘接处理。

　　针对不同的加工工艺适配性，该模型在曲面构建时全部采用G2连续曲面，没有出现碎面、重叠面的问题，导入各类加工编程软件时不会出现破面修复的额外工作量。若采用注塑工艺批量生产，可直接在模型基础上拆分内外模，拔模斜度统一设置为1.5度，标识外观面不会出现明显的拔模痕迹；若采用激光切割加层压的工艺制作，可将不同高度的分层结构单独导出平面轮廓，切割后逐层对齐粘接即可，适配多种加工场景的生产需求，无需针对特定工艺重新调整模型结构。
