圆锥滚子轴承三维结构设计模型

　　在重载传动系统的设计选型中，圆锥滚子轴承的应用场景覆盖了从商用车驱动桥差速器、机床主轴支承、矿山破碎设备辊轴到重型减速机输入输出端的各类需要同时承受径向载荷与单向轴向载荷的工况，这类轴承的载荷承载特性决定了其在复合受力工况下的不可替代性，区别于深沟球轴承仅能承受较小轴向力的局限，圆锥滚子轴承通过滚动体与滚道的锥形接触设计，可将径向载荷分解为轴向分力，因此在成对安装使用时可抵消双向轴向力，满足不同安装位的受力需求。

　　从实际设备用途来看，这类轴承主要承担旋转轴的径向定位与轴向限位作用，在汽车差速器工况中，差速器壳体两侧的圆锥滚子轴承需要承受齿轮啮合产生的径向冲击力与车辆加减速、转向时产生的轴向窜动力，因此对轴承的接触角设计、滚动体排布密度有明确要求；在机床主轴应用场景中，高精度等级的圆锥滚子轴承需要控制滚动体的直径差、滚道的圆度误差，以此保证主轴的回转精度，避免加工过程中出现振纹影响工件表面质量。

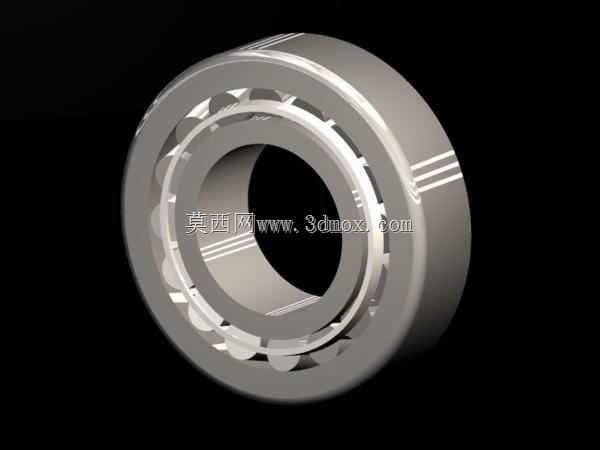

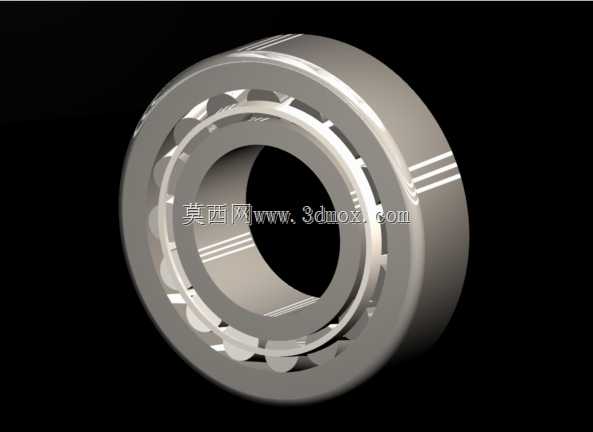

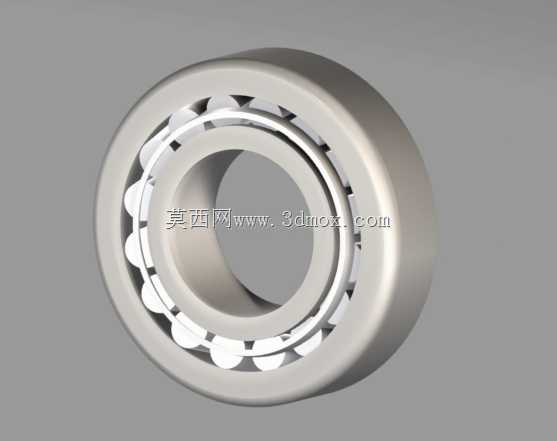

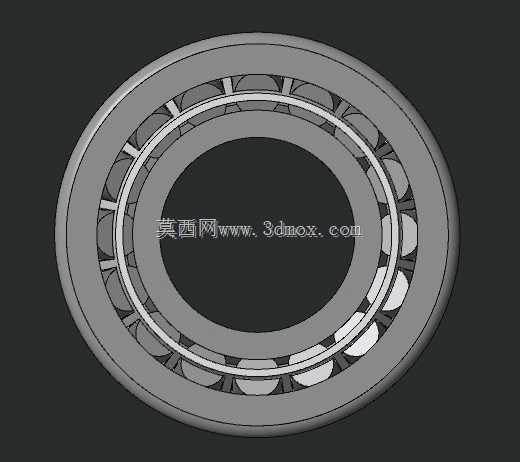

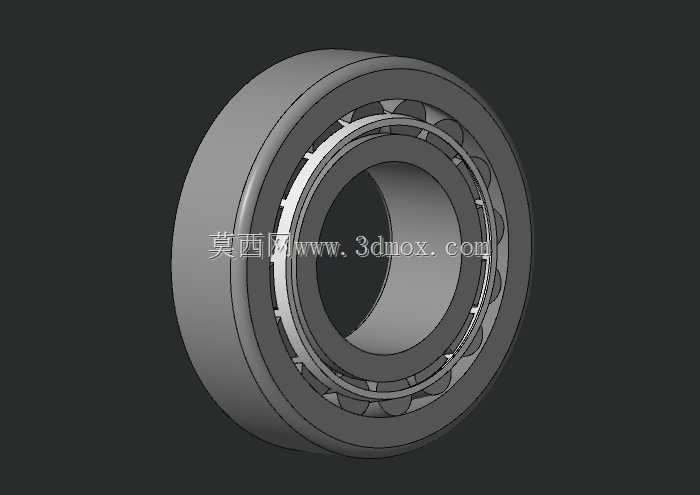

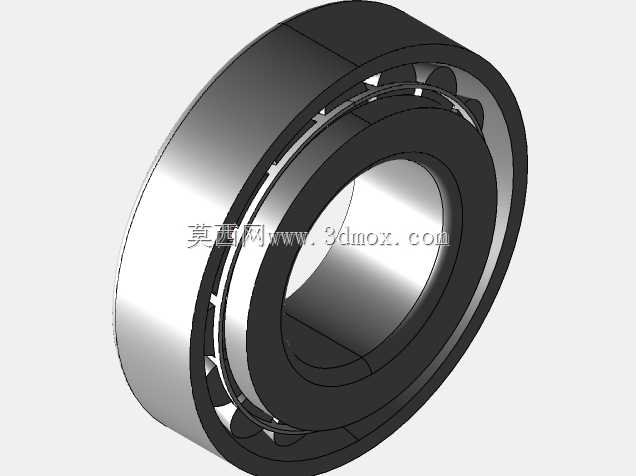

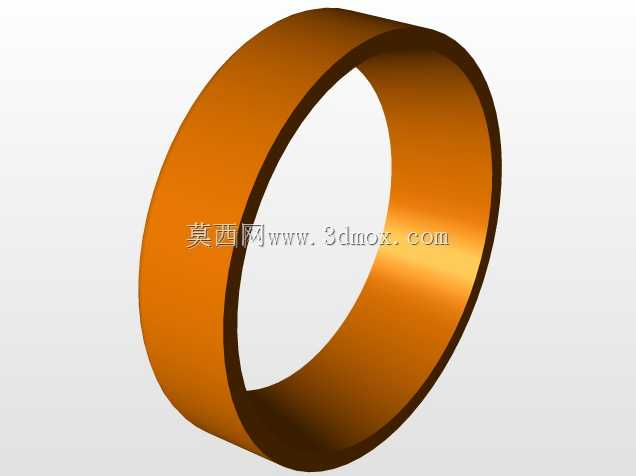

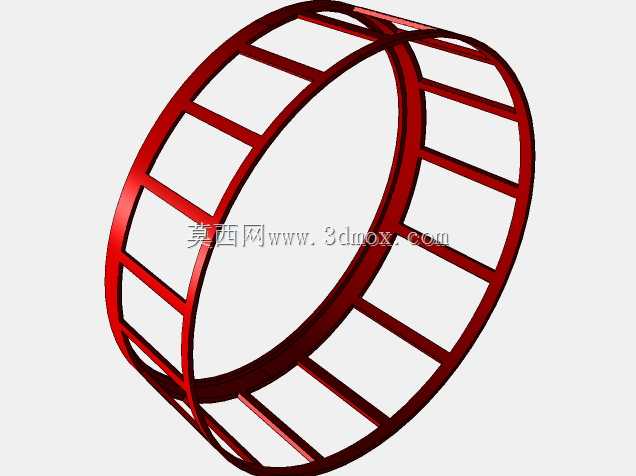

　　该模型还原了圆锥滚子轴承的完整结构，包含冲压或机加工成型的保持架、带锥形滚道的内圈与外圈、截锥形滚动体四个核心部分，设计过程中遵循ISO 355相关尺寸规范，保证内圈内径、外圈外径、装配总宽度的尺寸公差符合通用安装边界要求，可直接适配常规轴承座与轴径的安装尺寸，无需额外调整安装位的加工参数。在结构设计思路上，滚动体的锥角与内、外圈滚道的锥角保持一致，确保滚动体与滚道为线接触状态，相比点接触的球轴承，线接触的接触应力分布更均匀，可承受更大的冲击载荷，同时保持架的兜孔结构采用等间距设计，将每颗滚动体均匀分隔，避免滚动体在运转过程中发生相互摩擦、卡滞，降低运转过程中的温升与磨损速率。

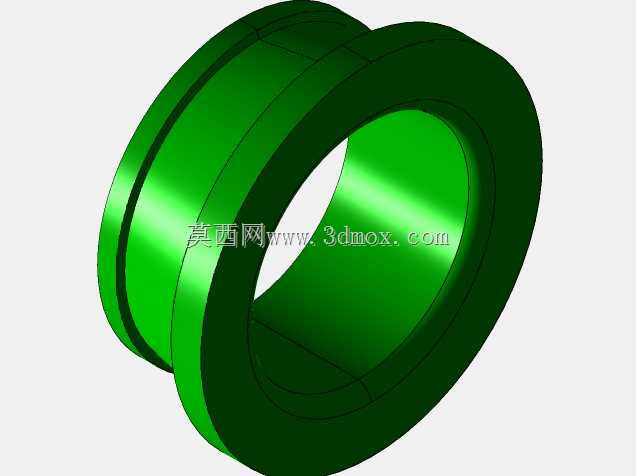

　　从安装边界来看，该类轴承通常采用背对背或面对面的成对安装方式，安装时需要控制预紧力的大小，预紧力过小会导致轴系运转过程中出现窜动，影响传动精度；预紧力过大会增大轴承的摩擦阻力，加速滚道与滚动体的疲劳点蚀，缩短使用寿命。模型中还原了内圈大挡边的结构，该挡边主要承担滚动体大端面的轴向定位作用，同时在润滑过程中，挡边与滚动体端面之间可形成稳定的润滑油膜，降低滑动摩擦带来的损耗。在润滑设计层面，轴承的内圈与外圈之间预留了均匀的间隙，可适配脂润滑或油润滑两种润滑方式，脂润滑时可在装配前将润滑脂填充至滚动体与保持架的间隙中，油润滑时可通过轴承座上的油孔将润滑油导入轴承内部，带走运转过程中产生的热量与磨屑。

　　针对不同工况的选型需求，该结构可通过调整接触角的大小改变轴向承载能力，接触角越大，可承受的轴向载荷越大，对应的径向承载能力会略有下降，设计时可根据实际受力的径向与轴向载荷比值调整接触角参数，同时滚动体的数量与直径也可根据额定动载荷的计算结果进行调整，在安装空间允许的前提下，增大滚动体直径或增加滚动体数量可有效提升轴承的额定动载荷，延长轴承的疲劳寿命。在三维建模过程中，需要保证内圈滚道、外圈滚道、滚动体锥面的锥度顶点重合于轴承轴线上的同一点，确保滚动体在滚道上可实现纯滚动，避免出现滑动摩擦导致的早期失效，同时保持架的兜孔与滚动体之间需要预留合理的间隙，既要保证滚动体可在兜孔内自由转动，也要避免间隙过大导致滚动体在运转过程中出现歪斜，影响轴承的运转稳定性。
