头套式铰接耳轴连接结构

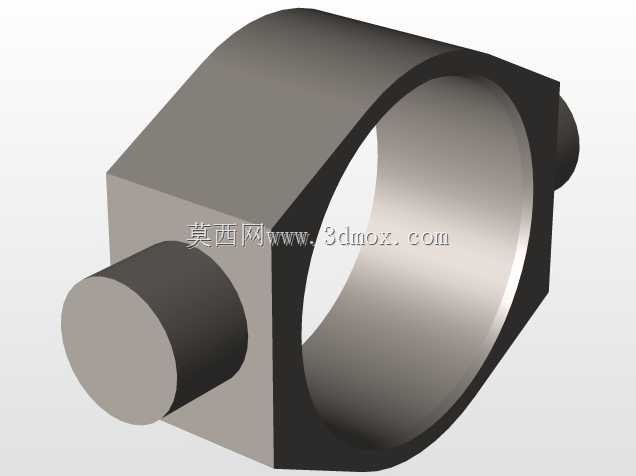

　　在各类需要实现铰接摆动、载荷传递的机械结构中，耳轴类零件是承担径向支撑、铰接转动功能的核心受力构件，这类零件常见于工程机械的动臂连接、液压元件的缸体铰接、工装夹具的摆动副、输送设备的翻转机构等场景，是实现部件间相对转动同时传递径向与轴向载荷的关键连接载体。本次涉及的头套耳轴结构，采用一体式块体基座配合双侧同轴凸轴的结构形式，主体基座部分为带大直径内孔的块体结构，内孔作为安装配合面，用于穿装被支撑的轴类部件或者套类构件，内孔的加工精度直接决定了配合间隙的均匀性，会直接影响铰接副的转动灵活性与磨损速率，设计时需要根据配合件的公差等级选定对应的孔公差，通常采用基孔制配合，适配不同工况下的间隙或者过渡配合需求。

　　基座外侧延伸出的两个同轴圆柱凸轴，是整个耳轴的安装定位基准，两个凸轴的同轴度公差需要严格控制，否则安装后会出现卡滞、转动别劲的问题，长期运行还会造成局部应力集中，引发轴根断裂的失效风险。凸轴与基座的连接位置做了圆弧过渡处理，避免直角连接处的应力集中，这一细节在承受交变载荷的工况下尤为重要，很多耳轴的疲劳失效都起源于轴根的应力集中位置，合理的过渡圆角可以大幅提升零件的疲劳寿命。从安装边界来看，这类耳轴的安装通常是将两侧凸轴卡入对应支座的安装孔内，通过轴端挡圈或者轴承端盖实现轴向定位，基座的大直径内孔则与被支撑构件完成套装，整个结构不需要额外的复杂紧固件，即可实现稳定的铰接支撑，安装拆卸都较为便捷，

　　适合需要频繁维护或者定期拆解的设备场景。在功能特性上，这种一体式结构的耳轴相比分体式焊接耳轴，整体刚性更好，不存在焊接变形带来的精度偏差，也没有焊缝开裂的失效隐患，适合承受中等及以上冲击载荷的工况。设计过程中需要重点核算两个位置的强度：一是凸轴的抗剪切强度，需要根据设备运行过程中的最大径向载荷，结合凸轴的直径计算剪切应力，确保安全系数满足工况要求；二是基座内孔侧壁的挤压强度，当内孔穿装的构件传递扭矩或者径向力时，孔壁会承受持续的挤压应力，需要根据材料的许用挤压应力核算壁厚是否足够。外形尺寸方面，这类耳轴的整体轮廓没有多余的冗余结构，块体基座的外形刚好覆盖内孔的受力区域，两侧凸轴的长度根据安装支座的厚度确定，

　　既不会因为轴长过短导致定位不可靠，也不会因为轴长过长造成结构浪费、增加设备整体的安装空间占用。在实际选型应用中，这类耳轴可以根据使用场景的载荷特性选择对应的材料，常规轻载工况可以采用普通碳素结构钢加工后做表面防锈处理，中等载荷工况可以采用优质碳素结构钢进行调质处理，提升整体的综合力学性能，重载或者有强冲击的工况则可以采用合金结构钢加工，配合表面淬火处理提升凸轴配合面的耐磨性，延长铰接副的使用寿命。在三维建模过程中，需要重点保证两侧凸轴的同轴度、内孔与凸轴的位置度要求，建模时优先采用同轴心的基准轴作为全局设计基准，所有回转特征都基于该基准轴创建，避免建模过程中出现基准偏移导致的尺寸偏差，同时轴根位置的过渡圆角需要在建模阶段就准确绘制，不要留给后续工艺阶段补充，避免因为工艺遗漏造成零件的强度隐患。这类耳轴结构的通用性较强，除了常规的工程机械铰接场景，还可以应用在各类非标自动化设备的翻转机构、物流设备的转动支撑、农业机械的活动连接部位，只要是需要实现两个部件间定轴摆动、同时传递径向载荷的位置，都可以采用这类结构形式，只需要根据实际的载荷大小、安装空间尺寸调整对应的内孔直径、凸轴直径、基座壁厚等参数，即可快速适配不同的使用需求。
