线性改新派AL-50联轴器结构设计

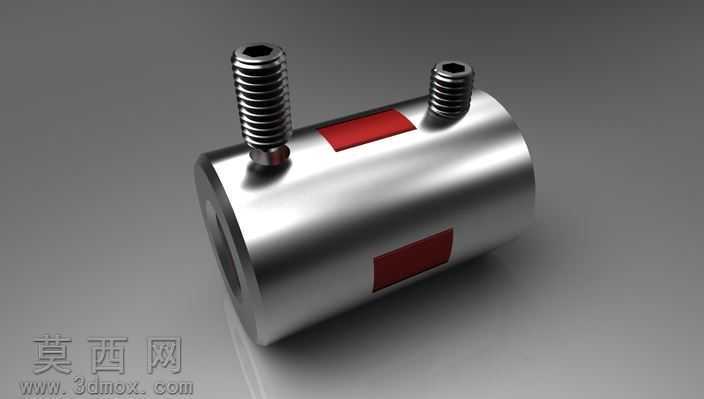

本作品为线性改新派AL-50联轴器的三维建模设计成果，建模阶段采用参数化设计逻辑，先以回转特征构建联轴器的主体圆柱基体，精准控制基体的内外径尺寸、轴向长度参数，保证整体结构的同轴度公差符合传动部件的设计要求。针对基体上的两个螺纹连接柱，采用螺旋扫描特征生成标准外螺纹结构，螺纹牙型、螺距参数均符合通用机械连接标准，同时在螺纹柱根部设计过渡圆角，降低应力集中风险，提升部件的结构强度。外观标识区域采用切除拉伸特征生成两处矩形凹槽，后续通过外观赋予区分于金属基体的红色哑光材质，既起到标识作用，也提升了部件的辨识度。材质渲染阶段，主体金属部分采用抛光不锈钢材质，调整材质的反射率、粗糙度参数，模拟真实金属表面的高光与漫反射效果，红色标识区域采用哑光工程塑料材质，通过材质对比度突出结构分区，整体渲染采用柔和的影棚布光，多角度呈现部件的结构细节与材质质感。结构设计上，该联轴器属于线性传动类连接件，主体为中空圆柱结构，可适配对应直径的传动轴，两个顶部螺纹柱用于锁紧固定穿入的轴体，实现两根轴之间的动力传递，同时可根据实际使用需求对锁紧结构、尺寸参数进行适配修改，满足不同场景的传动连接需求。建模过程中对所有配合面、安装面的尺寸公差进行了严格校验，保证后续生产装配时的互换性，螺纹连接部位的尺寸精度符合通用紧固件的配合要求，整体结构简洁紧凑，在保证连接强度的前提下尽可能控制整体体积与重量，适配轻量化的传动安装场景。
