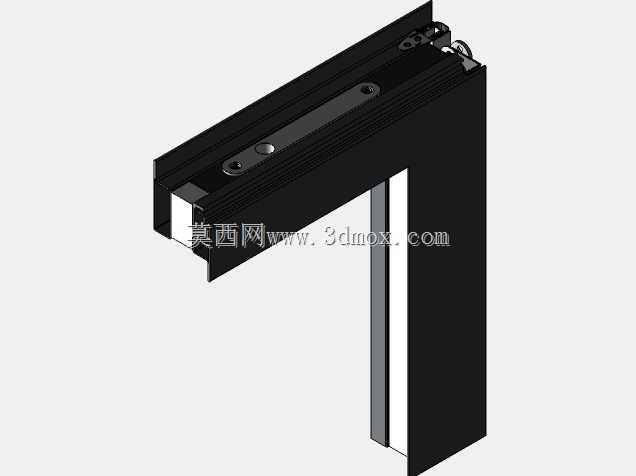

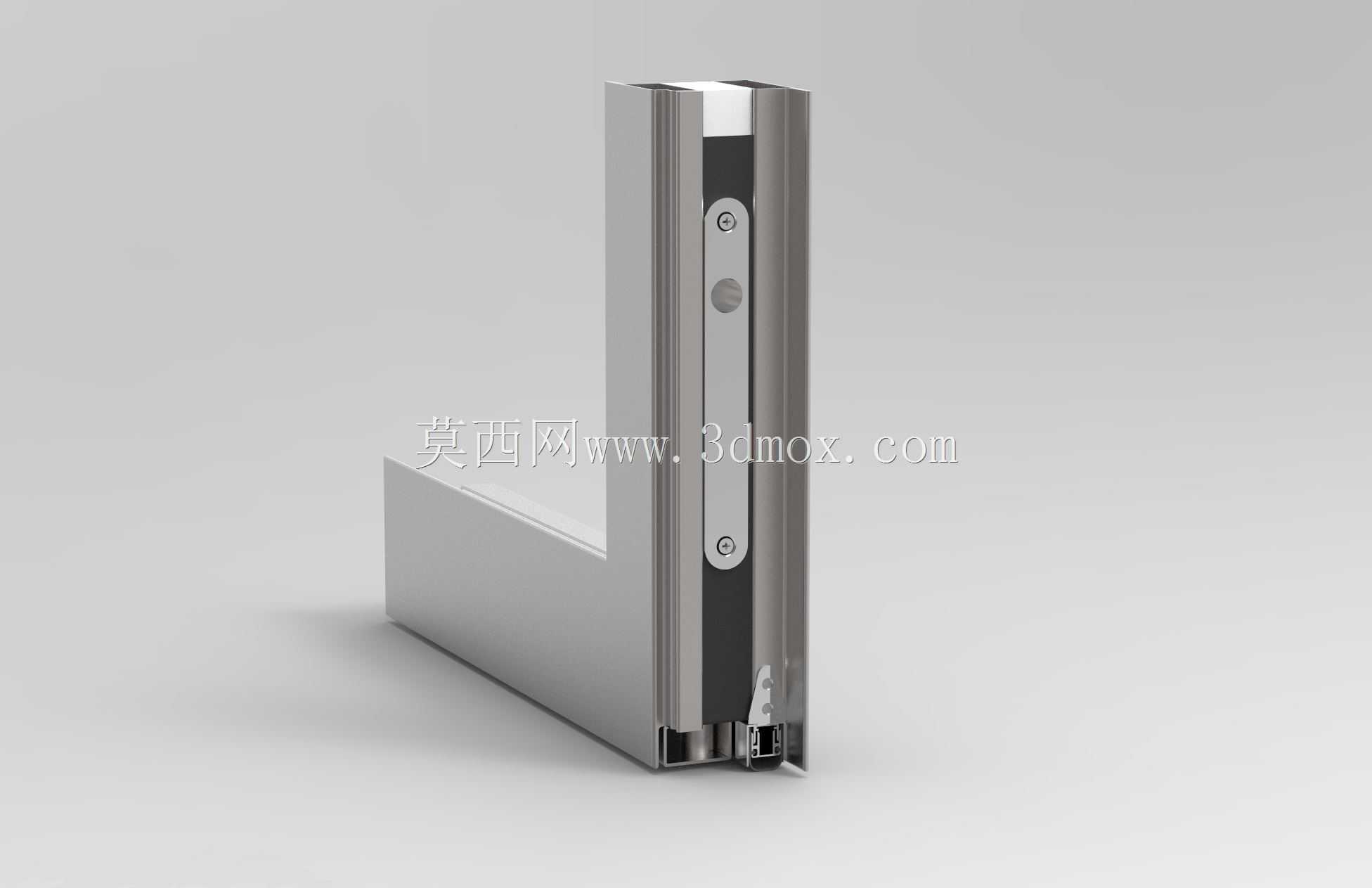

L型暗藏式门地灯结构设计

　　这款L型门角集成构件，是针对窄边铝合金平开门、系统门的下转角位置开发的集成式功能件，核心是把传统门角的结构连接、密封收口、低位照明三个需求整合到同一个安装单元里，解决常规门体下转角位置密封断差、夜间低位照明缺失、多零件装配公差累积的常见问题。从实际应用场景看，这类构件多用于室内极简玻璃门、阳台系统门、卫生间平开门的门扇下角，安装位置刚好卡在门扇竖梃与下横梃的90度拼接位，不需要在铝型材上额外开大面积的避让槽，适配常规壁厚1.4-2.0mm的断桥或非断桥铝型材腔体，安装边界完全贴合铝型材的内腔尺寸，L型的两个支臂长度分别适配竖梃和横梃的腔体深度，插入后不会突出型材表面，能保证门扇外侧的平整度，和胶条、密封毛条的接触面完全齐平，

　　不会出现密封缝隙。设计思路上没有采用传统的角码加外置灯条的分体方案，而是把照明模块内嵌到构件的竖向支臂里，灯珠的出光方向斜向地面45度，开门时不会直射人眼，刚好照亮门扇下方15-30cm的地面区域，避免夜间开门时视线盲区磕碰门槛。构件的连接部分采用螺栓拉紧的结构，两个支臂插入型材腔体后，通过内置的螺栓拉紧，让型材拼接位完全贴合，相比传统的挤角式角码，可拆卸调整，安装时如果出现型材拼接错位，可以松开螺栓微调位置再锁紧，对现场安装的容错率更高。密封设计上，构件和型材接触的边缘预留了密封胶条的卡槽，安装时胶条可以顺着构件的边缘连续铺设，不会在转角位置出现断口，避免传统分体角码位置胶条裁切不齐导致的透风、漏灰问题。构件上集成的格条卡位，

　　能直接适配门扇上的玻璃格条安装，不需要额外在转角位置加塑料转接件，保证格条在转角位置的拼接缝均匀一致。行星减速结构的设计是用在灯组的供电触发模块里，门扇开关的转动通过微型行星结构传递触发开关，不需要额外布置走线或者电池的感应触发结构，靠门扇的开合动作就能控制灯组的通断，可靠性比红外感应更高，不会因为灰尘、水汽遮挡出现误触发。整个构件的外露面做了和铝型材一致的表面处理匹配，安装完成后和门扇的边框视觉上融为一体，不会出现突兀的拼接色差，兼顾了结构连接的可靠性和外观的整体性，适合极简风格的门型配套使用。
