金属板材冲压成型钣金模具结构

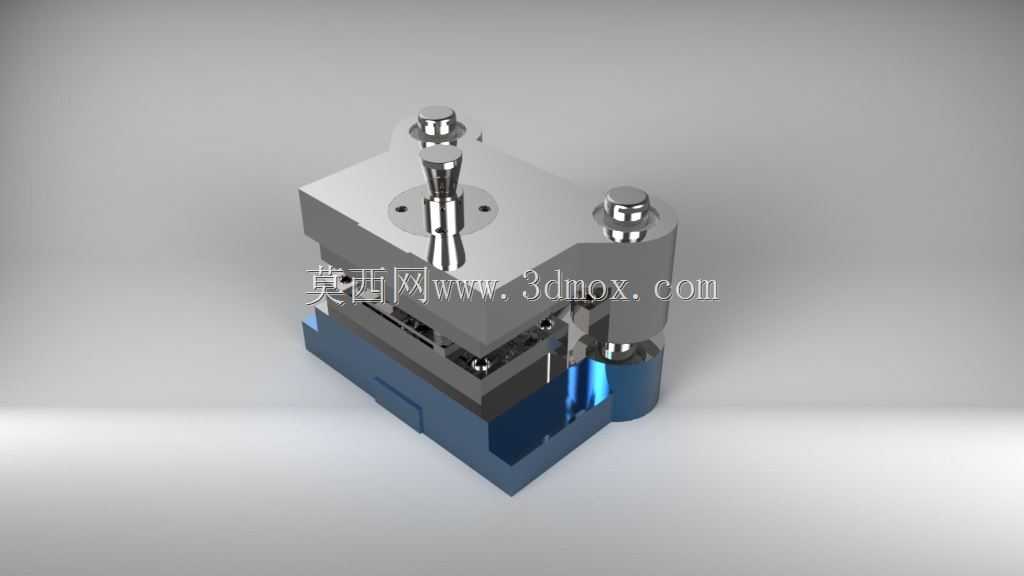

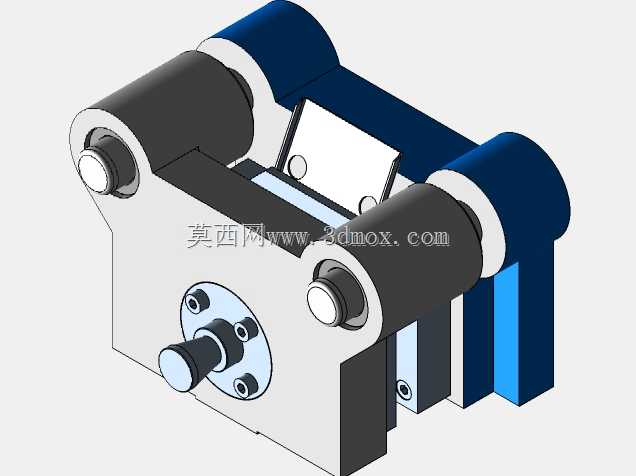

　　这套钣金冲压成型模具，主要面向家电外壳、汽车覆盖件小批量试制、五金结构件量产的冲压工序场景，适配常规开式单点压力机的安装接口，可完成薄金属板材的落料、折弯、成型复合工序，减少单工序模的多次定位误差。从结构设计逻辑来看，模架采用后侧导柱导向结构，两根导柱布置在模架后侧区域，既给前端送料留出足够操作空间，又能保证上下模合模时的导向精度，导柱与导套的配合公差选用H7/h6间隙配合，适配0.5-3mm厚度冷轧钢板、镀锌板的冲压工况，避免合模过程中出现啃模、刃口错位的问题。上模部分的模柄采用标准压入式结构，可直接与压力机滑块的模柄孔锁紧固定，无需额外加装转接法兰，安装时只需保证模柄端面与滑块端面贴合，锁紧压板即可完成快速装夹，

　　上下模座的厚度经过刚度校核，在公称压力160吨的工况下，模座最大变形量控制在0.02mm以内，不会因为长期冲压受力出现模座翘曲、刃口间隙不均的问题。凸凹模的刃口间隙根据板材厚度做了差异化设计，冲裁区域的间隙取板材厚度的8%-10%，成型折弯区域的间隙预留板材厚度+0.05mm的回弹补偿量，针对不锈钢板材成型时回弹量较大的问题，成型块的角度做了2°的预回弹修正，保证冲压出的工件折弯角度符合图纸公差要求。下模部分设置了弹性卸料装置，采用矩形弹簧提供卸料力，弹簧的预压缩量调整为总压缩量的20%，保证冲压完成后工件能顺利从凸模上脱离，不会出现带料上翘的情况，下模的定位销采用可调式结构，可根据不同尺寸的板材毛坯调整定位边界，

　　适配一定尺寸范围内的同类型钣金件加工，减少换模时的调整时间。模具的闭合高度控制在220-260mm区间，适配多数工厂现有通用压力机的闭合高度调节范围，无需对设备进行额外改造，安装时的压板固定槽设置在模座四周，可从四个方向锁紧固定，避免冲压过程中模具出现移位。导向部分的导柱加装了防尘密封圈，可阻挡冲压过程中产生的金属碎屑进入导套内部，减少导柱导套的磨损，延长模具的整体使用寿命，日常维护时只需定期在导柱表面涂抹锂基润滑脂，即可保证导向结构的顺畅运行。
