DCPM接线盒外壳结构三维设计

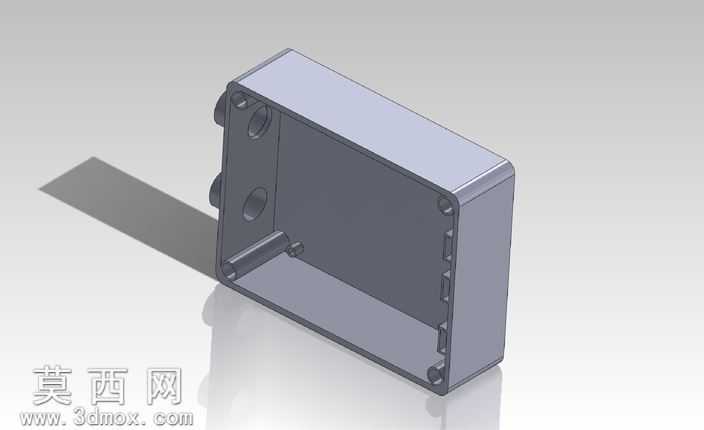

本作品为DCPM接线盒的壳体三维建模设计，整体采用长方体开放式框体结构，建模过程中严格遵循电气接线盒的通用尺寸规范与装配需求，先通过草图绘制框体的外轮廓与内空腔截面，使用拉伸特征生成基础框体主体，再对框体边缘做统一的圆角过渡处理，避免尖锐边角在安装使用过程中造成划伤，同时提升壳体的结构抗应力能力。针对接线盒的安装固定需求，在框体的侧壁分别设计了对应的安装孔位，包括用于盒盖装配的连接孔、用于墙面或设备面固定的安装沉孔，所有孔位均通过拉伸切除特征生成，孔位的位置度、孔径尺寸均匹配标准紧固件的规格，保证后续装配的适配性。在框体的内侧边缘设计了均匀分布的卡扣卡槽结构，用于后续盒盖的快速扣合安装，无需额外紧固件即可实现盒体与盒盖的紧密连接，同时在框体的侧壁内侧设置了多条加强筋结构，通过筋特征提升薄壁框体的整体刚性，避免注塑成型后出现翘曲变形，同时提升壳体受外力挤压时的抗形变能力。材质设计上模拟常用的阻燃ABS工程塑料质感，赋予壳体哑光浅灰的材质表现，调整材质的粗糙度、反光度参数还原真实塑料外壳的视觉效果，渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现框体的内外结构细节、孔位分布与加强筋布局，同时添加柔和的地面阴影增强模型的立体感。设计过程中充分考虑接线盒的实际使用场景，框体的内部空腔尺寸预留了充足的接线端子排布空间，侧壁的过线孔位位置符合布线的常规走向需求，整体结构兼顾了注塑成型的工艺可行性，所有壁厚保持均匀一致，避免出现壁厚差异过大导致的注塑缩痕、填充不足等问题，边角的圆角处理也符合注塑模具的脱模需求，无需额外复杂的抽芯结构即可实现量产，整体结构简洁实用，完全满足电气接线场景下的防护、安装与使用需求。
