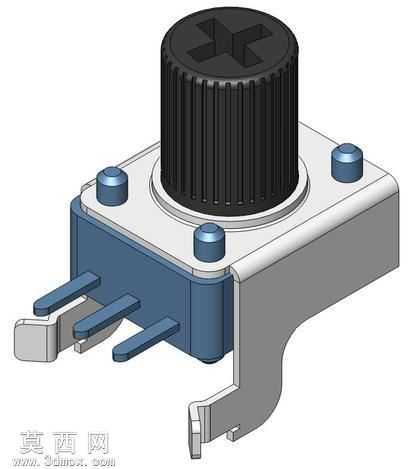

卧式带支架十字调节电位器三维结构

本模型为卧式安装型十字槽调节电位器的三维参数化建模成果，建模阶段严格遵循电位器行业通用尺寸规范，先以基准面定位完成安装底座的轮廓草绘，通过拉伸凸台生成带固定孔位的金属安装支架结构，支架侧边预留弯折成型的定位卡扣与插装引脚让位槽，还原真实五金冲压支架的弯折弧度与装配间隙。主体基座部分采用绝缘塑胶材质的建模逻辑，先绘制基座的矩形轮廓，通过拔模特征处理侧边的脱模斜度，再在基座顶面生成旋钮安装的同轴凸台，凸台边缘预留限位卡圈的装配槽位，确保旋钮转动时的行程限位符合电位器的调节角度要求。调节旋钮部分先绘制外圆轮廓，通过圆周阵列生成侧面的防滑竖纹，再在旋钮顶面切除出十字调节槽，槽位尺寸适配标准十字螺丝刀的调节需求，旋钮底部预留与电位器转轴配合的D型孔，还原旋钮与转轴的过盈配合结构。引脚部分按照卧式电位器的弯脚布局，分别绘制三个信号引脚与一个固定支架引脚的路径，通过扫描特征生成引脚的扁平轮廓，引脚弯折处做圆角过渡处理，还原真实引脚的冲压成型形态，同时在基座对应位置生成引脚的插装让位孔，确保引脚与基座的装配位置精准。建模完成后进行材质与渲染处理，安装支架赋予镀锌钢板的金属材质，添加轻微的磨砂质感与金属反光效果；基座部分赋予黑色阻燃工程塑料材质，调整粗糙度参数还原塑胶外壳的哑光质感；旋钮部分赋予黑色硬质塑胶材质，侧面防滑纹处添加细微的纹理凹凸，顶面十字槽做轻微的倒角处理避免锐边；固定螺丝赋予镀镍金属材质，添加高光反射效果还原五金螺丝的表面质感；引脚部分赋予锡磷青铜的金属材质，添加轻微的氧化质感还原电子元件引脚的真实外观。整体装配阶段严格校验各部件的同轴度与装配间隙，确保旋钮转动时无干涉，支架安装孔位与PCB板的标准安装孔位匹配，引脚间距符合卧式电位器的通用插装规范，完整还原了该款电位器从外部结构到内部装配关系的全部细节，可用于电子设备结构设计的装配干涉校验、产品展示演示以及电子配件的选型参考。
