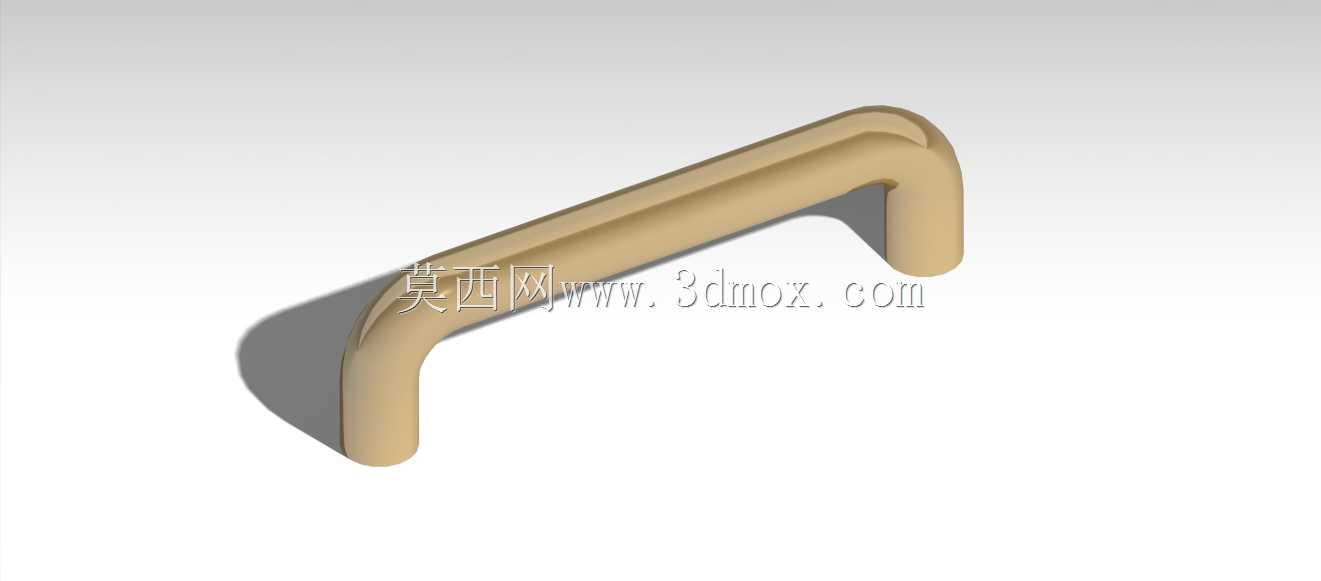

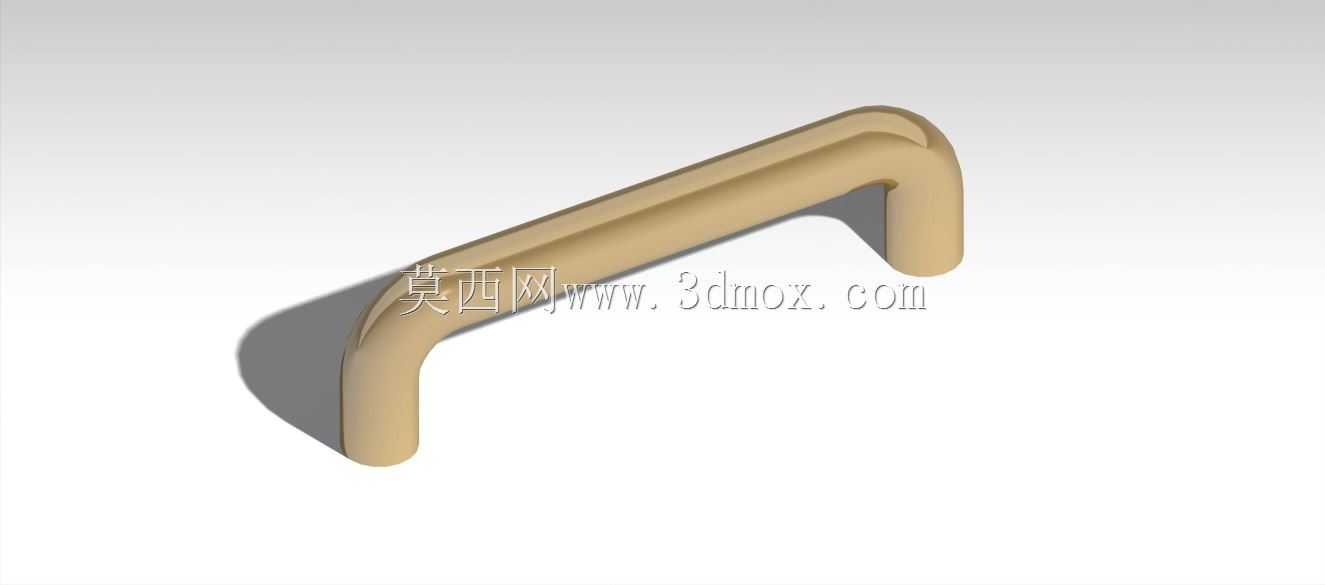

弧形弯角U型工业设备操作柄肋结构

　　这类弯角U型柄肋结构，在工业场景里的应用覆盖范围极广，小到台式检测仪器的箱门开合把手、小型加工设备的操作位握持件，大到工业控制柜的舱门拉手、生产线旁工装夹具的施力握柄，都能见到同构型的结构件，核心作用是给操作人员提供符合人体工学的施力支点，降低开合、提拉、移位操作时的手部负荷，避免尖锐棱角带来的操作磕碰风险。从结构设计逻辑来看，整体采用等截面圆弧过渡的弯角构型，没有突兀的直角棱边，握持时手掌接触面的压力分布更均匀，长时间操作也不容易产生局部压痕；两个平行的直段安装臂与握持段的衔接位置做了大半径圆角过渡，既可以消除应力集中点，避免频繁施力后衔接位置出现疲劳断裂，也能在清洁设备表面时避免边角藏污，适配食品加工、

　　医药生产这类对卫生清洁度有要求的设备使用场景。设计过程中需要重点把控几个核心边界：首先是握持段的截面直径，要匹配成年男性手掌的握持尺度，太细会导致施力时压强过大硌手，太粗则无法完全握持，施力时容易打滑；其次是两个安装臂的中心间距，要对应设备安装面板的预留孔位公差，安装臂的端面要设计成与安装面完全贴合的平面，保证安装后不会出现翘曲、晃动，长期施力也不会松动；另外整体的外伸高度要控制在合理范围，既要保证手掌能完全伸入握柄与安装面之间的间隙，又不能外伸过长导致设备搬运、通行过程中勾挂衣物或者磕碰过往人员。这类结构在建模时采用扫掠成型逻辑，先绘制握持段与安装臂的中心引导线，在弯角位置做相切连续的圆弧过渡，再沿引导线扫掠恒定截面的轮廓，

　　就能保证整个握柄的壁厚均匀一致，如果采用金属材质压铸或者工程塑料注塑生产，均匀的壁厚可以避免成型过程中出现缩痕、翘曲变形，提升成品率。实际选型适配时，要根据设备的整体重量、开合需要的施力大小选择对应的截面尺寸与材质，轻型仪器类设备可以选用工程塑料材质降低整体重量，重型工业柜类设备则需要选用金属材质保证结构强度，安装臂的长度也要匹配安装面板的厚度，预留足够的紧固件安装空间，避免安装后紧固件突出刮伤操作人员。
