管道防回流密封止逆装置结构

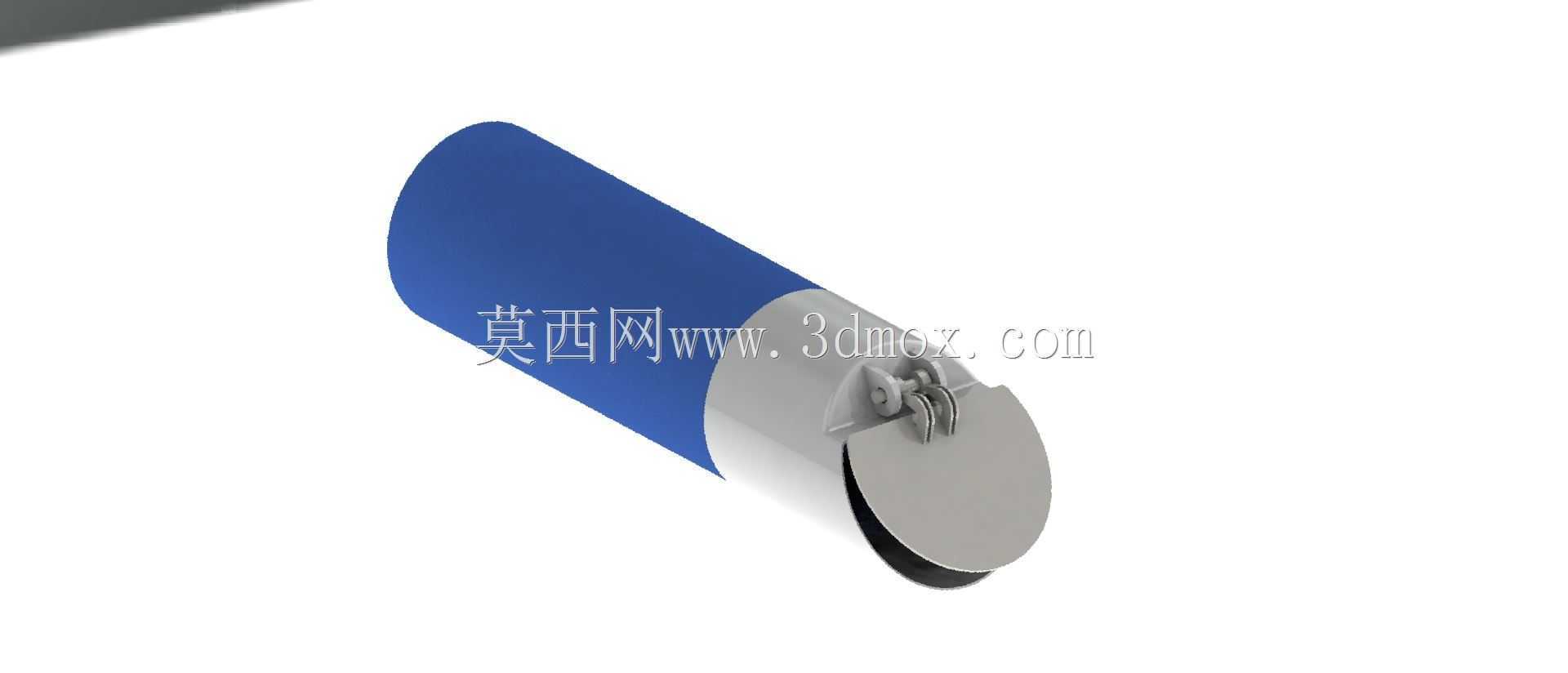

　　这套管路防回流密封止逆结构主要面向家庭卫浴、洗衣区排水以及小型建筑给排水支管的防臭、防倒灌需求，核心作用是在排水介质正向通过时保持流道顺畅，在无水流动或下游侧出现压力波动、液位反涌时自动封闭通道，阻断异味、害虫以及污水反向进入室内空间。从现场安装边界来看，该类构件通常布置在排水软管与硬质预埋管道的衔接位置，一端承接洗衣机、面盆、地漏或水槽排出的柔性管段，另一端插入建筑预留排水立管接口，因此外形采用圆柱主体配合端部翻板的紧凑布局，便于在橱柜下方、卫生间沉箱边缘、设备夹层等狭窄空间内完成装配。

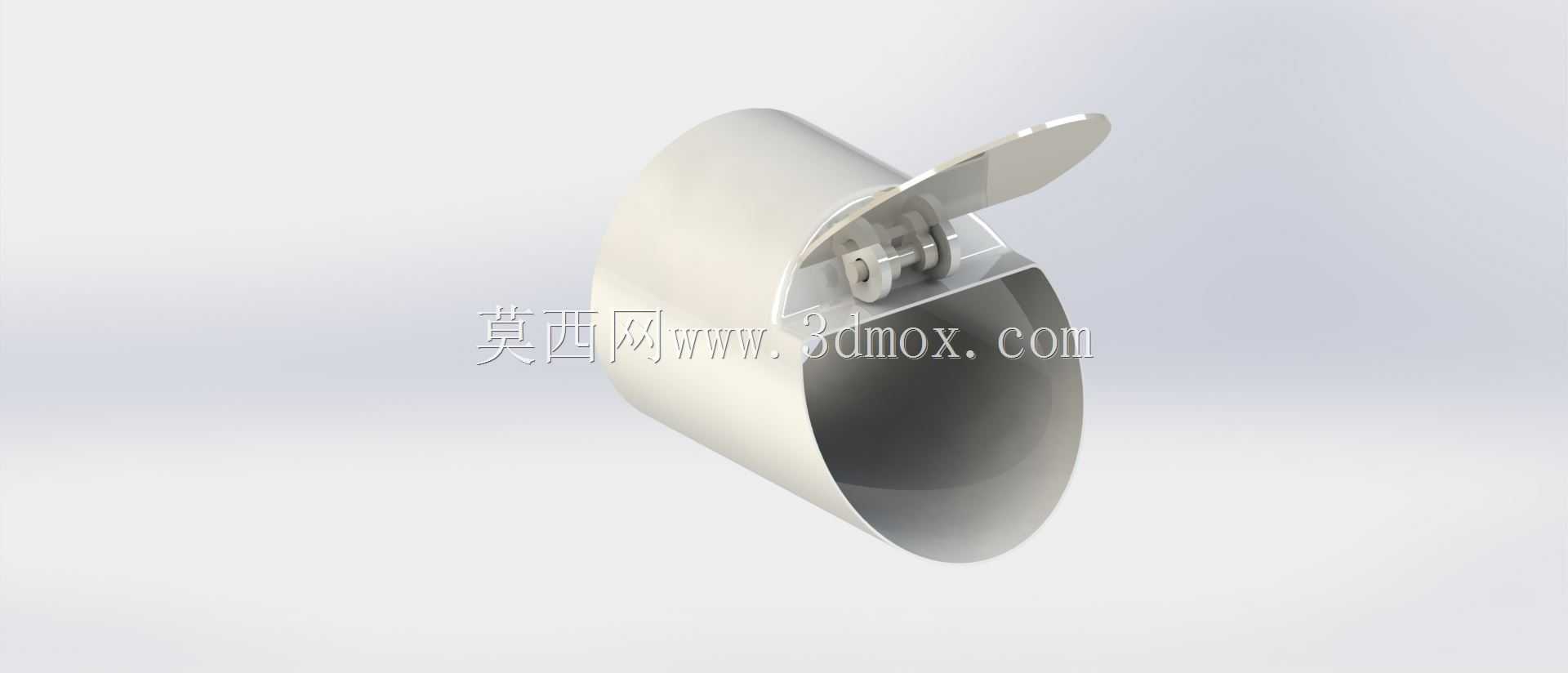

　　结构上，装置主体分为筒状通道、端部铰接密封瓣和限位配合面三部分。筒身承担导流与安装定位作用，内壁尽量保持平滑过渡，减少毛发、纤维、皂垢等常见排水杂质在局部台阶处挂附的概率；端部圆形密封瓣通过铰接件固定在出口侧，依靠自身重力和流道两侧压差实现启闭。正向排水时，水流冲击瓣体使其绕铰链轴线向外开启，介质直接排入下游管道；排水结束后，瓣体在重力作用下回落，与筒端密封面贴合，形成机械隔断。若下游管道出现臭气反窜、污水抬升或小虫沿管壁上爬，密封瓣会被反向压力进一步压向贴合面，压力越高封闭趋势越明显，从而实现被动式止逆。

　　建模时需要重点处理几个配合关系。首先是铰接轴与瓣体耳座的间隙，间隙过小会因塑料件成型公差、水垢积聚导致瓣体卡滞，间隙过大则容易造成瓣体下垂偏摆，密封面错位；实际结构中通常保留适度转动余量，并在耳座处设置耐磨接触面，使瓣体长期反复开合后仍能回到同一闭合位置。其次是密封面的几何形状，圆形瓣片与筒端采用面接触而非线接触，能够容忍少量杂质附着，当液膜分布在贴合面之间时还可增强气密效果。筒身与柔性排水软管连接的部位需控制外径公差和表面粗糙度，既保证软管插入后有足够抱紧力，又避免装配时过度顶推造成软管折曲。

　　从流体路径看，装置并不依赖弹簧、磁铁等附加元件，而是利用重力与压差工作，这使得结构件数量少、故障点集中在铰接区域，后期维护只需检查瓣片是否被毛发缠绕或被硬物垫起。筒体内径应与配套软管通径保持连续，避免突然缩径造成排水峰值时流速升高、噪声增大；瓣片开启角度也需限制在合理范围，既要获得足够排水面积，又不能让瓣片完全贴靠下游管壁而失去回位力矩。端部限位结构可防止开启过位，同时在闭合时提供明确的停靠边界。

　　在卫浴场景中，该装置解决的并非大流量泵送问题，而是长期待机状态下的密封可靠性。排水支管多数时间处于无水或少水状态，传统水封地漏会因蒸发干涸失去隔臭作用，而机械式止逆瓣不依赖存水，在干燥环境下仍能封闭通道。对于洗衣机排水这类间歇性、带泡沫和纤维杂质的工况，筒身内壁与瓣片边缘应避免深筋和尖角，以便日常冲洗时带走附着物；铰接点位置宜高于正常液面回流路径，减少污垢在转轴处累积。

　　三维设计过程中，可先依据目标软管外径和预埋管内径确定筒体长度、壁厚与插入段长度，再根据排水流量估算瓣片开启角度和通流面积。瓣片厚度需在刚性与密封性之间平衡：过薄容易在反向压力下翘曲，过厚则增加关闭冲击和自重偏差。铰接耳座与筒体端部建议采用一体化成型思路，减少装配零件；密封瓣可采用耐水、耐清洁剂的塑料材质，贴合面保持平整，不需要复杂橡胶嵌件也能形成基础密封。整体结构外形规整、安装方向明确，适合作为排水系统末端的通用防回流配件进行结构选型与干涉检查。
