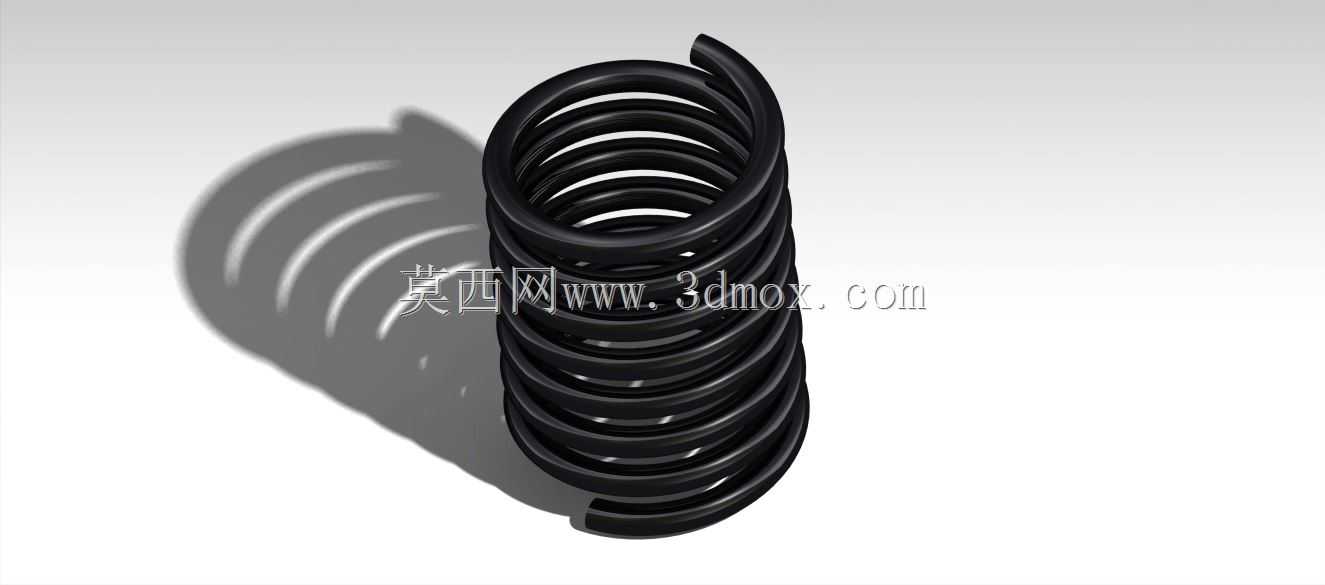

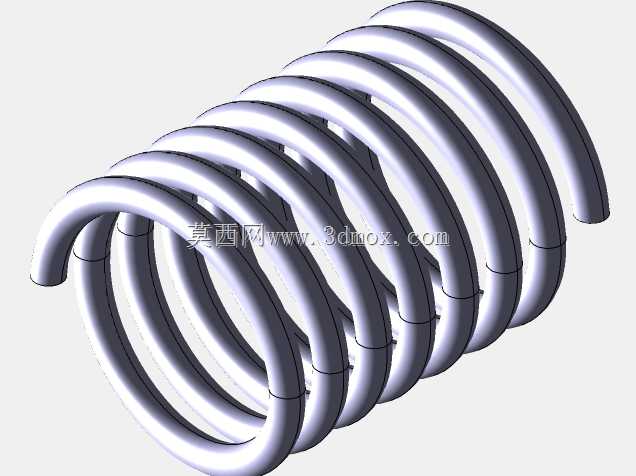

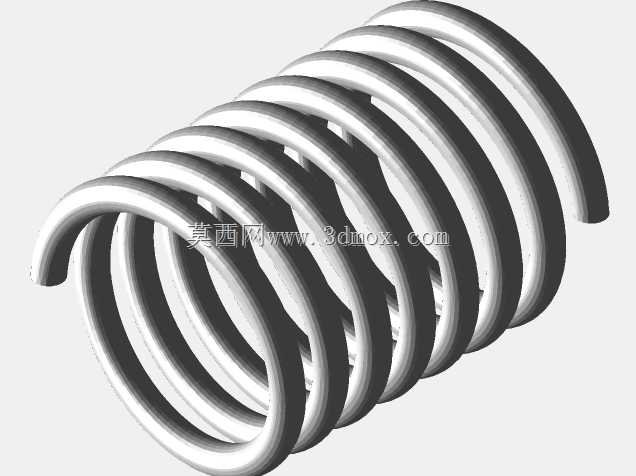

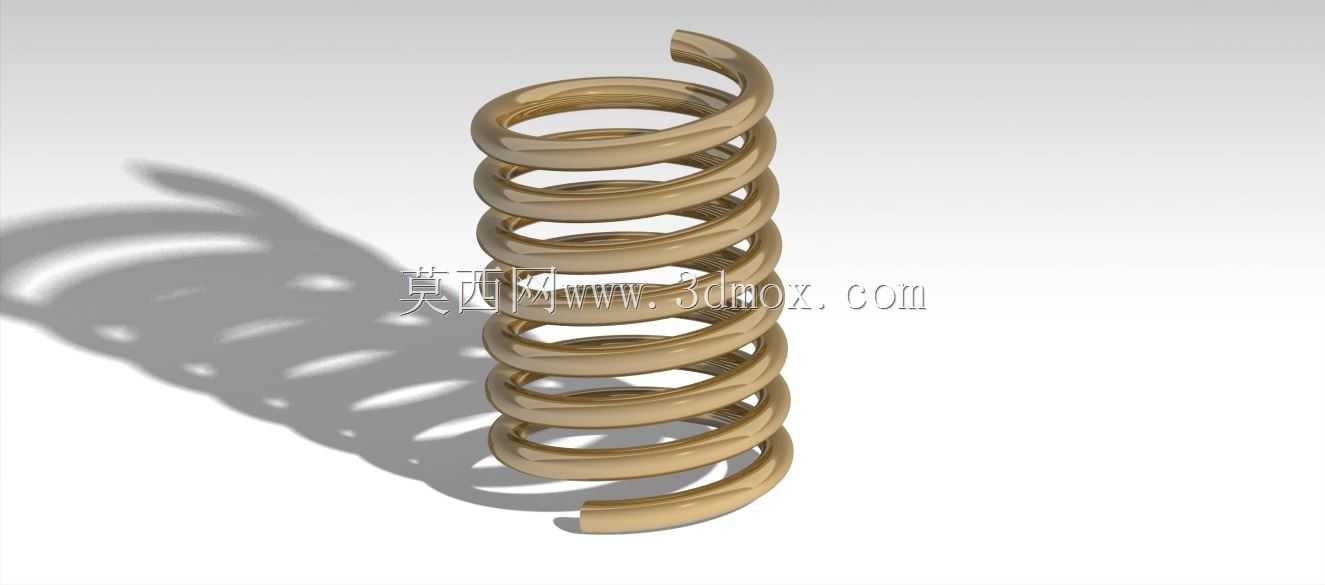

两端收口式圆柱螺旋压缩弹簧结构

　　这类两端带收口结构的圆柱螺旋压缩弹簧，在通用机械领域的应用覆盖极广，小到低压电器的触点复位结构，大到工程机械的缓冲支撑模组，都能见到同结构弹性元件的身影。不同于常规等节距通径弹簧，两端收口的设计核心是为了匹配安装时的定位需求，常规通径弹簧在安装到沉孔或者导杆上时，端部容易出现卡滞、偏磨的问题，收口后的端部直径略小于弹簧主体外径，能顺利嵌入安装位的定位槽，同时在弹簧受压缩产生形变时，端部不会因为径向扩张卡在安装孔内壁，大幅降低往复运动过程中的卡滞风险。从功能特性上看，这类弹簧主要承担载荷缓冲、位移复位、振动吸收三类作用，在阀门启闭结构中，它能提供稳定的预紧力保证密封面紧密贴合，避免介质泄漏；在自动化输送线的阻挡机构中，

　　它可以吸收工件碰撞产生的瞬时冲击力，避免硬接触造成的工件磕碰或者机构变形；在小型机电产品的按键结构中，它能提供均匀的复位弹力，保证按键按压手感一致，长期使用不会出现弹力衰减导致的按键卡滞。设计这类弹簧结构时，首先要确认安装边界的尺寸约束，弹簧的主体外径要比安装沉孔的内径小0.5到1毫米，预留出压缩过程中的径向膨胀余量，避免工作时弹簧与孔壁摩擦产生异响和磨损；两端收口段的直径要匹配导杆或者定位凸台的尺寸，间隙控制在0.2到0.3毫米，既保证安装时的同轴度，又不会因为间隙过小导致装配困难。节距的选择要结合工作行程来确定，常规工况下弹簧压缩到最大工作行程时，圈与圈之间要保留0.1倍线径的间隙，避免并圈时产生刚性冲击，

　　同时要校核弹簧的刚度曲线，保证在整个工作行程范围内弹力变化率符合设计要求，不会出现行程末端弹力陡增的问题。线径的选择直接决定弹簧的承载能力，要结合最大工作载荷来计算，同时要考虑材料的许用切应力，避免长期载荷作用下出现永久变形。建模过程中要注意螺旋线的过渡处理，两端收口段的螺旋升角要和主体段平滑过渡，不能出现曲率突变，否则实际生产时卷簧工序容易出现应力集中点，导致弹簧在交变载荷下提前断裂。端部的并圈处理要贴合实际加工工艺，收口端的最后一圈要和相邻圈紧密贴合，保证安装时端部的支撑面平整，不会出现倾斜导致弹簧受力偏载。实际选型应用时，还要结合工作环境调整参数，如果是在腐蚀环境下使用，要匹配对应的耐腐蚀材料，同时调整表面处理工艺；

　　如果是在高温工况下使用，要考虑材料的高温弹性模量变化，预留足够的弹力余量，避免高温下弹力衰减导致机构失效。安装时要保证弹簧两端的支撑面平行，且与弹簧轴线垂直，否则会导致弹簧受力不均，局部应力过大提前失效，同时如果是高速往复运动的工况，要考虑加装导杆或者导套，避免弹簧在压缩过程中出现侧向弯曲，影响使用寿命。
