剪式螺旋顶升支撑装置结构设计

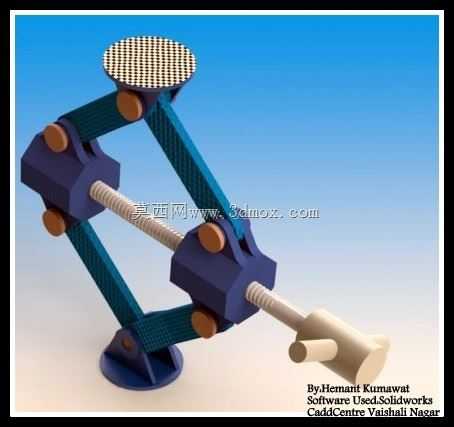

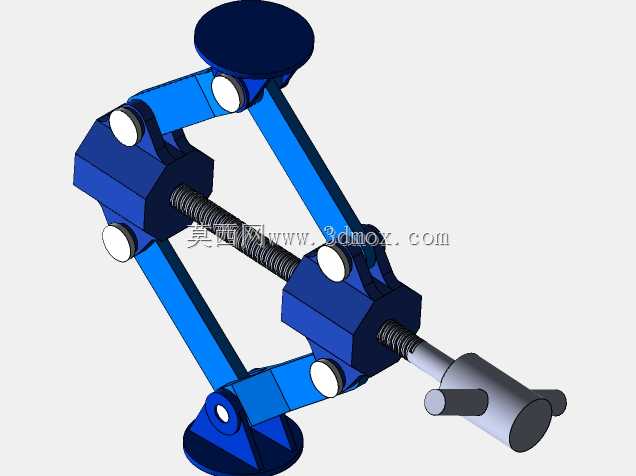

　　该剪式螺旋顶升结构主要面向设备检修、工装调平、轻型物料举升场景使用，区别于大吨位液压千斤顶，这类结构更适合短行程、小载荷的精准顶升作业，常见于小型设备安装找平、模具微调、工位工件临时支撑等工况，作业时无液压油泄漏风险，长时间承载不会出现卸荷回落问题，支撑稳定性更优。从功能实现逻辑来看，该结构采用剪式交叉臂作为力的传递载体，通过中部贯穿的梯形丝杠转动，带动两个铰接滑块沿臂体滑槽同步位移，改变交叉臂的开合角度，进而实现顶部支撑盘的垂直升降，梯形丝杠具备自锁特性，顶升到位后无需额外锁止机构即可保持支撑高度，作业安全性有充足保障。顶部支撑盘采用网纹滚花面设计，增大与被支撑工件接触面的摩擦力，避免顶升过程中工件滑移，底部采用圆盘式底座，

　　增大与地面或安装基面的接触面积，降低单位面积压强，防止承载时底座下陷或侧倾，铰接位置均采用圆柱销轴配合耐磨衬套，减少反复升降过程中的铰接磨损，延长结构使用寿命。设计过程中优先考虑了手动操作的力臂匹配，丝杠末端的横向手柄长度经过力矩核算，单人施加常规握力即可完成额定载荷的顶升动作，无需额外加力杆，操作便捷性适配现场单人作业需求。安装边界方面，该结构完全收拢时整体高度较低，可塞入间隙较小的设备底部作业空间，完全展开时的顶升行程覆盖常规轻型顶升作业的高度需求，整体外轮廓尺寸紧凑，收纳后不占用过多工位存放空间，铰接点的间隙控制经过反复优化，升降过程中无明显横向晃动，顶升过程的垂直度偏差控制在工装作业允许范围内，

　　可直接用于对支撑精度有一定要求的设备调平场景。结构各部件均采用常见机械加工工艺即可生产，臂体采用型材切割成型，丝杠采用标准梯形丝杠改制，铰接销轴为标准圆柱销，加工成本可控，后期维护仅需定期在铰接点和丝杠螺纹处加注润滑脂即可，无需复杂的保养流程，适合车间工位、维修班组作为常备辅助工装使用。
