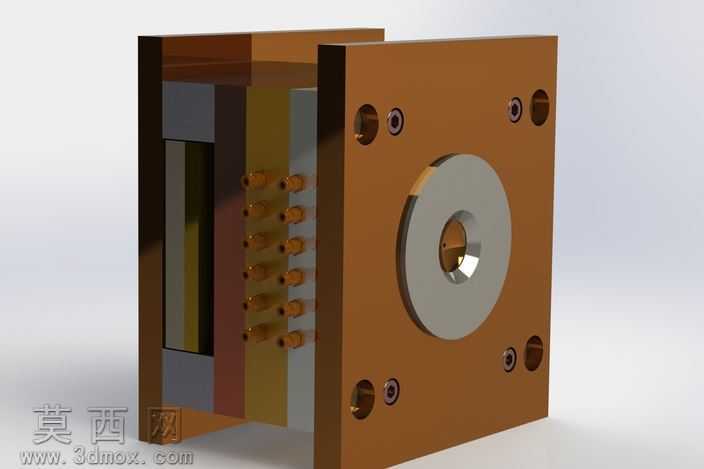

多板组合式注塑模具爆炸结构展示

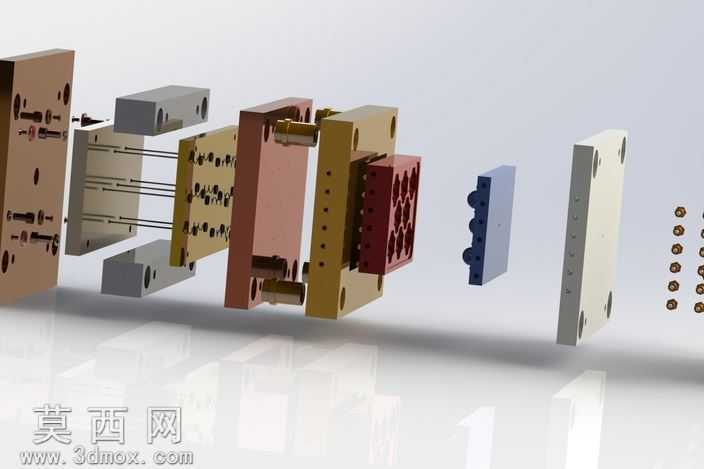

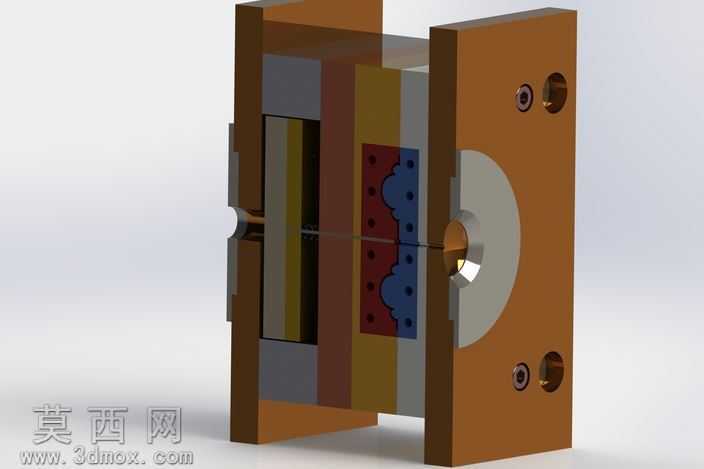

本作品为多板组合式注塑模具的三维爆炸结构展示模型，建模阶段采用自顶向下的设计思路，先完成模具整体成型方案的框架搭建，再逐一拆分各功能板件的独立结构，确保每一块模板的定位孔、导柱通道、型腔安装位都完全匹配装配公差要求。建模过程中对每一块模板的边缘倒角、安装孔位深度、流道开槽尺寸都做了精准参数化设定，所有配合面的公差预留符合实际注塑加工的行业标准，避免出现装配干涉的问题。渲染阶段采用哑光金属材质区分不同功能的模板，公模板、母模板、顶出板、流道板分别赋予不同色调的金属质感，既清晰区分各部件的功能分区，也还原了实际模具钢材的表面处理效果，背景采用浅灰色渐变环境，搭配柔和的漫反射打光，让爆炸状态下的每一个部件轮廓都清晰可见，同时保留了金属材质的细微反光质感，不会出现过曝或者细节丢失的问题。结构设计上采用标准的细水口模架结构，依次排列了面板、水口板、A板、B板、顶针面板、顶针底板、底板等核心组件，导柱、导套、紧固螺丝、复位杆等标准件都按照实际规格1:1建模还原，型腔部分采用多穴排布设计，可同时完成多个小型塑胶件的注塑成型，冷却水道的排布也在模型中做了清晰呈现，保证注塑过程中的温度均匀性。爆炸视图的排布逻辑遵循模具实际开模顺序，将各板件沿开模方向等距拉开，清晰展示每一层板件之间的配合关系和连接结构，让观看者可以直观理解模具从合模注塑到开模顶出的完整工作流程，各部件的相对位置完全符合实际开模动作的运动轨迹，没有出现结构错位的问题。
