手动榨汁器塑料模具三维结构设计

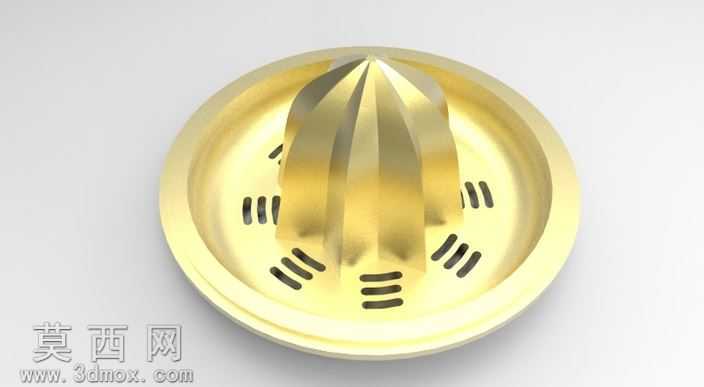

本作品为手动榨汁器成型所用的塑料模具三维设计，整体围绕家用手动榨汁头的产品形态展开全参数化建模，建模过程中严格遵循注塑模具的设计规范，先完成榨汁器产品本体的结构还原：产品整体为圆盘式基座搭配中心多棱锥状榨汁凸台，凸台表面做均匀的棱面凸起处理，用于摩擦 citrus 类水果表皮实现榨汁功能，基座盘面均匀分布多组长条形沥水孔，可在榨汁过程中实现果汁与果籽、果渣的初步分离，产品边缘做圆弧翻边处理，既提升使用时的握持安全性，也能避免注塑成型后出现锐边毛刺。完成产品结构建模后，进一步开展模具整体结构设计：首先根据产品的对称形态确定一模一腔的型腔布局，分型面选取在产品最大轮廓的翻边端面处，确保开模时产品可顺利留于动模侧，不会出现粘定模的问题。针对产品表面的多组沥水孔结构，在动模侧设计对应尺寸的成型镶件，镶件采用快拆式结构设计，既方便后续加工时的精度控制，也能在量产过程中出现镶件磨损时快速更换，降低模具维护成本。流道系统采用圆形截面流道设计，从浇口套延伸至产品中心位置，采用点浇口进料方式，确保熔融塑料可均匀填充至型腔各个角落，避免出现缺胶、熔接痕明显的成型缺陷，同时点浇口在开模时可自动拉断，减少后续浇口修剪的人工工作量。冷却系统围绕型腔与型芯做环绕式水路布局，水路直径选取行业通用的8mm规格，水路与型腔壁的距离保持均匀一致，确保注塑过程中型腔各位置温度均匀，减少产品成型后的翘曲变形问题。材质渲染阶段，将模具的型腔、型芯部分设置为模具钢材质，还原金属的哑光金属质感，将产品榨汁器部分设置为食品级PP塑料的亮面金色质感，还原量产成品的视觉效果，同时对模具的导柱、导套、紧固螺丝等标准件做单独的材质区分，清晰展示模具各部件的装配关系。整个建模过程中对所有装配部件做干涉检查，确保开模、合模行程内各部件不会出现运动干涉，脱模机构采用顶针板搭配均匀分布的圆顶针，顶针位置避开产品的外观面与沥水孔结构，确保顶出过程中产品受力均匀，不会出现顶白、顶穿的成型问题，整体设计兼顾了注塑成型的工艺可行性与量产时的生产效率，可直接用于后续的模具加工与试模环节。
