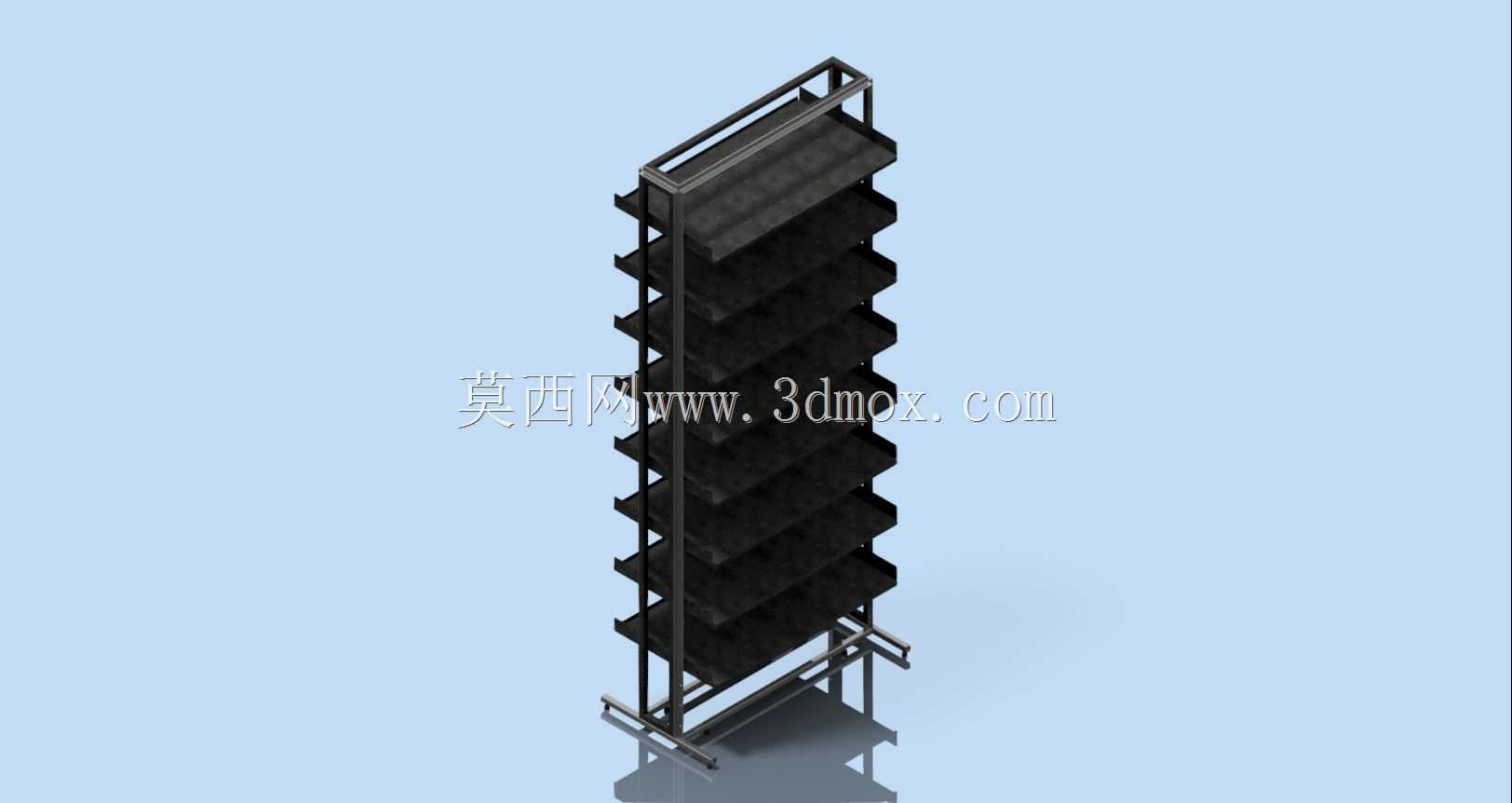

多层立式车间物料存储置物架结构

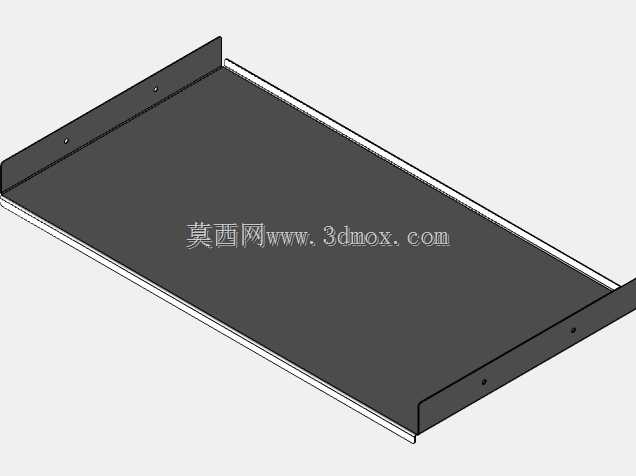

　　这款多层立式存储架主要面向生产车间的零散物料、工装夹具、半成品工件的分类存放场景，在机加工车间、装配工位旁、备品备件存放区都能适配使用，可有效解决生产现场物料随意堆放、找件耗时、作业面杂乱的常见问题。从结构设计来看，整体采用窄长立式布局，占地投影面积极小，可充分利用车间垂直方向的闲置空间，尤其适合工位侧边、通道旁、设备间隙这类狭窄区域布设，不会占用主作业通行空间。主体框架采用矩形管材焊接成型，立柱与层板支撑位做了满焊加固处理，每层承载面为平整板式结构，边缘做了上翻挡边设计，可避免放置的圆形工件、零散小盒从侧边滑落，层间预留高度经过梯度适配，既可以放置扁平状的工装板、垫片类物料，也能容纳一定高度的盒装配件、小型工具组套。

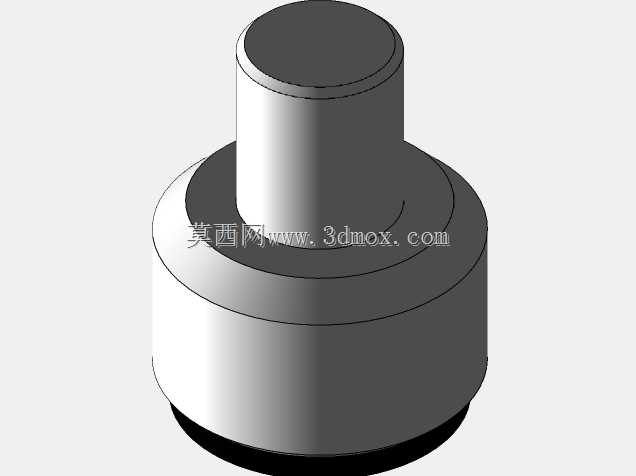

　　架体底部设置了方形接水盘结构，可承接工件携带的切削液、清洗残液，避免废液直接滴落到地面造成污染，接水盘为抽拉式设计，日常清理废液无需挪动架上存放的物料。架体顶部设置了整圈防护栏，最高层放置物品时可起到限位防护作用，避免取放下层物料时误碰导致高层物品坠落。从安装边界来看，架体底部为平整支撑脚，可直接放置在硬化水泥地面上，无需做地脚螺栓固定，若需移动位置可配合叉车从底部框架间隙插入转运，也可在支撑脚处加装脚轮变为移动式存储架，适配需要频繁调整工位布局的柔性生产场景。设计过程中重点考量了车间现场的使用工况，所有外露棱边都做了倒角打磨处理，避免作业人员取放物料时被锐边划伤，层板与框架的连接位做了加强筋补强，

　　满载状态下不会出现层板下挠变形的问题，整体结构无多余复杂构件，生产加工难度低，日常维护仅需定期检查焊接位是否出现脱焊即可，长期使用过程中不易出现结构故障。不同层位可根据存放物料的类型做功能区分，比如低层放置重量较大的重型工装夹具，中层放置日常取用频率高的常用配件，高层放置使用频率较低的备用零件，符合车间作业人员的取物动作习惯，减少弯腰、登高取物的频次，提升工位旁物料取用的效率。
