小型立式劈柴切割设备结构设计

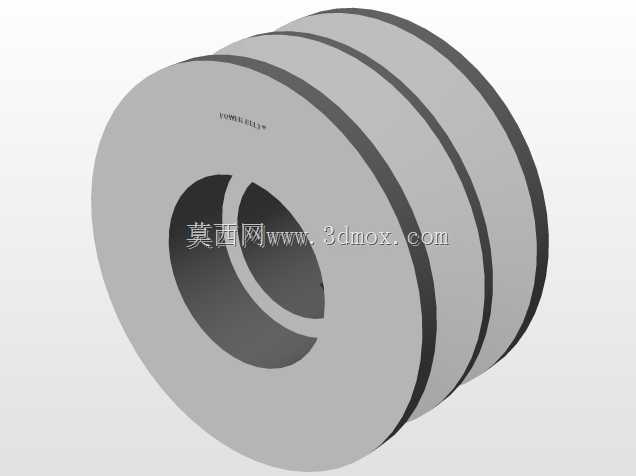

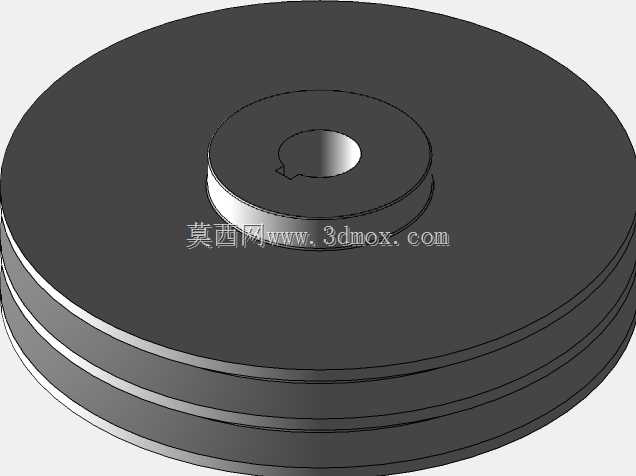

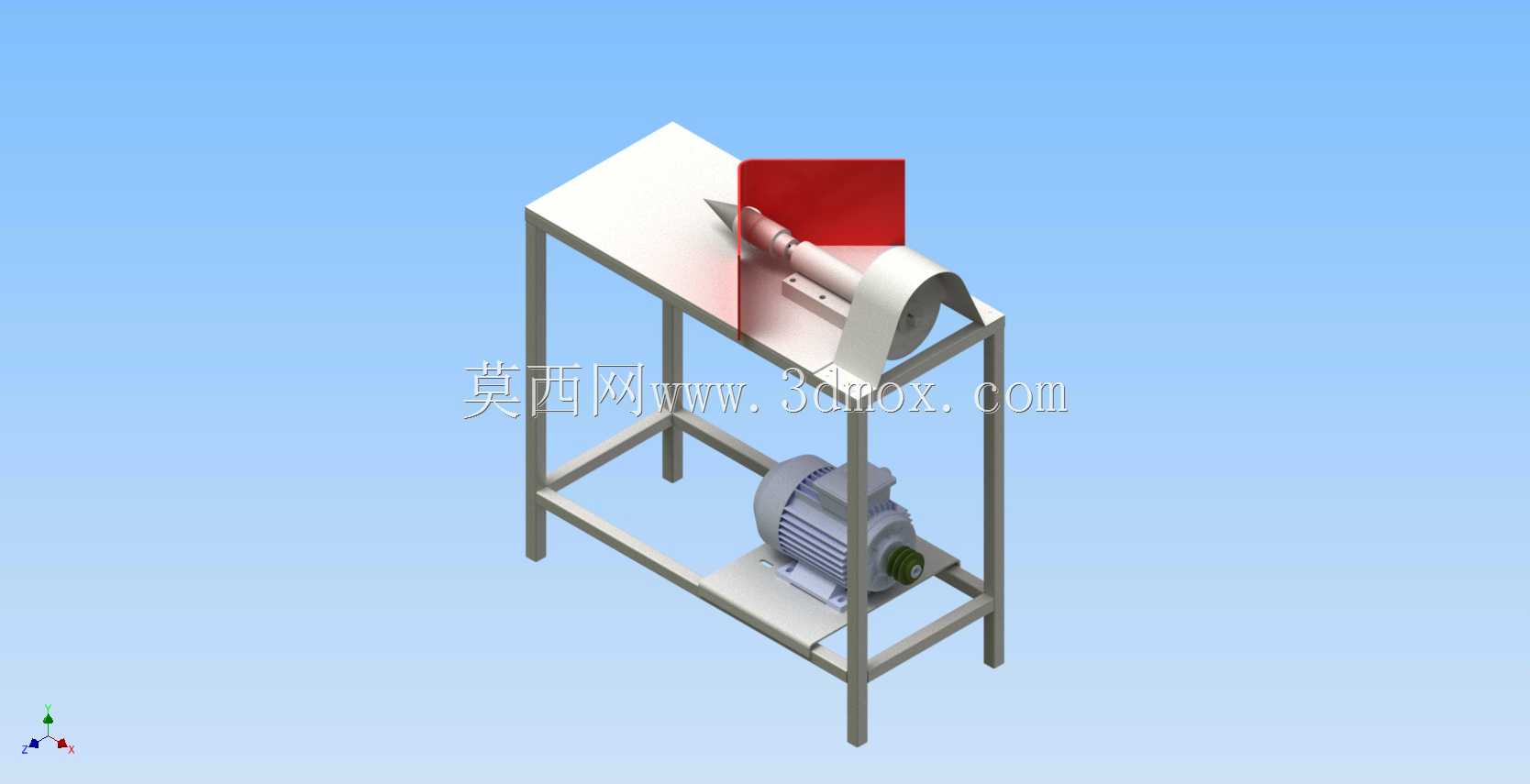

　　这款小型立式劈柴切割设备，主要面向农村家庭柴火处理、小型木材加工点的短料劈分工序设计，可适配直径15cm以内的圆木段、枝桠材的劈切作业，替代传统斧头劈柴的高劳动强度模式，降低人工操作的安全风险。设备整体采用方管焊接机架作为承载主体，机架底部预留电机安装位，通过带传动将动力传递至上部的切削主轴，主轴端安装楔形劈刀与定位挡板，待加工木料从进料侧推送至切削位，依靠电机驱动的旋转劈刀完成木料的纵向劈分，单次推送即可完成单段木料的劈切作业，操作门槛低，无需专业培训即可上手。从结构设计逻辑来看，机架采用40*40mm方管组焊成型，整体高度控制在1100mm左右，操作台面高度适配成年人工站立作业的舒适区间，台面宽度设置为500mm，

　　既预留足够的木料摆放空间，也不会占用过大的场地安装面积，底部框架设置横向加强筋，避免电机高速运转时产生的共振导致整机晃动，机架底部可通过膨胀螺栓与地面固定，也可加装脚轮实现场地内的灵活转移。切削区域设置半包围式防护挡板，挡板采用3mm厚钢板折弯成型，既可以阻挡劈切过程中飞溅的木屑，也能对木料推送起到侧向定位作用，避免木料偏移导致切削卡滞。主轴组件采用带座轴承固定在台面下方，传动带外侧设置可拆卸的防护罩，避免杂物卷入传动结构，同时方便后期维护时更换传动带。电机选用常规四级异步电机，安装位设置长条形调节孔，可通过调整电机位置张紧传动带，无需额外增设张紧轮，简化整体结构的同时降低制造成本。设备的进料侧预留足够的操作空间，

　　操作人员可站在设备侧方推送木料，避开切削刀具的正前方区域，从结构布局上降低操作安全隐患。下部电机安装位设置承托钢板，钢板与机架采用螺栓连接，可适配不同功率的电机安装，满足不同切削负载的使用需求。整体结构没有复杂的传动组件，零部件多为标准型材与通用标准件，加工制造难度低，后期维护更换配件的成本低廉，适合小规模加工场景的长期使用。
