带脚轮圆形车间物料转运托盘结构

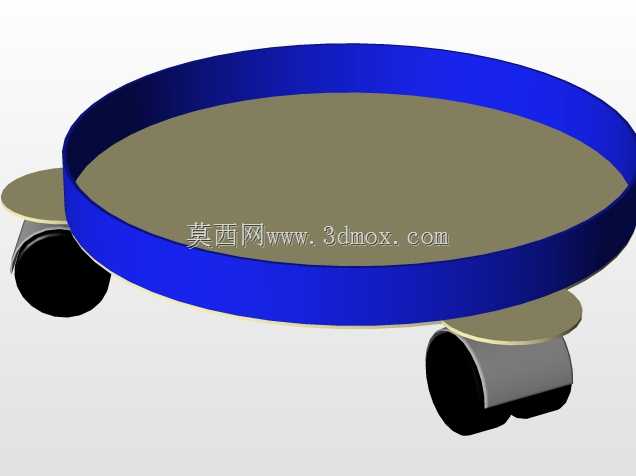

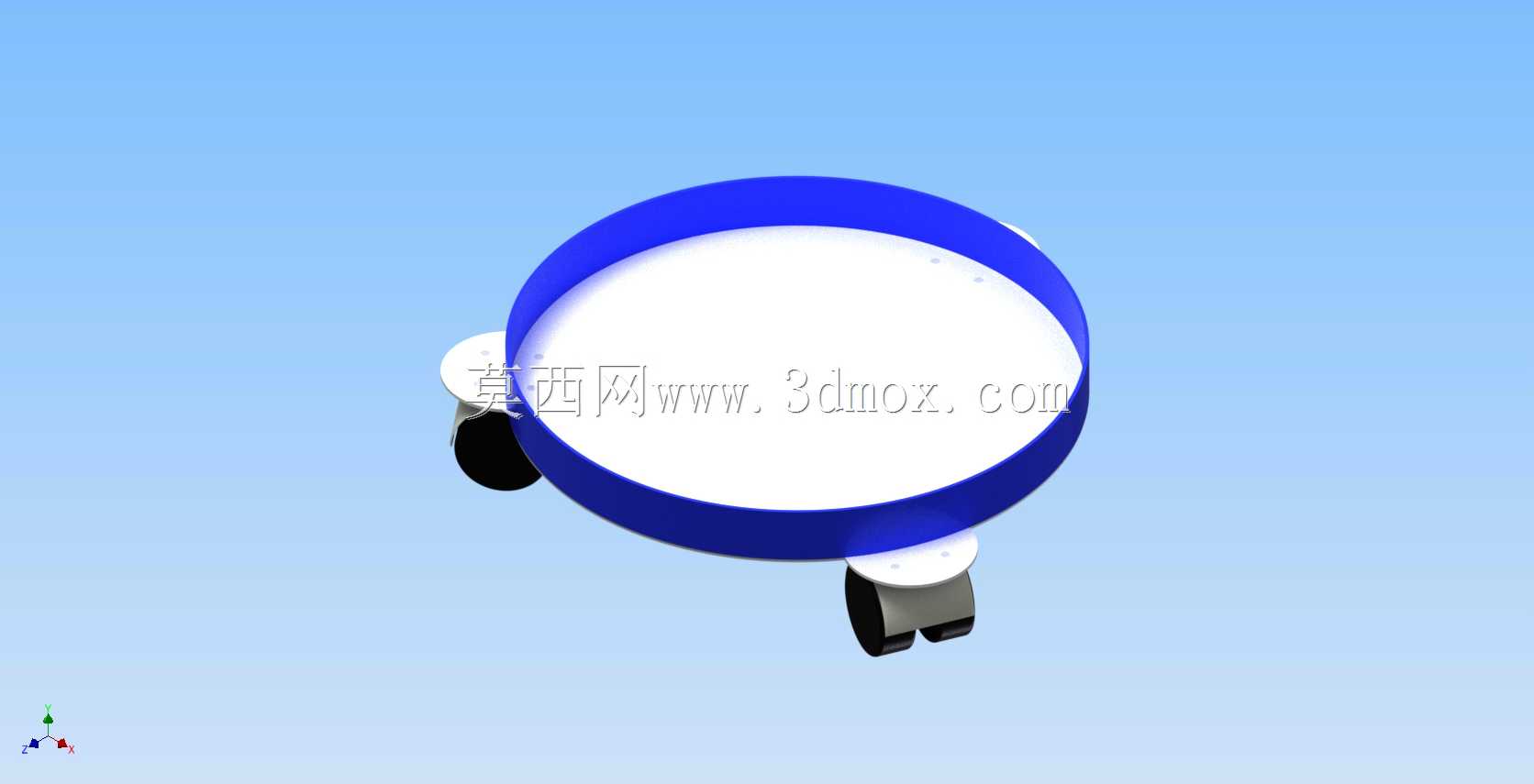

　　这款带脚轮的圆形承载托盘，主要面向生产车间内部的工序间物料周转、线边临时物料存放场景设计，区别于常规的方形栈板，圆形轮廓在狭窄的设备间隙、转弯通道内移动时，不会出现棱角剐蹭设备柜体、管线支架的问题，适配多台加工设备排布紧凑的机加工车间、电子组装产线的物料转运需求。从结构设计逻辑来看，托盘主体采用环形围边加平面承载面的结构，围边高度控制在合理范围，既可以防止放置在托盘上的工件、料盒在移动过程中从侧边滑落，又不会因为围边过高导致取放底层物料时出现卡滞，承载面做了平整化处理，没有多余的凸起结构，不管是放置方形的零件周转箱，还是圆形的坯料桶，都能保证接触面受力均匀，避免局部应力集中导致托盘变形。底部的脚轮采用均匀分布的三点支撑布局，

　　相比四轮结构，三点支撑可以自动适应车间地面存在的微小不平整，不会出现某个脚轮悬空导致托盘晃动、物料倾翻的问题，脚轮选型上采用带耐磨滚动面的万向轮，其中两个脚轮可附带刹车结构，停放在线边工位时踩下刹车即可固定托盘位置，不会被过往人员、转运设备误碰移位。设计过程中充分考虑了安装边界，托盘整体外径控制在适配常规车间通道宽度的尺寸，脚轮安装位置向内收进一定距离，避免移动时脚轮突出托盘轮廓剐蹭周边物体，承载面的离地高度经过测算，匹配操作人员站立取放物料的舒适高度，不需要过度弯腰就能完成物料取放，降低长时间周转作业的劳动强度。托盘的承载能力按照常规车间周转的单批次物料重量设计，主体结构的壁厚经过受力校核，在满载状态下不会出现盘面下凹、

　　围边变形的问题，移动过程中转向灵活，推行时阻力小，即使承载较重的金属坯料，单人也可以轻松完成转向、移位操作，适配小批量多频次的车间物料转运需求，不需要额外配置叉车等重型转运设备，就能完成工序间的短距离物料转移，提升车间内部物料流转的灵活性。
