头戴式有线耳机结构设计三维数模

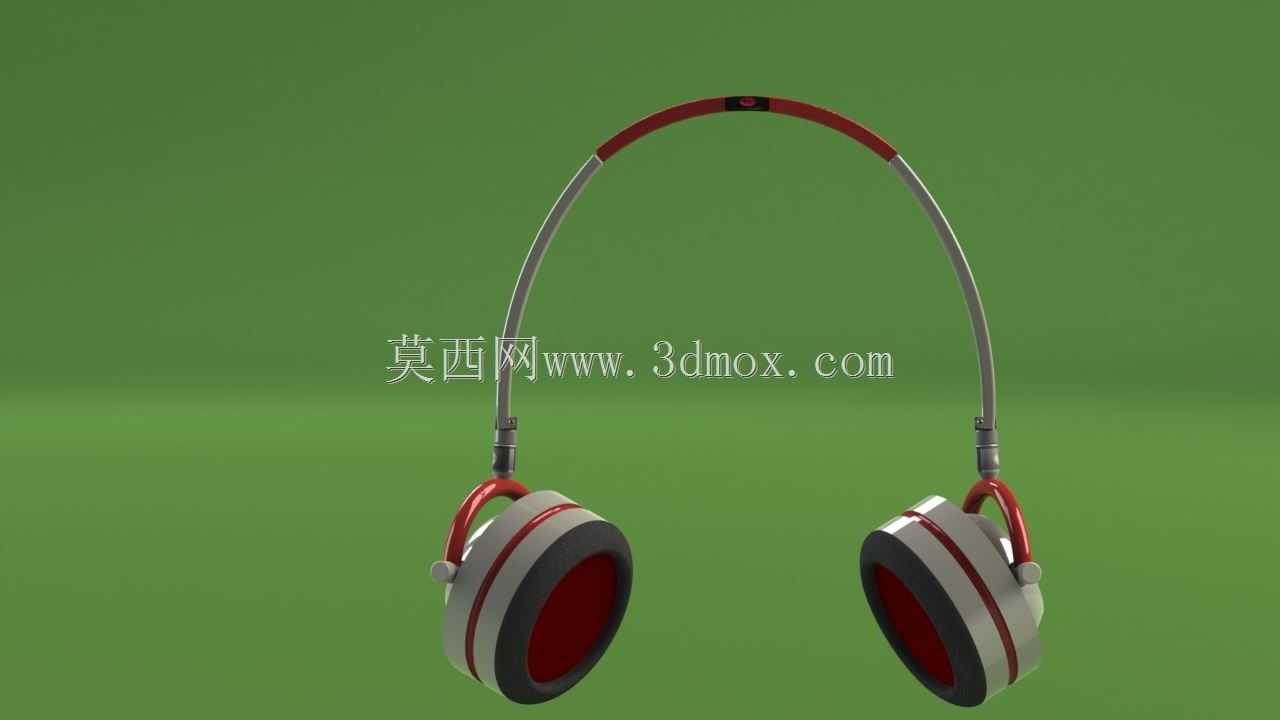

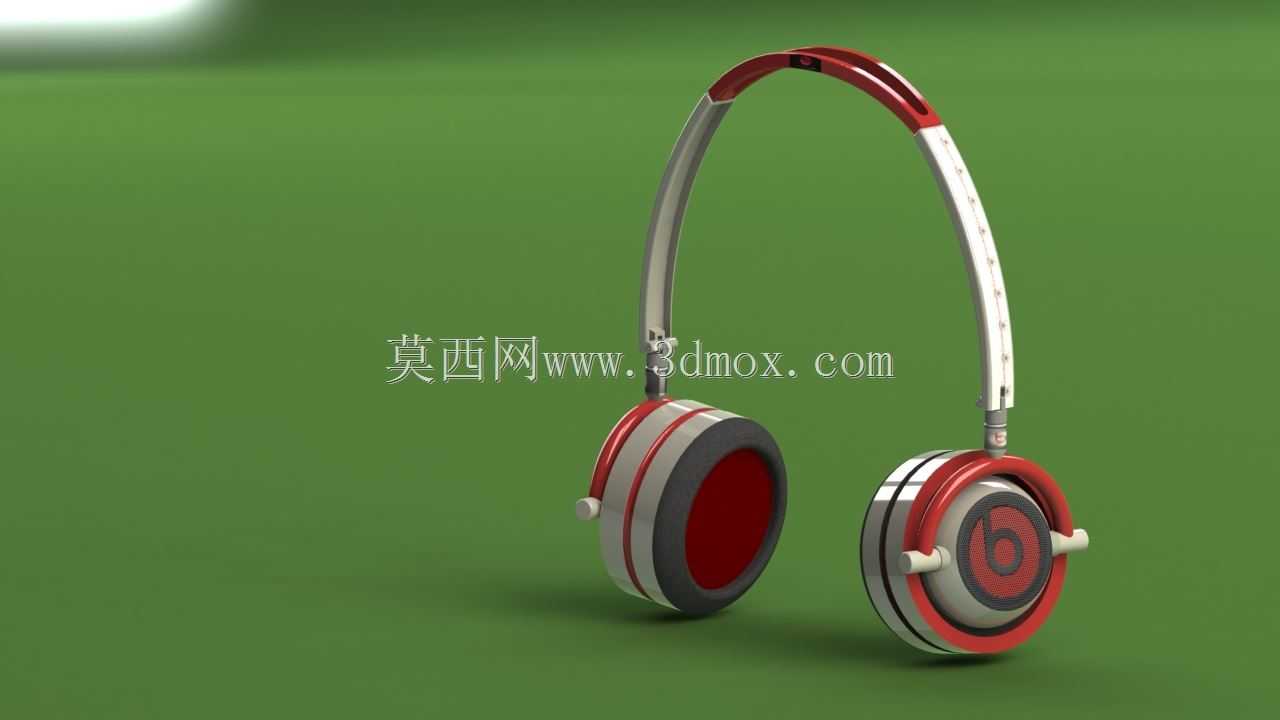

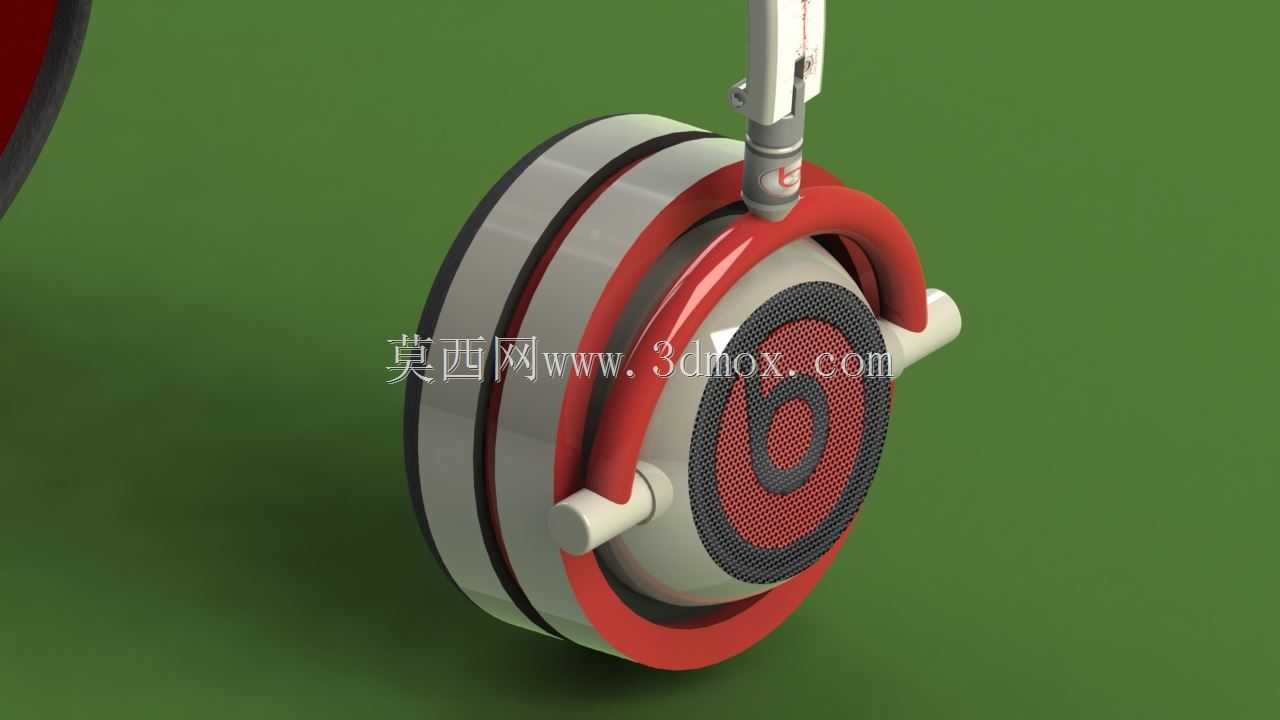

　　这款头戴式耳机的三维结构设计，首先围绕日常佩戴的人机工程边界展开，头梁部分采用弧形渐变曲率设计，整体展开宽度适配多数成年人头围尺寸，头梁内侧预留了柔性缓冲垫的安装槽位，槽深控制在3mm，既保证缓冲垫压缩后能贴合头顶轮廓分散压力，又不会因垫体过厚导致整体佩戴重心上移产生滑落风险。耳罩部分采用圆形同轴结构设计，耳罩外壳与内侧发声单元腔体采用嵌套式装配结构，两者之间预留1.2mm的止口配合间隙，方便后期组装时打胶固定或者卡扣卡接，耳罩外侧的装饰标识区域做了下沉0.8mm的凹槽设计，可直接粘贴金属质感装饰片或者做丝印处理，无需额外增加装配零件。

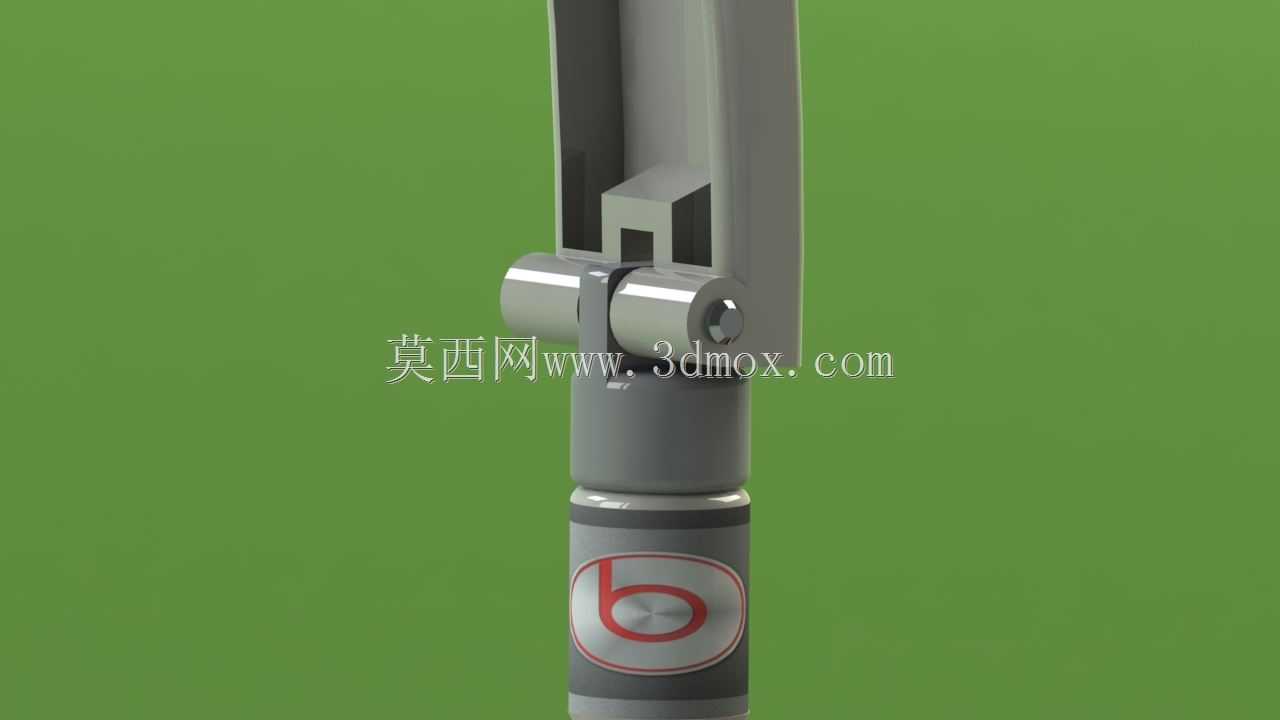

　　从实际使用场景来看，该结构适配日常桌面办公、个人影音娱乐、轻度移动出行等多种使用环境，头梁与耳罩的连接部位采用了可转动的铰接结构，铰接轴的转动角度范围设置为正负15度，能够适配不同耳位的角度偏差，保证耳罩可以完整贴合耳廓周围，提升佩戴密封性与隔音效果。铰接部位的转轴内部预留了走线通道，耳机线材可以从头梁内部穿过经转轴进入耳罩腔体，避免线材外露产生拉扯损坏的问题，同时转轴处设置了阻尼限位结构，转动时能保持稳定的悬停角度，不会出现松垮晃动的情况。

　　设计过程中优先考虑了零部件的装配可行性，头梁主体采用内外双层结构，外层为硬质支撑骨架，内层为软质接触层，两者通过侧边的卡扣结构连接，无需额外螺丝固定，减少装配工序。耳罩的耳垫部分采用可拆卸式卡接结构，卡爪均匀分布在耳罩壳体边缘，共设置6个卡接点，拆卸时只需轻微用力即可拔下，方便后期更换耳垫或者清理内部积灰。发声单元的安装位设置了定位凸台，凸台高度2mm，能够精准卡住单元外圈，避免单元在壳体内晃动产生异响，单元出线位置预留了线卡固定槽，可将线材卡在槽内防止拉扯时焊点受力脱落。

　　从安装边界来看，单侧耳罩的整体外径控制在70mm，厚度32mm，不会因为尺寸过大挤压脸颊部位，头梁收缩到最短位置时整体高度为180mm，拉伸到最长位置时可达220mm，能够适配不同头型的佩戴需求。整体结构的壁厚控制在1.8mm-2.2mm之间，既保证壳体有足够的结构强度，日常跌落或者挤压时不会轻易开裂，又能控制整体重量，单侧耳罩连同内部单元的重量控制在85g以内，长时间佩戴不会产生明显的压迫感。耳机出线位置设置在左侧耳罩下端，出线口做了圆角过渡处理，避免线材反复弯折时出现外皮破损的问题，出线口处还预留了线尾护套的安装位，护套长度15mm，能够进一步提升线材弯折处的使用寿命。
