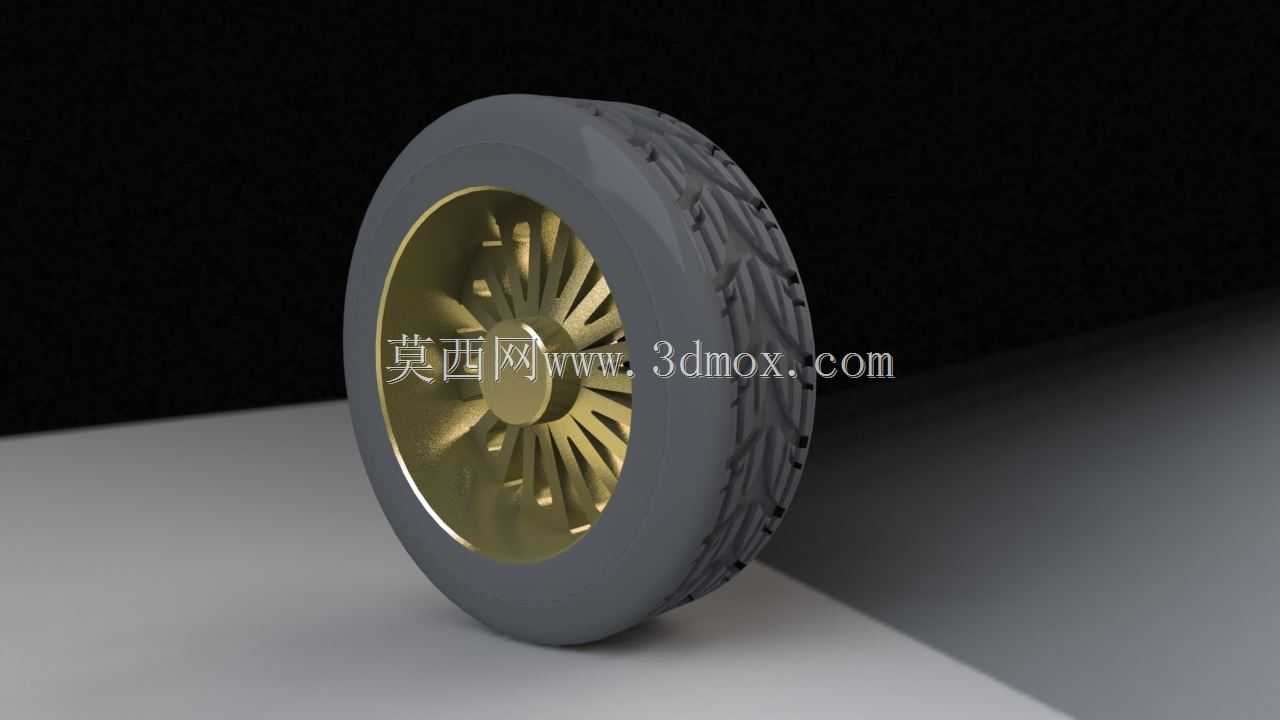

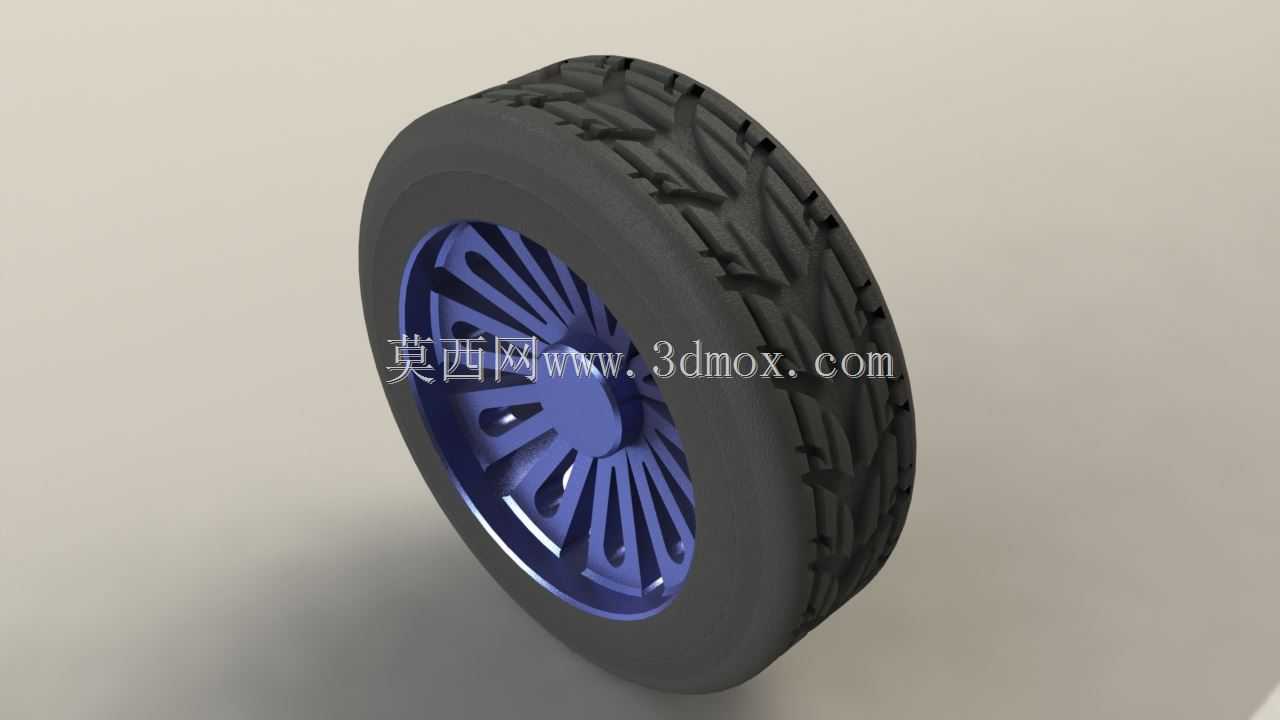

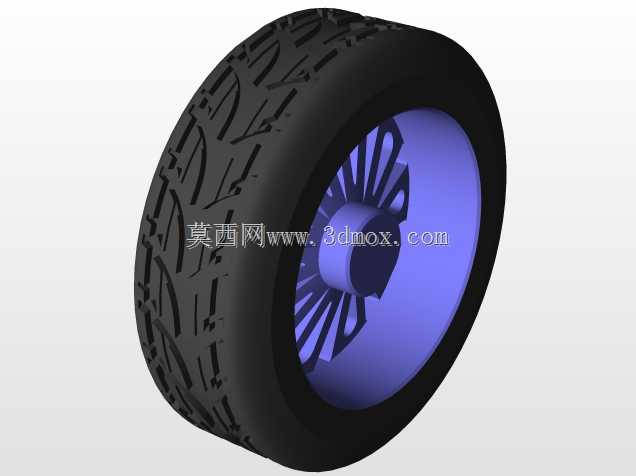

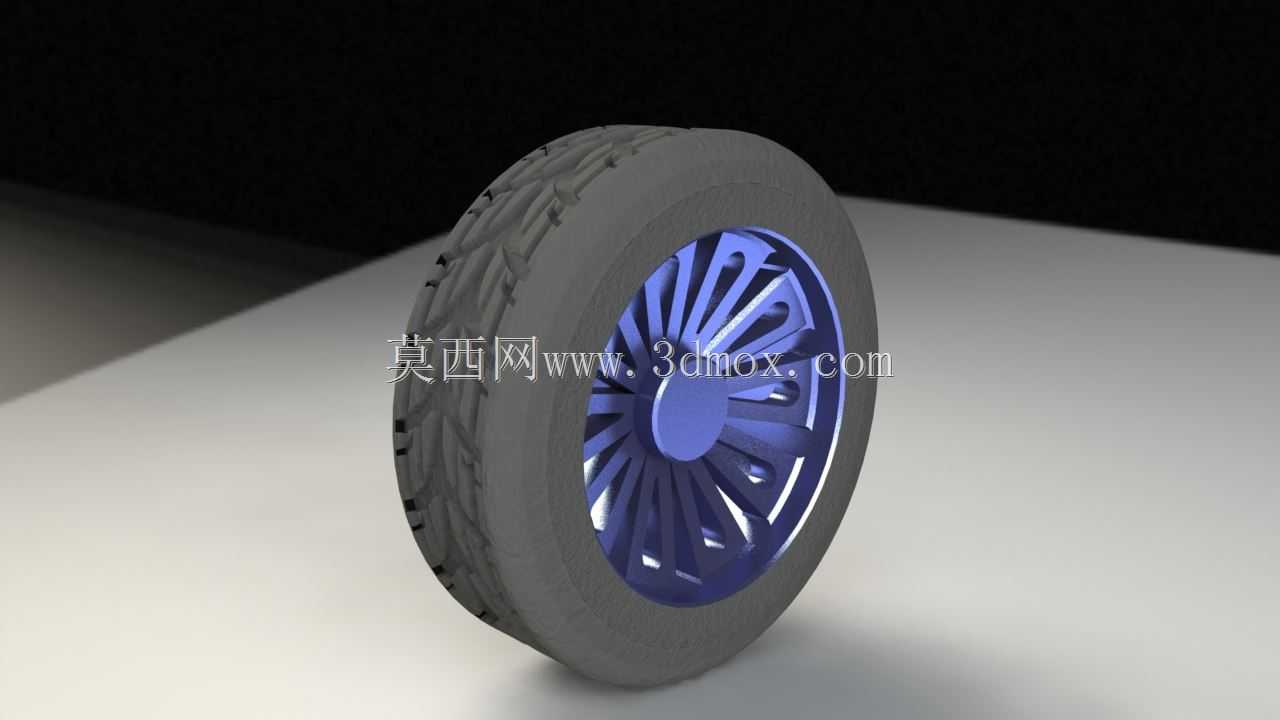

汽车辐条式轮圈带轮胎装配结构

　　该轮圈结构主要适配乘用车辆的行走系统，作为整车与地面接触的核心承载部件，直接承担车辆整备质量、行驶过程中的动载荷以及转向、制动时传递的力矩，日常应用覆盖城市通勤、常规铺装路面行驶等多数民用车辆使用场景。设计阶段优先考虑轮辋与轮胎的配合密封性，轮辋的胎圈座角度、凸缘高度均参照常规民用真空胎的安装尺寸设定，保证轮胎充气后能紧密贴合轮辋密封面，避免行驶中出现漏气、胎圈脱开的风险。辐条采用多辐放射式布局，在保证整体刚度的前提下尽可能降低轮圈自身重量，减少非簧载质量，提升车辆行驶时的悬挂响应速度与操控稳定性，每根辐条的截面做了渐变处理，靠近轮毂安装座的位置厚度更大，向轮辋方向逐渐收窄，匹配不同位置的受力分布，避免应力集中导致的结构失效。

　　轮毂中心的安装面设置了对应螺栓孔的定位凸台，与车辆转向节、轮毂轴的安装边界完全匹配，安装时可通过中心孔实现预定位，降低装配时的同轴度误差，减少车辆高速行驶时的车轮抖动概率。轮辋外侧的边缘做了圆弧过渡处理，既可以避免轮胎拆装时被锐边割伤胎圈，也能在轮胎受到侧向挤压时提供足够的支撑力，减少胎侧过度变形带来的磨损。配套的轮胎胎面设置了连续的排水沟槽与细碎花纹块，兼顾干燥路面的抓地力与湿滑路面的排水性能，胎体内部的帘布层结构在模型中做了简化处理，仅保留外部轮廓与轮圈的配合关系，方便设计人员在做整车总布置时快速匹配车轮的安装空间，校核轮拱与车轮在转向、跳动极限状态下的间隙是否满足设计要求。整个轮圈与轮胎的装配模型还原了实际部件的配合关系，可用于整车底盘的结构校核、行走系统的运动仿真，也能作为汽车配件设计的参考原型，帮助设计人员快速调整辐条造型、轮辋宽度等参数，适配不同车型的配置需求。
