汽车悬架用螺旋弹簧液压减震结构

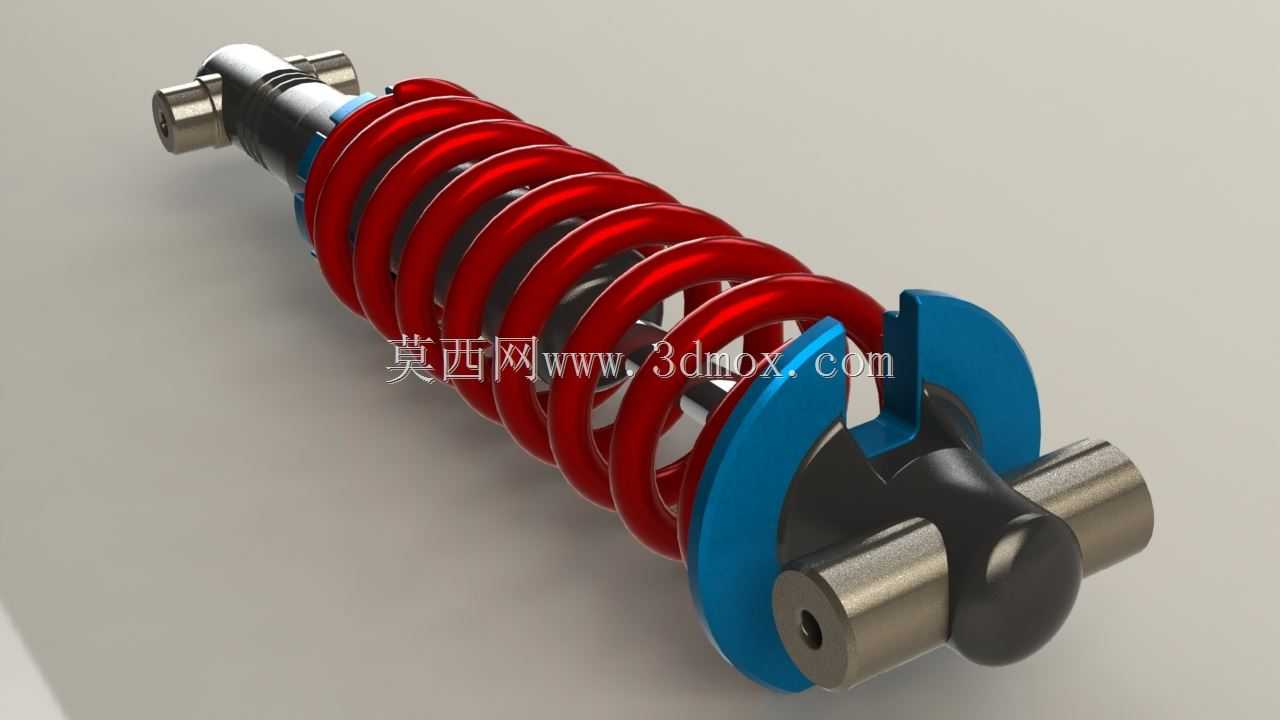

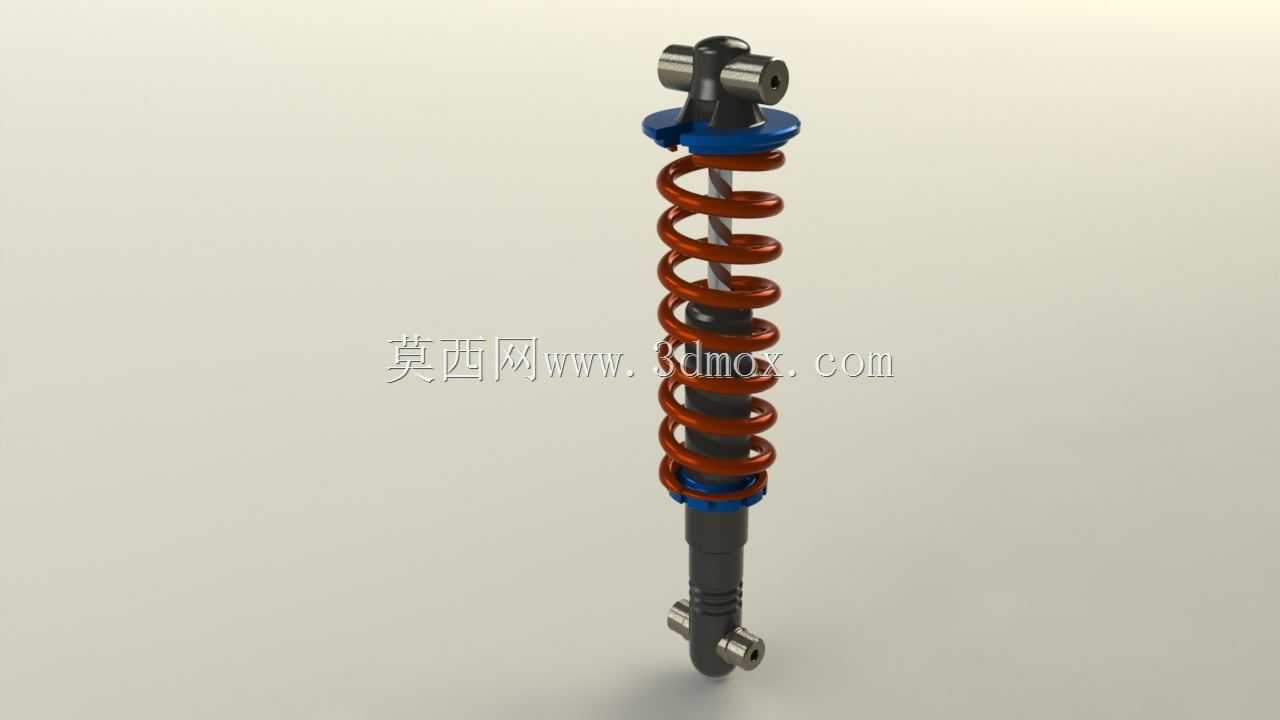

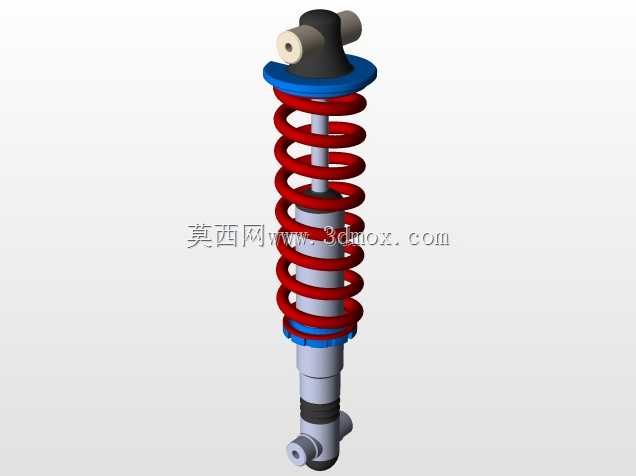

　　该减震结构主要配套乘用车辆前悬、后悬系统，也可适配轻型载货车辆的非独立悬架布置，核心作用是过滤路面颠簸传递至车架的冲击载荷，避免悬架弹簧往复余振导致的车身姿态失控，保障轮胎与地面的有效接地面积，提升行驶过程中的操控稳定性与乘坐舒适性。结构采用螺旋弹簧与液压阻尼筒同轴集成的布置形式，阻尼筒承担主要的振动衰减功能，螺旋弹簧负责承载车身垂向载荷，二者配合可在压缩、回弹两个行程分别提供匹配的阻尼力与支撑刚度。设计阶段首先根据目标车型的轴荷分配确定弹簧的线刚度参数，弹簧有效圈数、螺距、簧丝直径经过多轮迭代匹配，确保空载、满载工况下弹簧的静挠度处于合理区间，避免出现悬架打底或者支撑过硬的问题；阻尼筒的阀系结构经过针对性调校，

　　压缩行程阀片开启压力设置较低，可快速吸收路面凸起带来的瞬时冲击，回弹行程阀片开启压力更高，能够有效约束弹簧的回弹速度，避免车身出现多余的上下抛跳。上端安装座采用双耳铰接结构，可适配车身塔顶的安装点位，预留的铰接间隙能够补偿悬架跳动过程中的角度偏移，避免阻尼筒承受额外的侧向弯矩；下端吊耳结构适配转向节或者下摆臂的安装接口，安装孔位的同轴度公差控制在0.05mm以内，可减少装配过程中的附加应力，延长部件使用寿命。整体结构的外径尺寸控制在合理范围内，可避开悬架跳动过程中与轮罩、转向拉杆、制动管路的运动干涉，工作行程覆盖悬架上下极限跳动的全部区间，最大压缩长度满足缓冲块接触前的安全余量要求，最大拉伸长度不会导致阻尼筒拉脱或者弹簧脱出。

　　阻尼筒外筒采用高强度无缝钢管加工而成，表面做硬质氧化处理，可抵御行驶过程中泥水、砂石的侵蚀，活塞杆表面镀硬铬处理，粗糙度达到Ra0.8以下，配合油封结构可保证长期往复运动下的密封性能，避免液压油泄漏导致阻尼失效。弹簧表面采用电泳加喷塑的防腐处理工艺，可适应不同地域的盐雾、潮湿使用环境，弹簧两端的支撑圈做并圈磨平处理，保证受力均匀，避免出现偏载导致的弹簧早期断裂。
