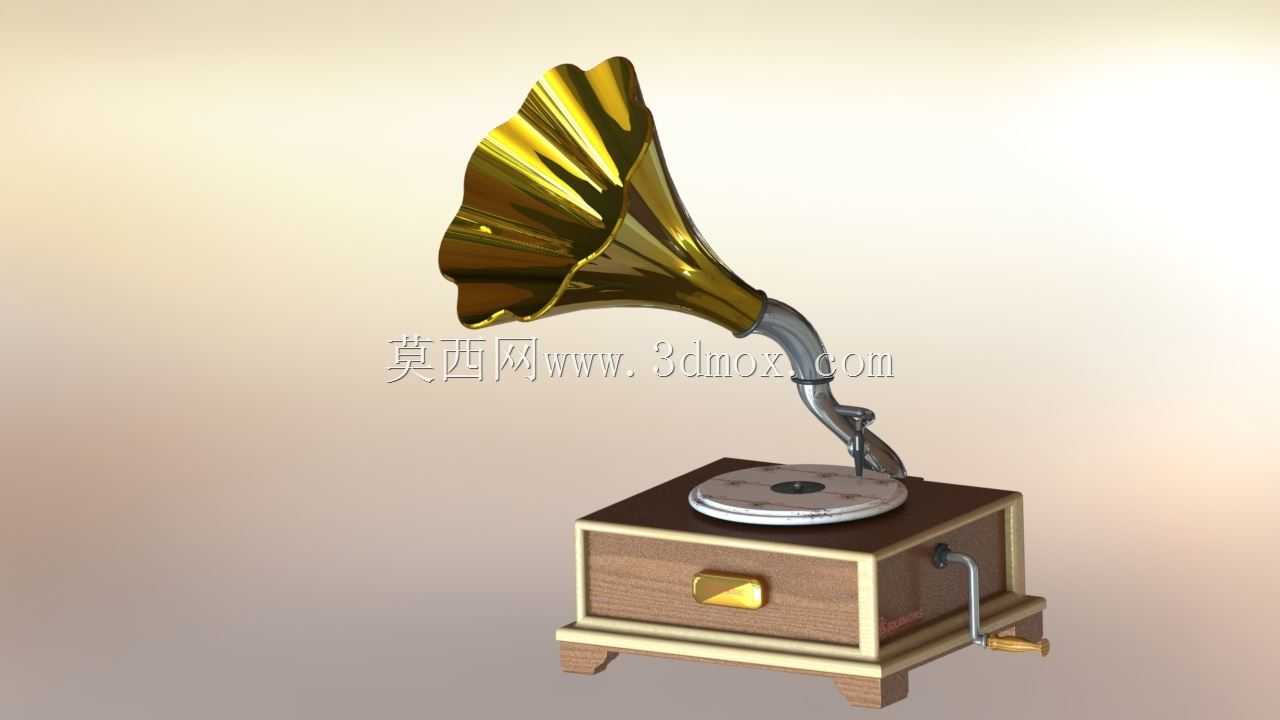

复古台式留声机结构三维数模

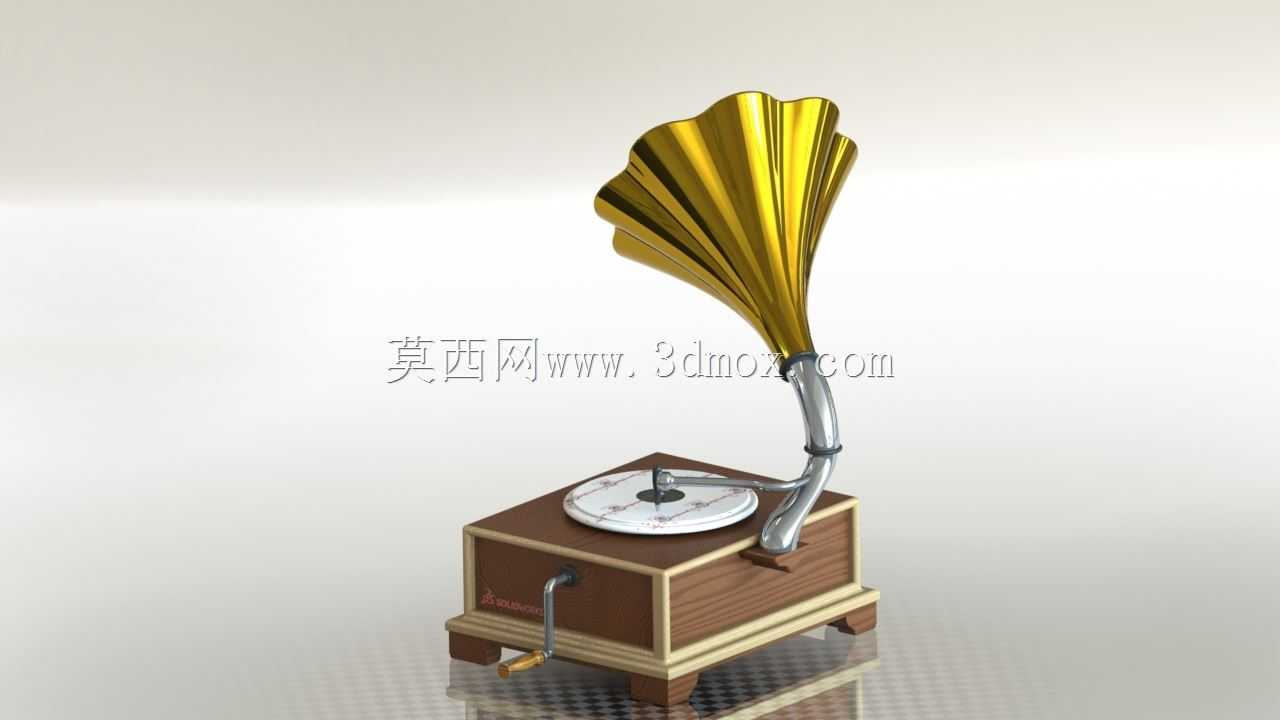

　　该留声机三维结构完整还原了传统台式黑胶唱机的实体构造，可直接用于文创产品开发、复古场景陈设道具的结构验证，也能作为民用音响类产品外观迭代的参考基准。从实际应用场景看，这类结构既可以适配高端民宿、复古主题展厅的陈设类道具开发，也能作为民用HiFi音响品类中复古产品线的结构原型，帮助结构工程师快速完成外观手板打样前的装配干涉校验。设计过程中优先还原了传统留声机的经典比例，喇叭部分采用渐扩式曲面造型，曲面曲率从颈部连接端到敞口端平滑过渡，既保证了造型还原度，也预留了内部声学导波结构的安装空间，喇叭与唱臂的连接位置做了可转动角度限位结构，能实现水平方向120度范围内的角度调整，满足不同摆放场景下的朝向调整需求。

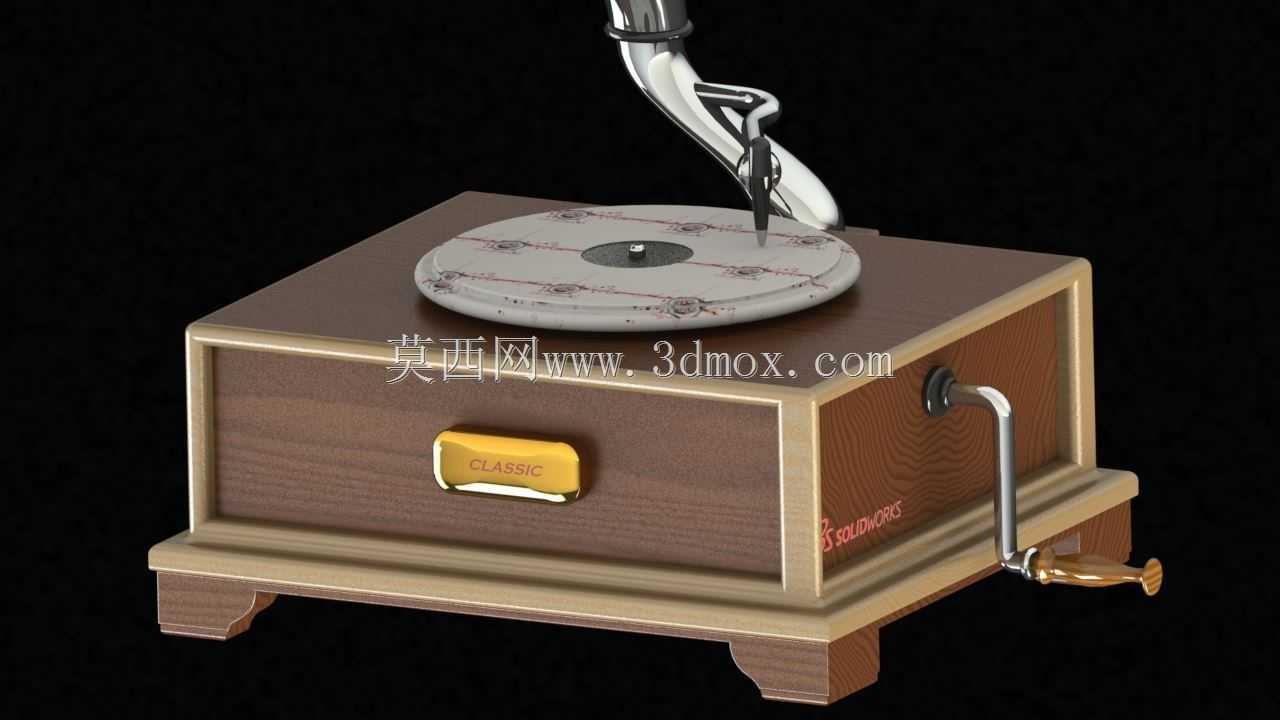

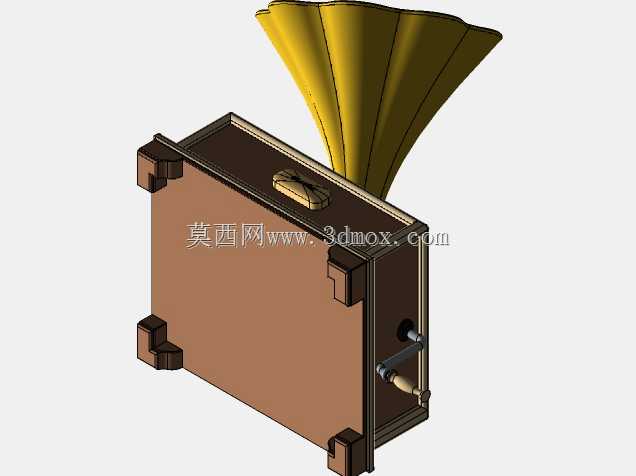

　　机箱部分采用木质箱体加金属包边的分层结构，箱体内部预留了唱盘驱动组件、唱臂升降机构、音频放大模块的安装腔体，所有安装位的凸台、螺丝孔位都按照实际装配公差做了预留，机箱底部的四个支撑脚做了高度微调结构，能适配不平整的摆放台面，避免唱盘转动时出现水平偏差影响播放效果。唱盘部分采用圆盘式承载结构，中心定位轴的公差配合按照小间隙配合设计，保证唱盘转动时的同轴度，唱臂的枢轴结构做了阻尼预紧设计，能避免唱臂在非工作状态下出现自由滑动损伤唱头。从安装边界来看，整机最大外廓尺寸控制在常规桌面摆放的合理范围内，喇叭敞口端的最大直径不超过机箱宽度的1.8倍，保证摆放时不会出现重心前倾的问题，机箱后部预留了音频输出、电源接口的开孔位置，

　　所有外露的金属操作件都做了圆角过渡处理，避免使用过程中出现剐蹭。整个模型的装配逻辑完全按照实体产品的拆装顺序搭建，各个子装配体可以单独拆分导出，方便工程师针对单个部件做结构优化，比如喇叭部分的曲面可以直接导入钣金展开模块做加工工艺验证，木质机箱的拼接结构也能直接对接木工加工的生产图纸，不需要额外做结构补全。
