卡口式鳍片散热LED球泡灯结构设计

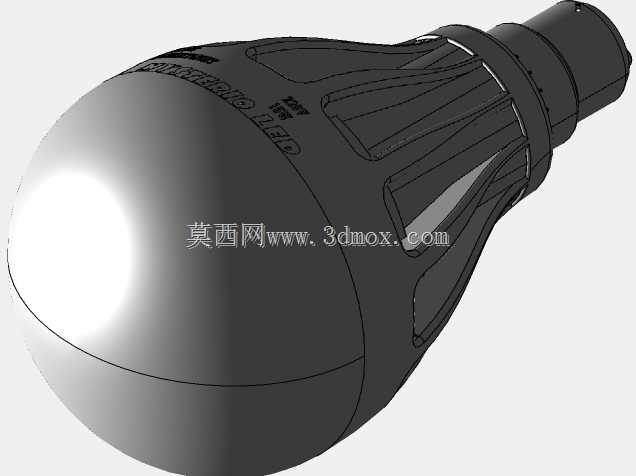

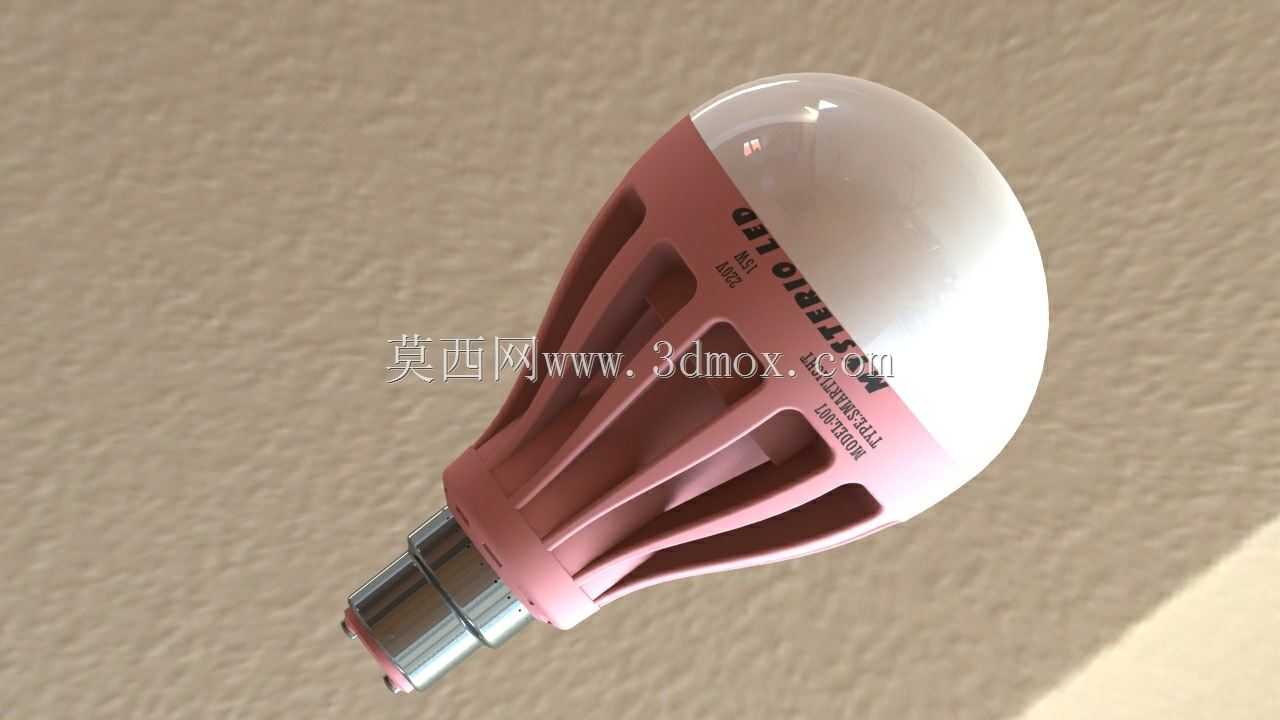

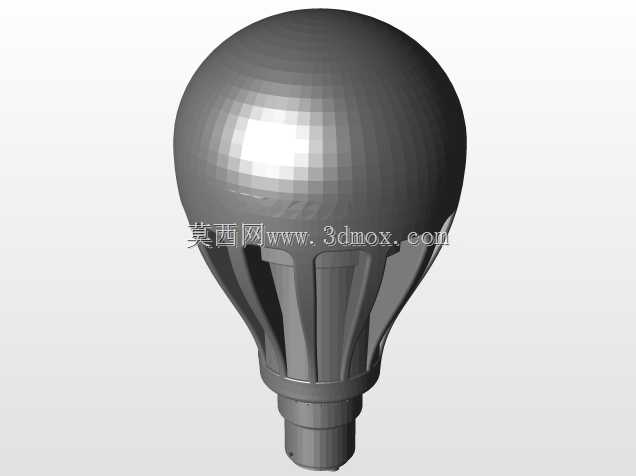

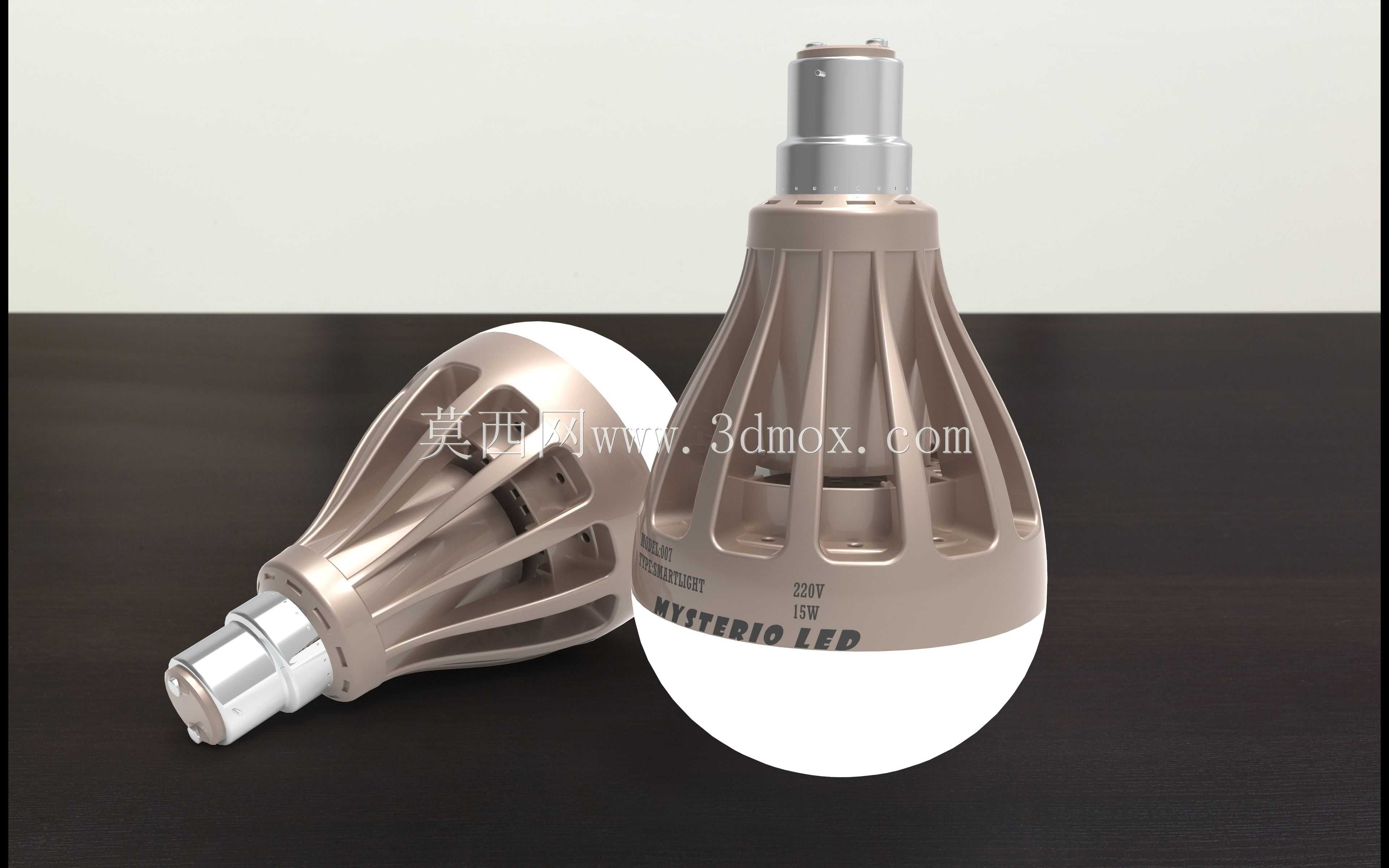

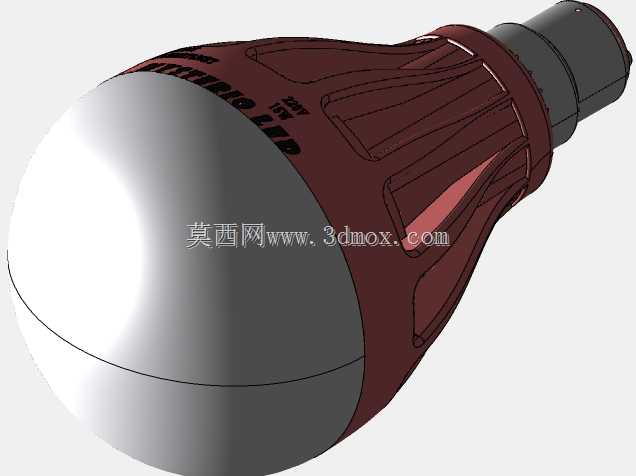

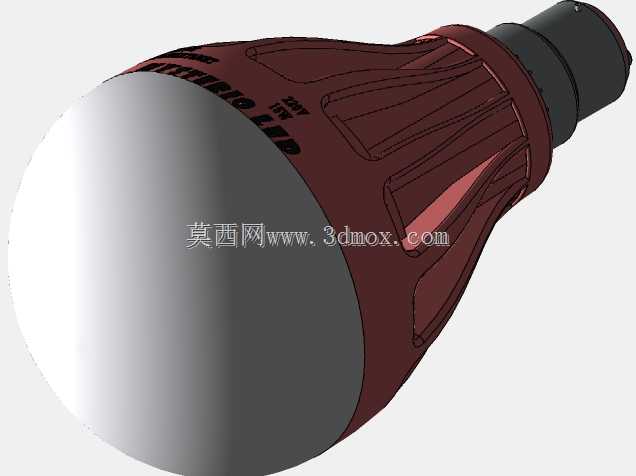

　　日常商用及民用照明场景中，LED球泡灯是替换传统白炽灯、卤素灯的主流照明器件，这款卡口式鳍片散热结构的LED球泡，针对小功率高亮度照明需求做了结构优化，适配常规B22卡口灯座的安装场景，无需额外改装原有线路接口即可直接替换传统光源。从结构设计逻辑来看，整灯采用上下分段式布局，下半部分为乳白色PC扩散罩，通过卡扣结构与上部散热壳体连接，扩散罩内壁做了微结构磨砂处理，能够将LED灯珠发出的点光源均匀打散，避免出光出现明显光斑或眩光问题，出光角度覆盖120度范围，满足室内普通照明的泛光需求。上部散热壳体采用镂空鳍片式结构，区别于传统封闭式塑料壳体，这种径向分布的镂空鳍片能够在灯体周围形成自然对流风道，

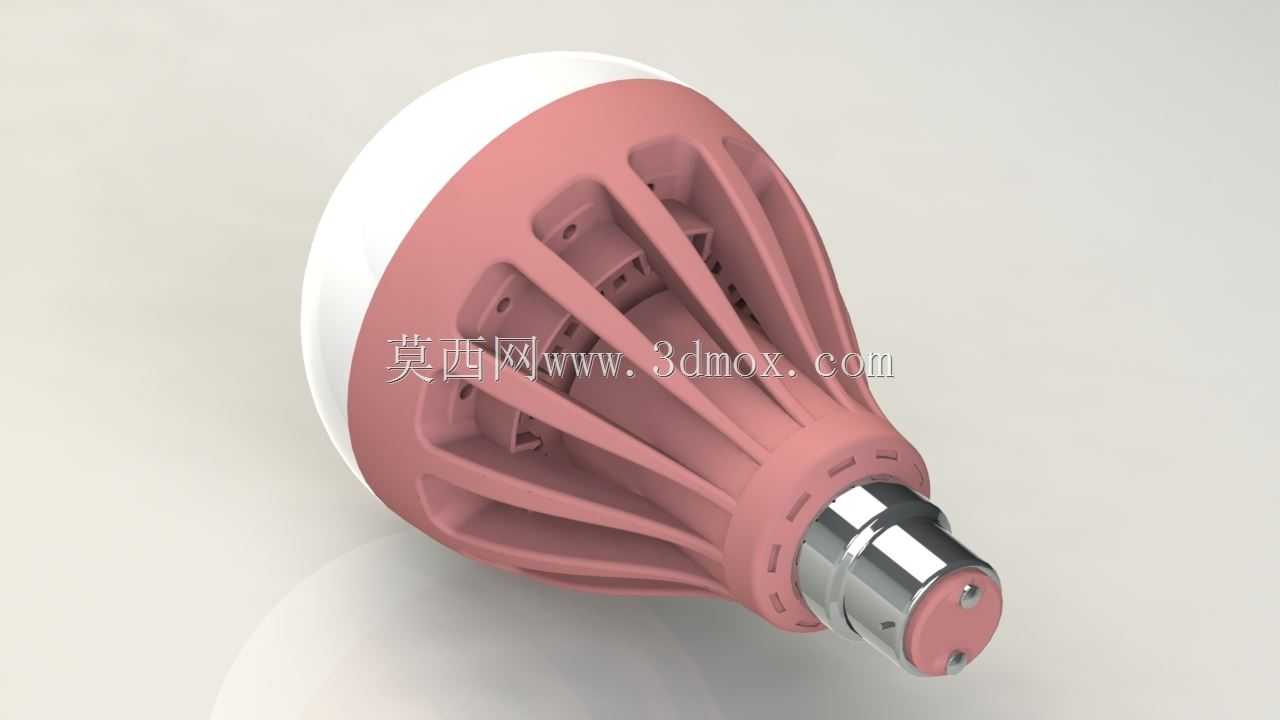

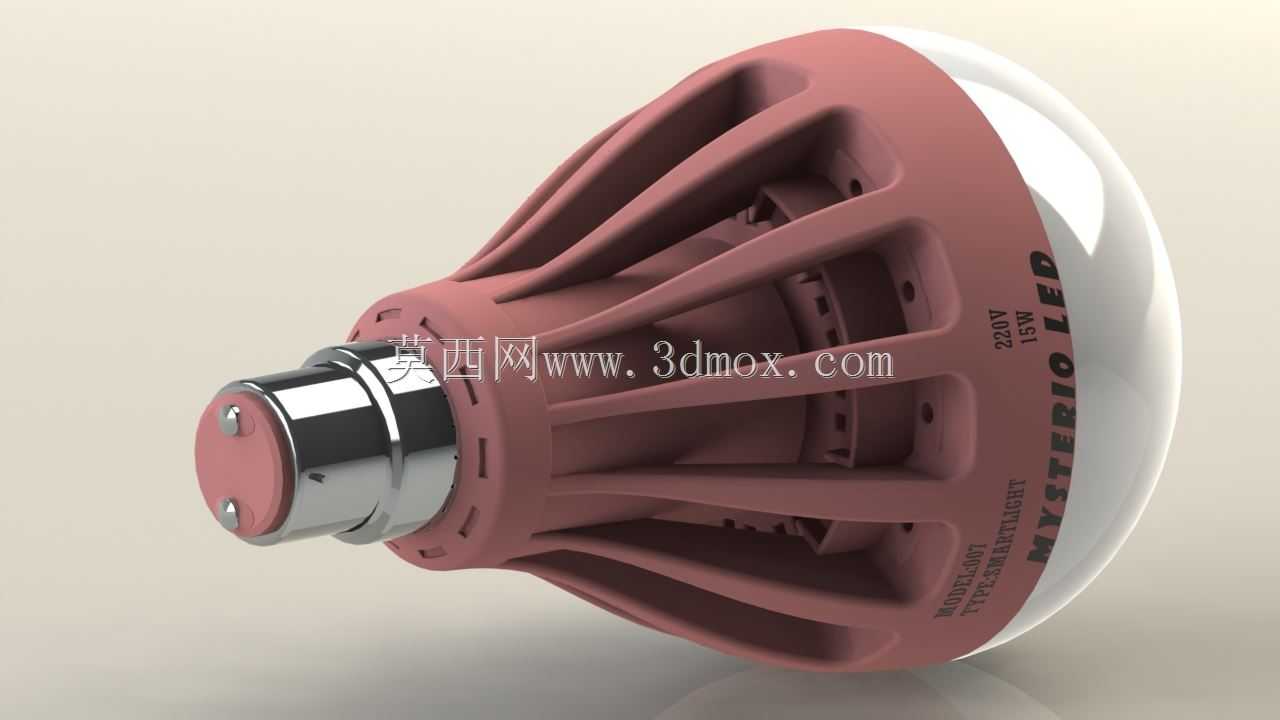

　　LED灯珠工作产生的热量通过铝基板传导到散热壳体后，能够顺着鳍片间的空隙快速与周围空气完成热交换，相比同功率实心塑料壳体的球泡，散热效率提升40%以上，能够有效降低灯珠工作结温，延长整灯的使用寿命。灯头部分采用标准B22卡口结构，两个对称分布的弹性卡销尺寸严格遵循通用卡口灯座的安装公差，安装时对准灯座卡槽推入后旋转即可完成固定，接触弹片采用铜质镀镍处理，既保证导电接触的可靠性，也能避免长期使用出现氧化接触不良的问题，灯头与散热壳体之间采用耐高温绝缘胶圈密封，满足电气安全的爬电距离要求。整灯的外形尺寸适配常规家用灯罩的安装空间，最大直径处不超过65mm，总长度控制在115mm以内，不会出现安装后突出灯罩过多影响美观的问题，

　　鳍片的边缘做了R0.5的圆角处理，安装过程中不会划伤操作人员的手部。建模过程中对各部件的装配公差做了预留，散热壳体与铝基板的贴合面平面度控制在0.1mm以内，保证热传导路径的顺畅，扩散罩与壳体的卡扣配合深度设置为1.2mm，既保证装配后连接牢固不会松脱，也方便后期维修拆解。
