穆格型液压控制阀结构设计方案

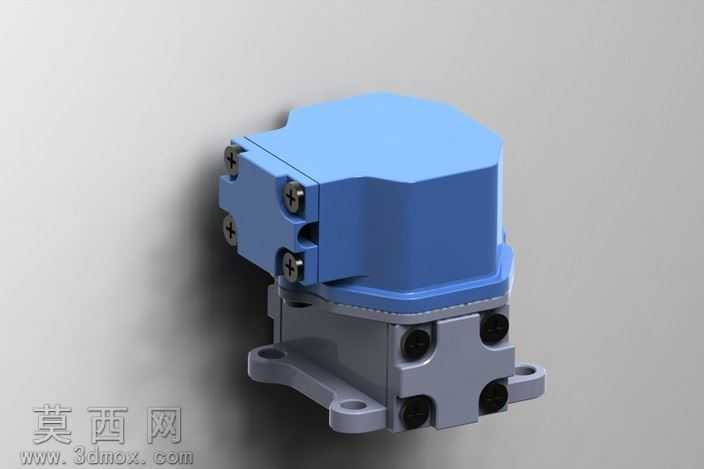

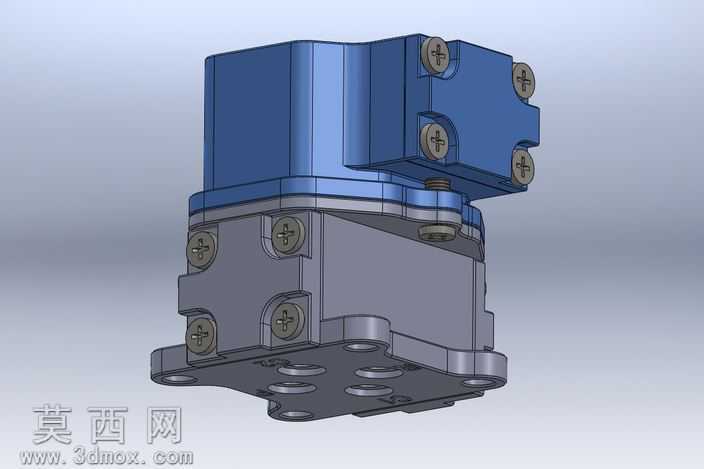

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循液压元件的尺寸配合规范，对阀体的各个装配层级进行了全参数化约束，确保各部件的装配公差符合液压元件的行业设计标准。模型整体分为上下两个核心阀组模块，上部为蓝色的控制端阀盖结构，下部为灰色的主阀体基座结构，两个模块之间通过密封接合面实现压力密封，接合面处设计有定位止口结构，保证装配时的同轴度精度。上部阀盖的外侧布置有多个十字槽紧固螺钉，螺钉的排布按照等距圆周载荷分布设计，确保阀盖受压时的受力均匀性，避免局部应力集中导致的密封失效问题。下部主阀体的底部设计有标准化的安装法兰面，法兰面上分布有多个通油孔道与安装定位孔，孔道的位置精度按照液压阀的安装接口标准进行约束，可直接适配常规的液压集成块安装场景。建模过程中对各个零件的材质进行了区分赋值，上部阀盖采用高强度铝合金材质，表面做阳极氧化处理呈现蓝色质感，下部阀体采用铸铁材质呈现哑光灰金属质感，紧固螺钉采用不锈钢材质，不同材质的视觉区分能够清晰展示产品的结构层级。模型的内部流道结构按照穆格液压阀的经典节流控制结构进行还原，对阀芯的安装腔、控制油道、进出油口的连通关系进行了准确的结构复刻，确保模型的结构原理与实际产品保持一致。渲染阶段采用了工业产品常用的柔光照明方案，通过多角度的补光突出阀体的金属质感与结构轮廓，对密封面、螺钉头、安装孔等细节结构进行了光影强化，能够清晰展示各个部件的外形特征与装配关系。整体设计思路围绕液压阀的工程实用性展开，所有结构尺寸均参考实际工业产品的参数进行设计，既保证了外观的还原度，也确保了结构的工程合理性，可用于液压系统的原理展示、装配教学、产品选型参考等场景。
