带执行器的两寸600级法兰球阀三维设计

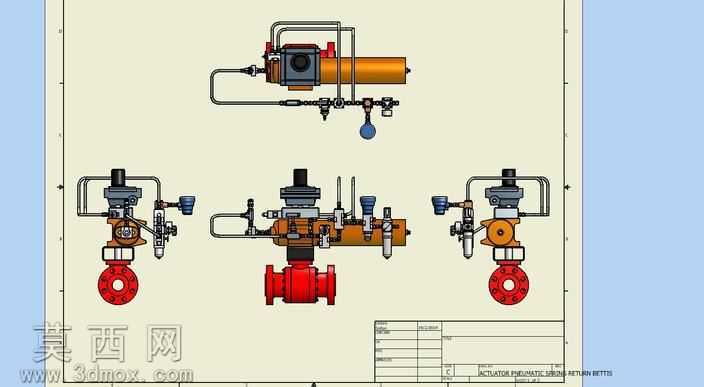

本作品为带气动执行机构的法兰式球阀三维设计，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循工业阀门设计规范，对球阀的核心结构做了完整还原。首先从阀体部分开始建模，针对两寸通径、600磅级的法兰连接球阀，精准绘制了法兰端的密封面、螺栓孔阵列、流道内壁曲面，阀体的铸造圆角、壁厚过渡都按照实际工业产品的工艺要求做了处理，保证结构强度与流体通过性的平衡。球体部分采用整球开孔结构，建模时保证了球面的圆度公差、通孔与流道的同轴度，阀杆与球体的连接槽、密封件安装位都做了精确的特征切除，还原了浮动球球阀的密封配合结构。执行器部分完整还原了气动驱动单元的结构，包含气缸缸体、活塞组件、复位弹簧、气源处理三联件、控制气路管线、手动应急操作机构、阀位反馈部件，所有外接管路的走向、接头的连接形式都按照实际气动回路的布局做了排布，气路管线采用扫掠特征生成，还原了金属管路的弯折半径与固定管夹的安装位置。在装配过程中严格按照实际装配顺序添加配合约束，阀体与阀盖的螺栓连接、阀杆与填料函的密封配合、执行器与阀体支架的定位连接、气动组件的管路对接都添加了正确的装配关系，可通过运动仿真模拟执行器驱动球体旋转90度实现阀门启闭的完整动作，验证了运动过程中无结构干涉。渲染阶段为不同部件赋予了对应材质，阀体、法兰、球体采用铸钢与不锈钢材质，执行器气缸采用阳极氧化铝合金材质，密封件采用丁腈橡胶材质，气路管线采用不锈钢与黄铜材质，手动操作端的手柄采用喷塑碳钢材质，通过调整材质的粗糙度、金属度、反射参数，还原了工业阀门的真实质感。设计过程中充分考虑了产品的实际使用场景，兼顾了阀门的密封性能、执行器的驱动扭矩、安装维护的便利性，所有结构特征都可直接对接生产工艺，可用于阀门产品的方案展示、结构校核、安装指导等场景，不同视角的工程视图也完整呈现了产品的各个结构细节，清晰展示了阀门与执行器的连接关系、各辅助部件的安装位置。
