纺织工业用衣物上色染色腔体结构

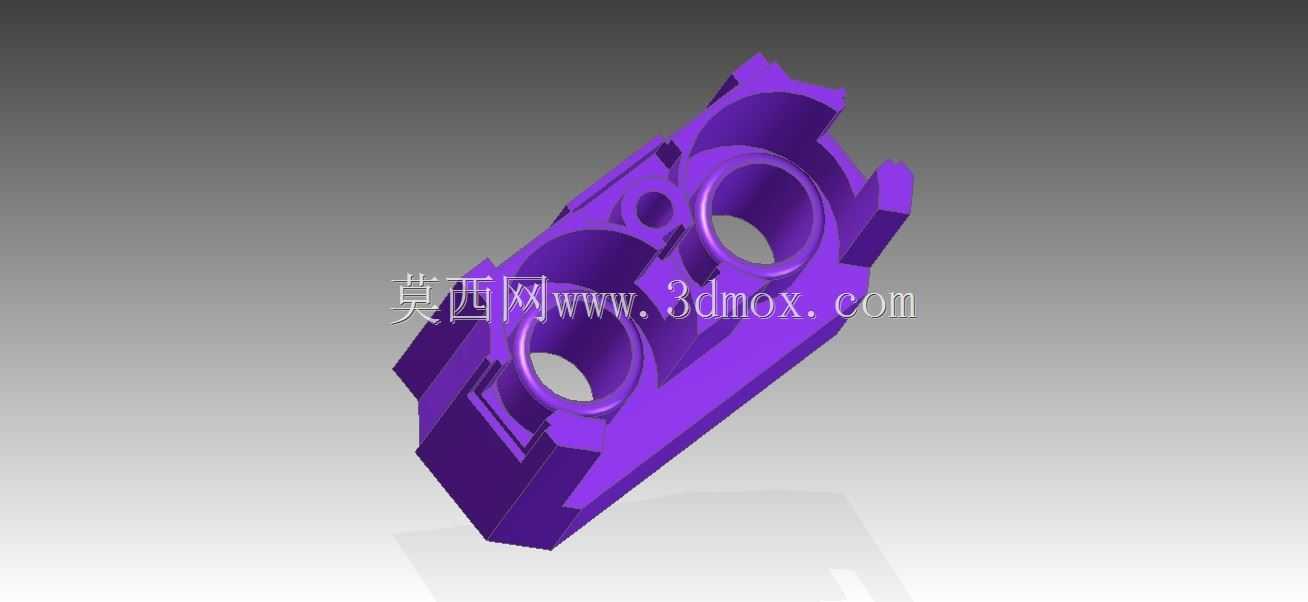

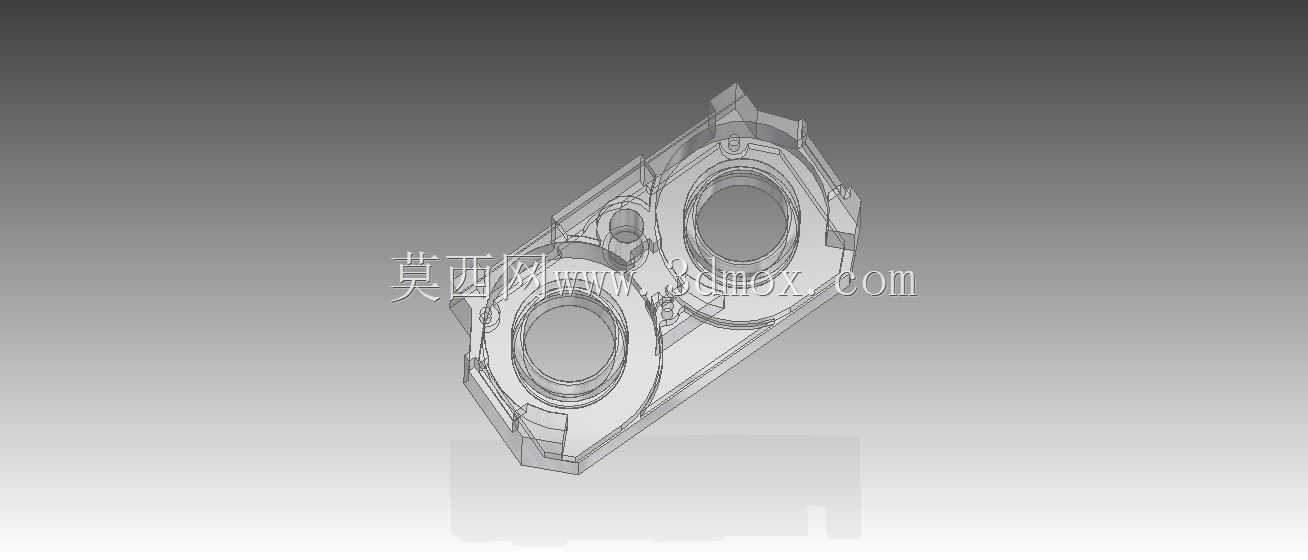

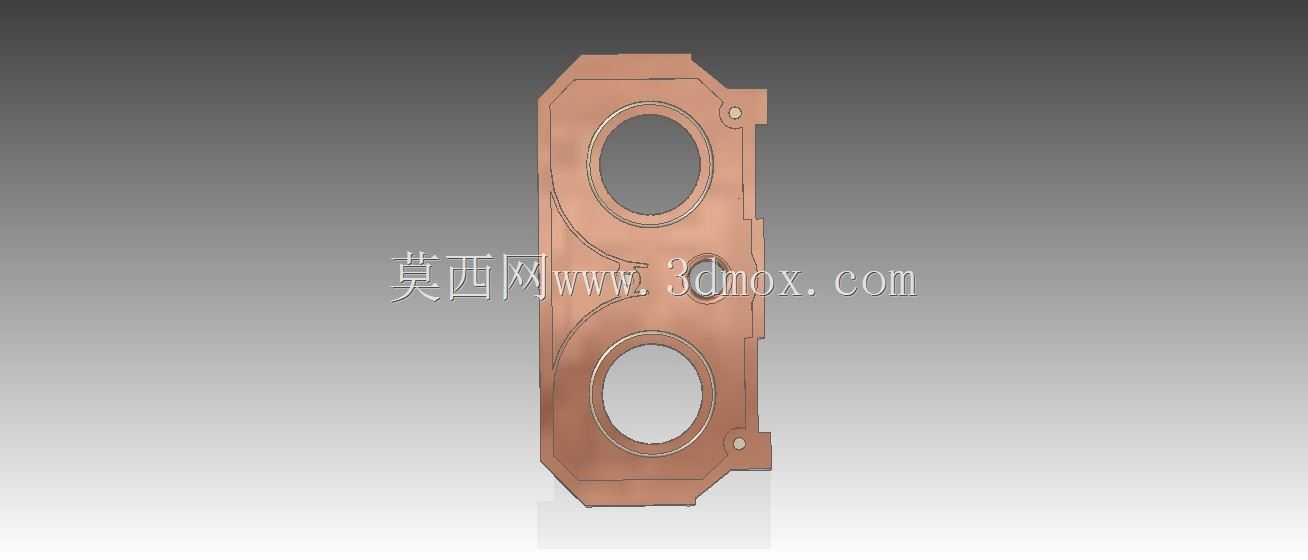

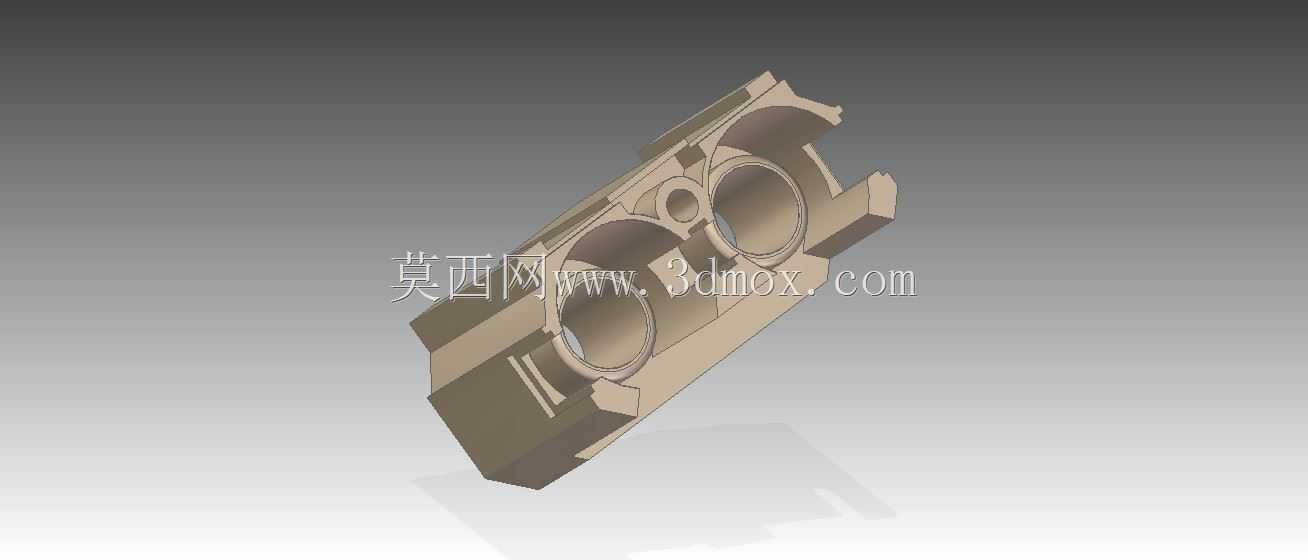

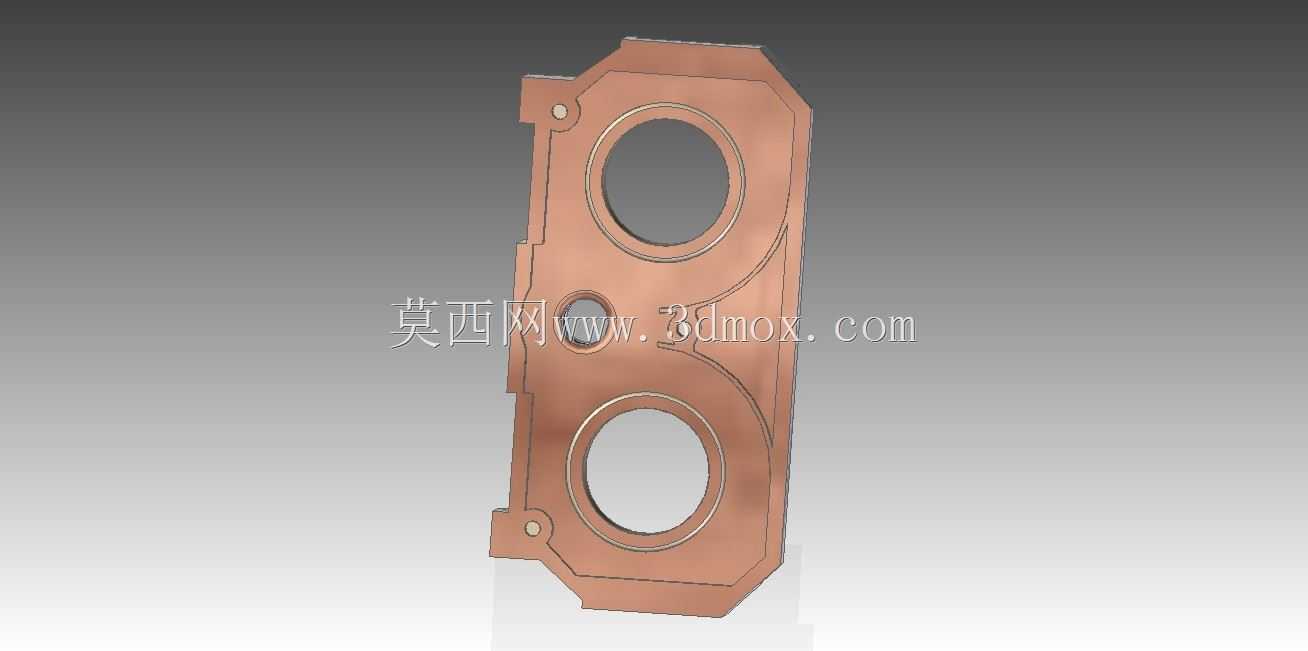

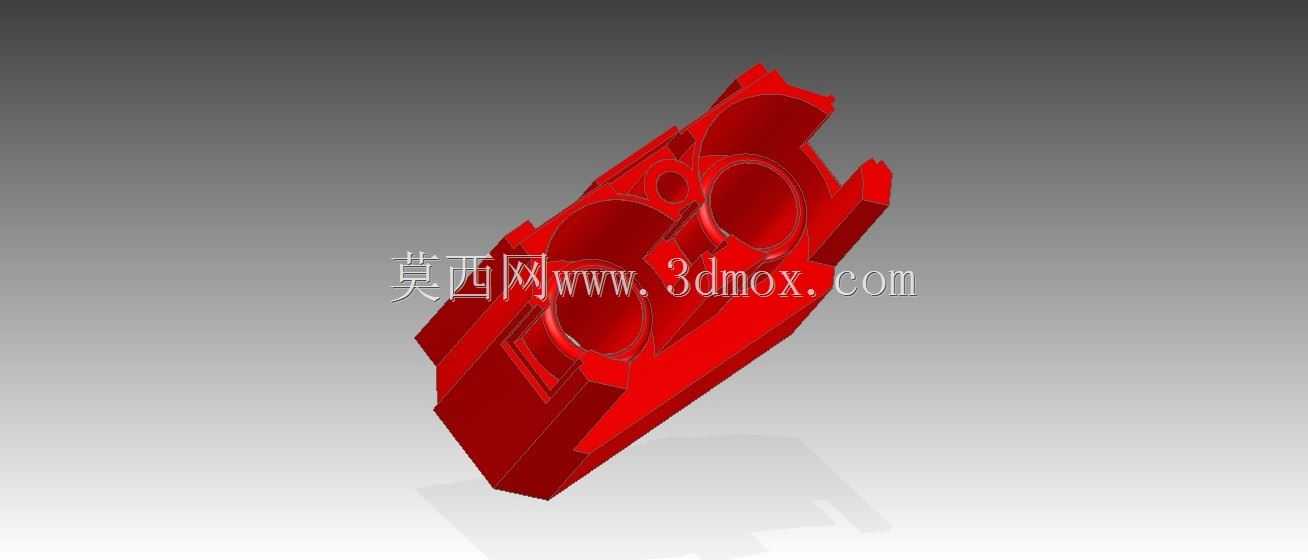

　　该结构件为纺织染整工序中衣物浸染环节的核心腔体部件，主要应用于连续式布匹或成衣染色生产线的浸染工位，承担染液暂存、织物浸染导向、染液流道分配的实际作用。从结构设计来看，整体采用异形腔体构型，外侧为规整的安装基准面，可直接嵌入染色设备的机架安装位，安装边界贴合现有染整设备的模组化安装槽位，无需额外改制安装支架，适配多数中小型成衣染色机的腔体替换需求。腔体内部设置两个同轴圆形浸染腔，腔体内壁做圆弧过渡处理，避免织物输送过程中出现勾丝、剐蹭损伤面料的问题，腔壁预留的环形凸台为密封件安装位，可嵌入耐染液腐蚀的橡胶密封圈，防止染液在浸染过程中从腔体拼接缝泄漏。腔体侧面设置的圆形通孔为染液回流口，可对接设备的染液循环管路，

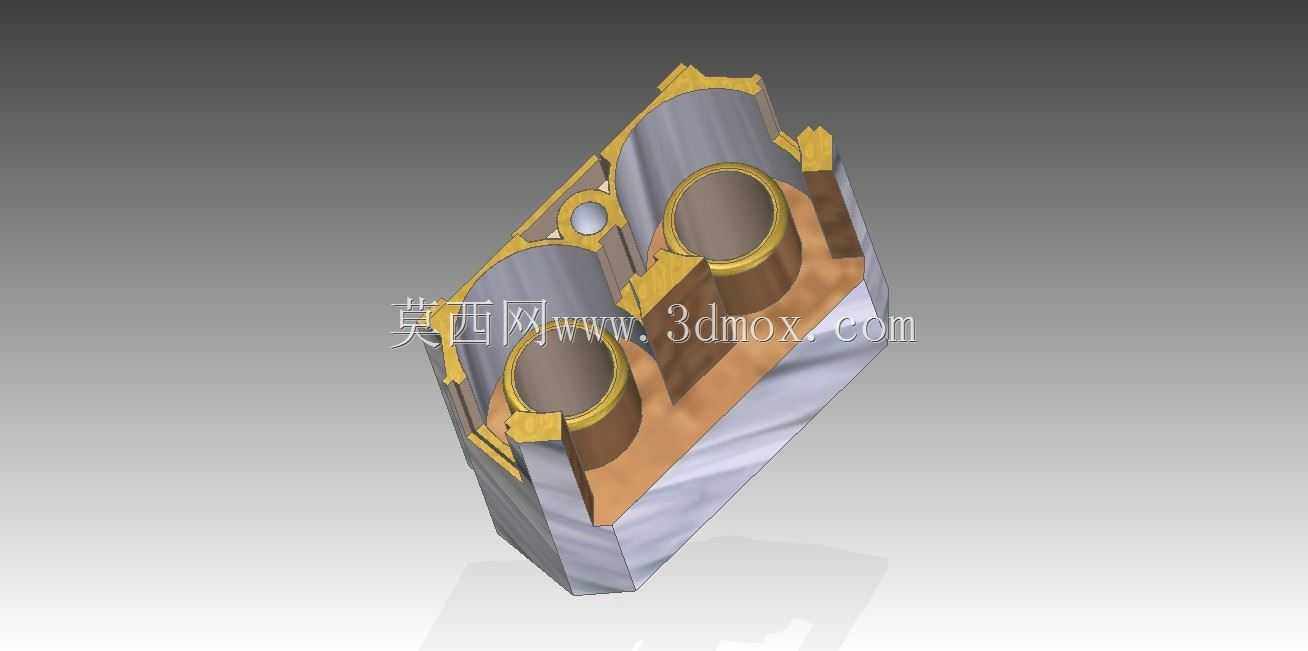

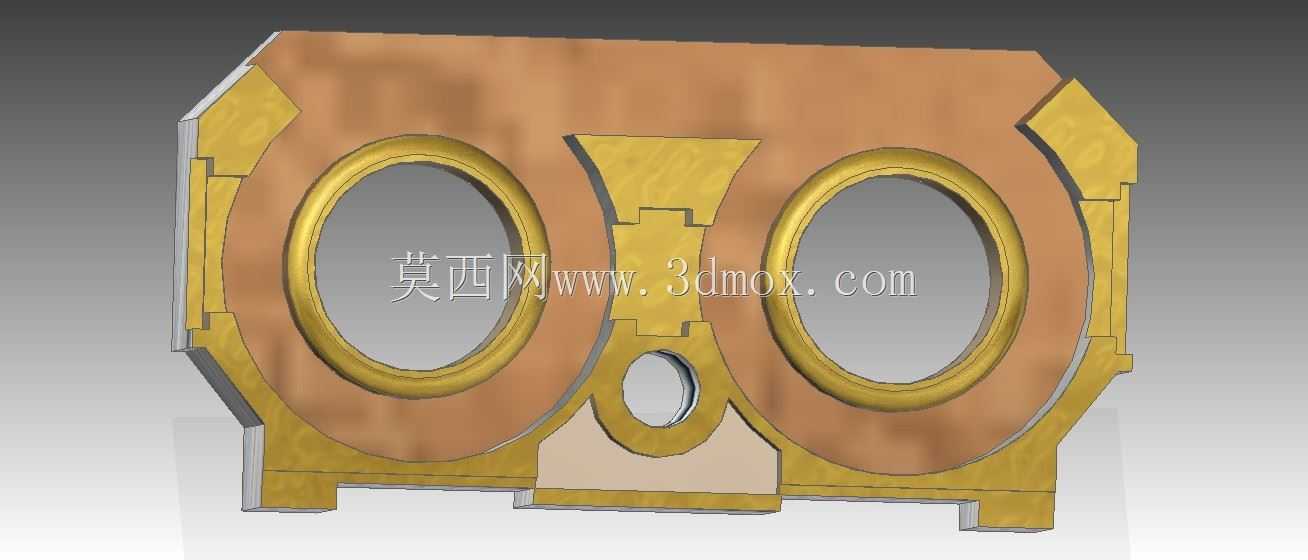

　　实现染液在腔体内的恒流循环，保证浸染过程中染液浓度、温度的均匀性，避免出现衣物上色不均、色花等染整质量问题。结构上的多处金色标识区域为耐磨衬板安装位，这些位置长期与输送辊、织物边缘产生摩擦，采用可拆卸的耐磨衬板设计，后期维护时仅需更换磨损衬板即可，无需整体更换腔体，大幅降低设备运维成本。设计过程中优先考虑了染液的流场分布，腔体内壁的倾斜导流面可引导染液顺着织物输送方向形成稳定流层，减少染液湍流对织物上色的干扰，同时腔体底部的倾斜结构可在设备排空时让残留染液完全流出，避免染液沉积在腔体内壁干结堵塞流道。整体外形的非对称结构完全匹配染色设备内部的安装空间，在保证内部浸染腔容积满足单次浸染织物容量需求的前提下，尽可能压缩了腔体的外部占用空间，让设备整体结构更为紧凑。
