分体式浮船支垫水上支撑结构设计

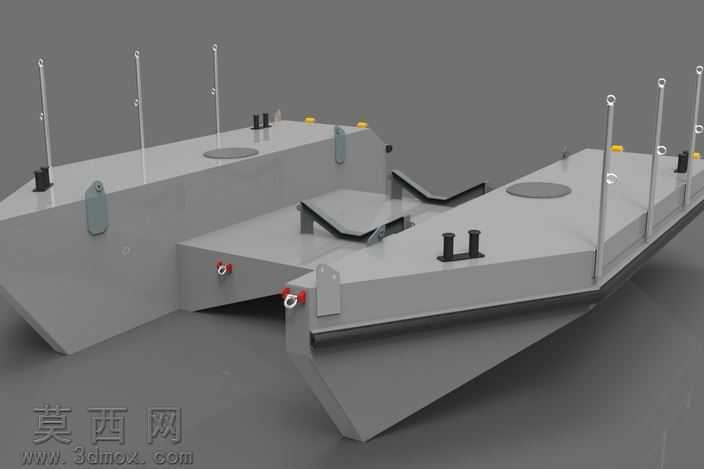

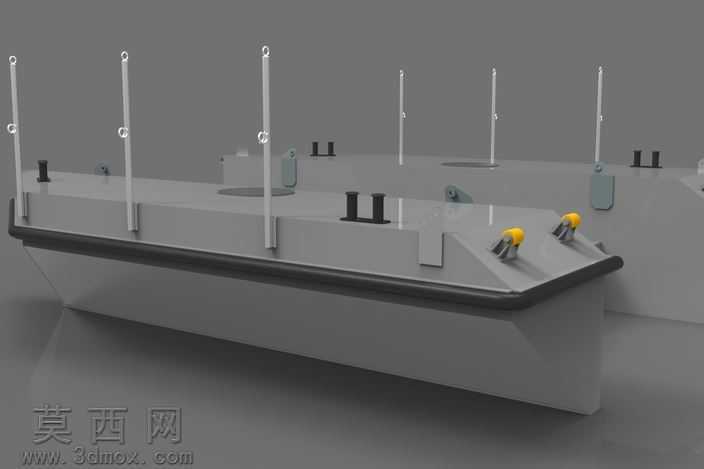

本作品为分体式浮船支垫三维建模设计，整体采用模块化双浮体拼接结构，建模过程中先以基准平面定位两个独立浮箱的相对位置，分别绘制浮箱的截面轮廓后通过拉伸命令生成主体实体，针对浮箱的艏部斜面采用放样切除命令完成流线型造型处理，降低水体行进阻力。模型细节处理上，逐一绘制浮箱顶面的系缆桩、导缆孔、人孔盖等附属构件，系缆桩采用圆柱拉伸加圆角过渡处理，导缆孔通过旋转切除生成贯通结构，人孔盖添加了环形密封槽的细节特征；浮箱侧壁的吊耳、系泊环采用焊接式结构建模，添加了焊缝的凸起细节增强真实感，两个浮箱的连接部位设计了V型定位卡槽与对接锁扣结构，卡槽处添加了橡胶缓冲垫的材质区分。材质渲染阶段，浮箱主体采用船用防锈钢材质，调整金属粗糙度参数模拟哑光漆面效果，系缆桩、吊耳等受力构件采用镀锌金属材质，提升金属反光质感，缓冲垫采用黑色橡胶材质，调整漫反射参数模拟橡胶的哑光颗粒感，系泊环添加了轻微的锈迹纹理贴图，还原水上设施长期使用的真实状态。结构设计层面，两个浮箱可独立使用也可拼接组合，浮箱内部设置多道横向与纵向水密舱壁，提升浮体的抗沉性能，顶面的系泊点位均匀分布，可满足不同吨位船舶的系缆固定需求，浮箱底部设置了防滑耐磨条结构，降低靠泊时的碰撞磨损。建模过程中对所有构件进行了干涉检查，确保拼接结构无错位、活动部件无碰撞，整体模型比例精准，各部件尺寸符合船舶舾装件的通用设计规范，可直接用于水上临时码头、驳船靠泊支撑、水上作业平台搭建的方案展示与结构验证。
