集中供热系统泵组及配套设备结构展示

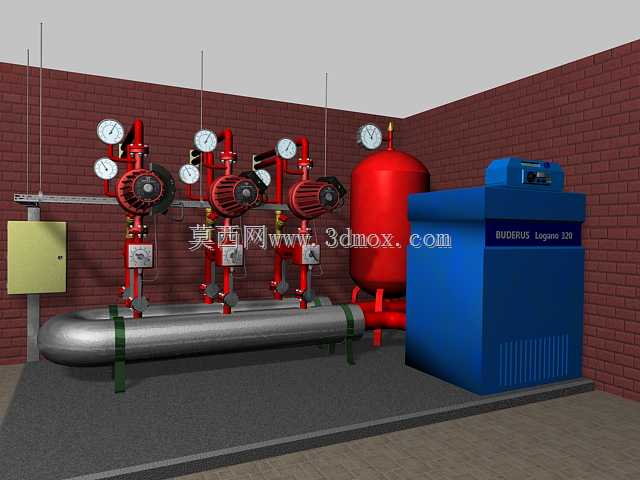

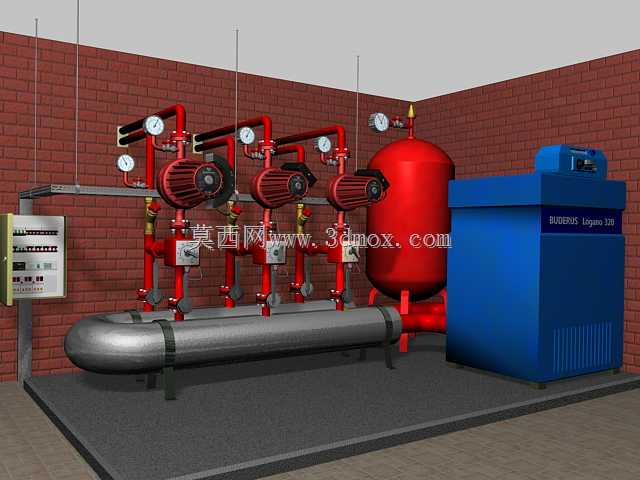

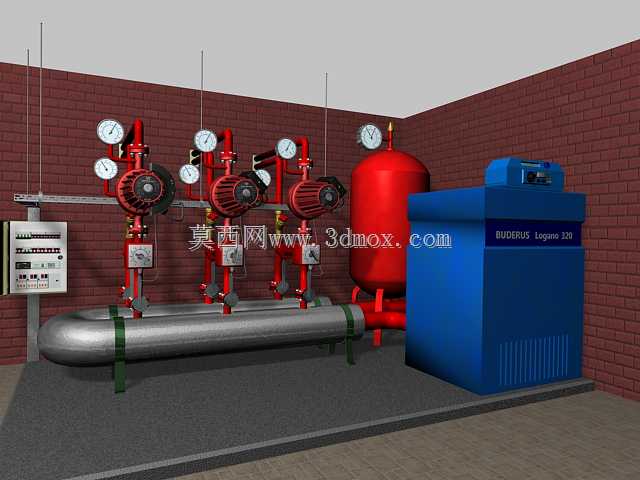

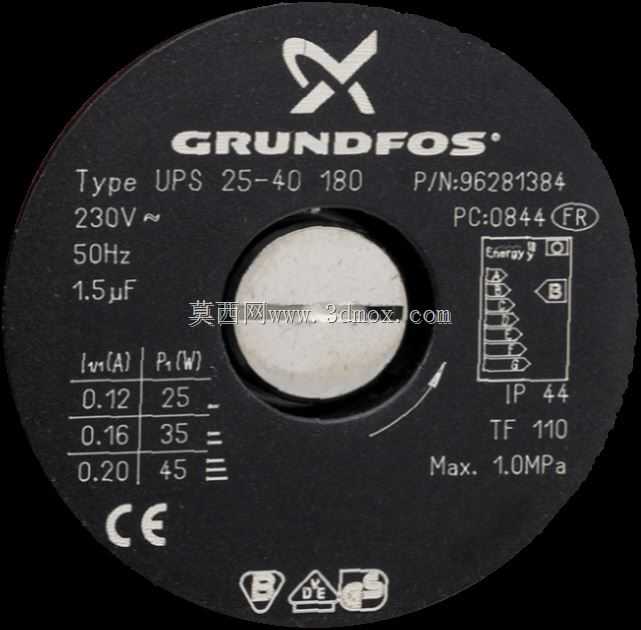

　　这套集中供热系统的三维结构，完整还原了民用及小型工业供热站核心动力输配单元的实际布置形态，在区域供暖、商用建筑集中采暖的场景中，这类泵组承担着整个热网循环水的动力输送职能，是保障热水从热源端输送到各散热末端的核心动力部件。从结构布局来看，整套设备采用靠墙排布的安装方式，预留了正面充足的操作检修空间，底部设置统一的设备安装基座，既可以抵消水泵运行产生的振动传导，也能统一划定各设备的安装定位边界，避免现场安装时出现管线干涉、操作空间不足的问题。三台并联设置的循环水泵是整套单元的核心，每台泵的进出口端都独立配置了截止阀与压力表，可单独实现单台泵的启停检修而不中断整个系统的供热运行，进出口的压力表可以实时监测泵的进出口压差，

　　判断泵组运行工况是否处于合理区间，也能及时发现过滤器堵塞、气蚀等运行故障。泵组出口汇总到卧式的分集水器，再通过管路连接到旁边的稳压膨胀罐，这个红色的承压罐体主要作用是吸纳系统水受热膨胀产生的多余容积，稳定整个管网的运行压力，避免系统压力波动导致的水泵气蚀、散热器超压渗漏等问题。整套管路全部采用法兰连接的方式，所有弯头、三通处都做了圆弧过渡处理，尽可能降低管路的沿程阻力损失，减少水泵的无效能耗。旁边的蓝色集成控制柜体整合了整个泵组的电气控制、变频调节功能，可根据供回水温度、管网压力自动调整水泵的运行转速，实现变流量调节，适配不同室外温度下的供热负荷需求。建模过程中严格遵循供热站设计的安装规范，各设备之间的检修间距、

　　管线排布的坡度要求都做了还原，比如水泵进出口的偏心异径管安装方向、压力表的取压口位置、膨胀罐的连接管口径都和实际工程要求一致，可直接用于供热站方案展示、安装技术交底、施工前的管线碰撞检查，也能作为相关专业人员学习供热系统结构的直观参考。整套模型的安装边界清晰，靠墙侧预留了管道与墙面的安装间隙，正面操作通道宽度满足日常巡检、阀门操作的空间要求，基座的高度也符合排水、减振的工程实际需求，没有出现理想化建模中常见的设备紧贴、无检修空间的问题。
