多接口水泵壳体结构三维设计

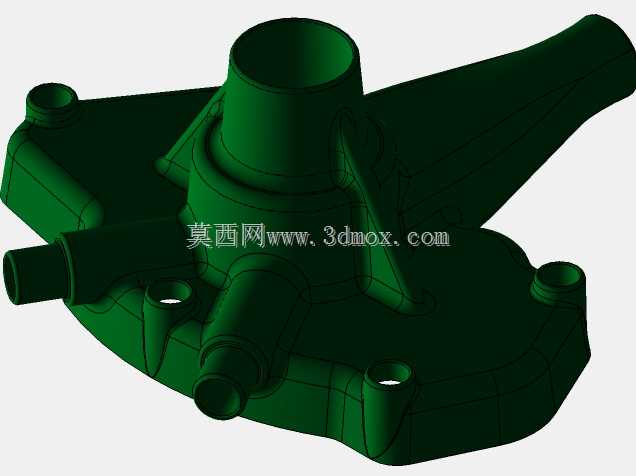

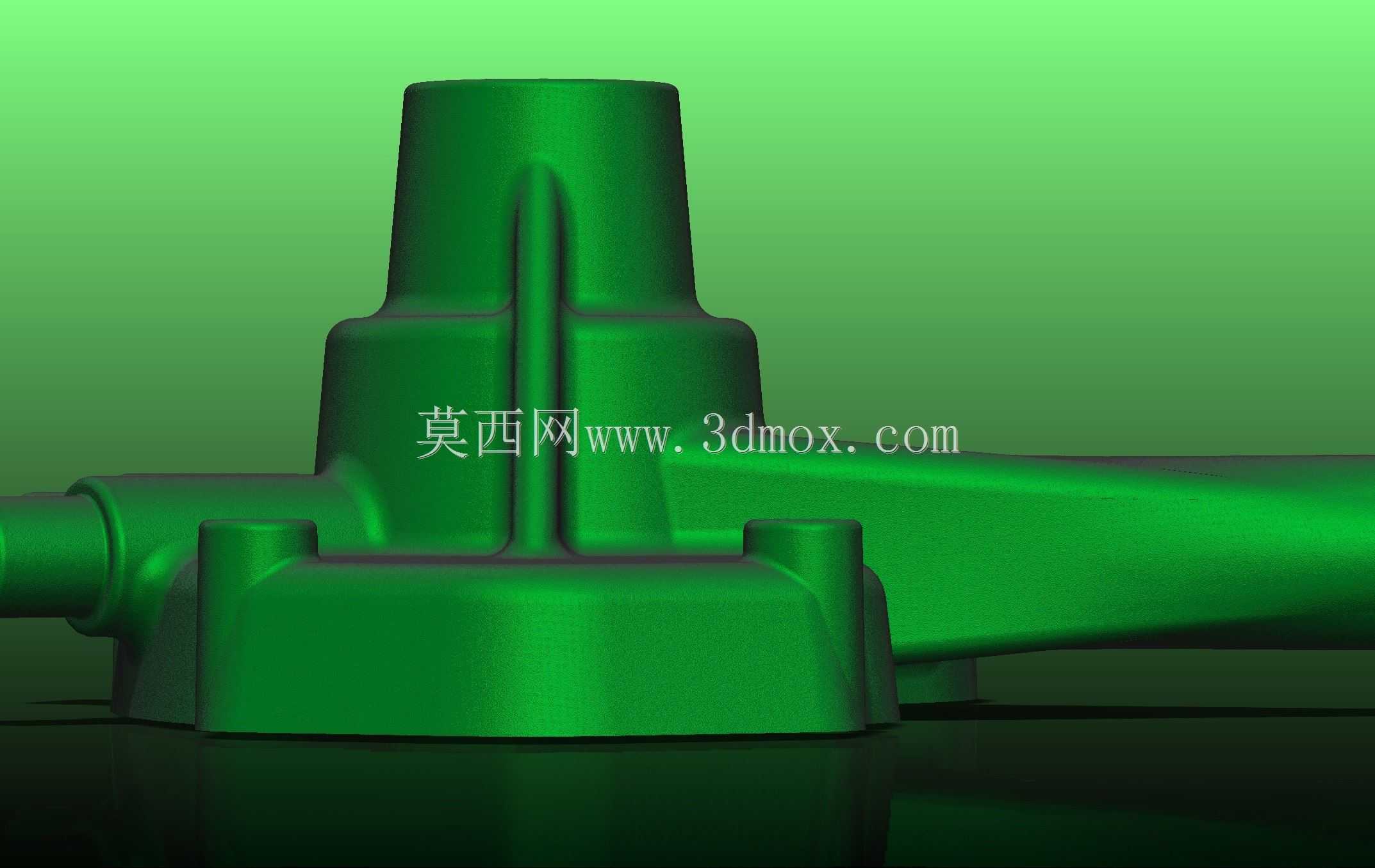

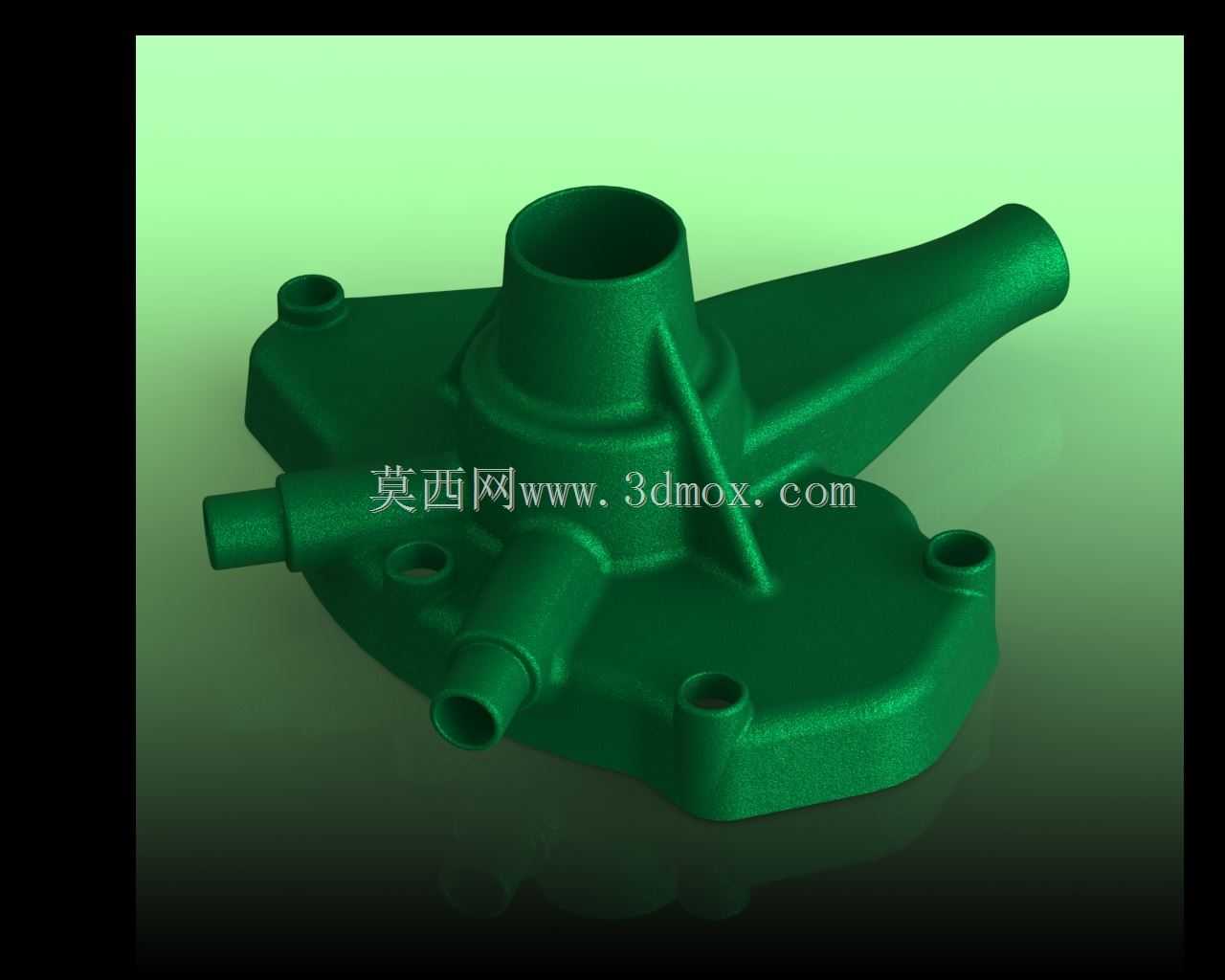

　　这款水泵壳体是民用给排水、小型农田灌溉、楼宇供水增压等场景中离心泵的核心承压外壳部件，日常工况下需要容纳叶轮、密封组件、传动轴等核心泵内构件，同时承担流体导流、压力承载、部件安装定位的多重作用，直接决定整泵的运行稳定性与使用寿命。从结构设计逻辑来看，壳体采用不规则异形腔体布局，主体为近似扁平的类三角安装基座，上方居中设置大口径进水接口，侧方延伸出变径出水通道，同时在基座平面分布多个不同管径的旁通接口，分别用于排气、泄压、传感器安装或者外接循环支路，所有接口的轴线角度、伸出长度都经过流道仿真校核，避免流体在腔体内形成紊流、气蚀，降低运行过程中的水力损耗与振动噪音。安装边界层面，基座平面预留的四个带凸台的安装孔位，孔位同轴度、

　　端面平面度都按照密封要求做了公差约束，安装时配合密封垫片可以实现腔体与泵盖的紧密贴合，防止高压流体渗漏；各个外接接口的管径、连接端面形式都匹配通用管路标准，不需要额外加工转接件就能直接对接对应规格的输水管道，降低现场装配的适配成本。设计过程中针对壳体的壁厚做了梯度处理，腔体承压核心区域、接口根部位置做了局部加厚，同时在进水接口与出水通道的连接位置设置加强筋，分散流体压力带来的结构应力，避免长期承压运行出现壳体开裂的问题；壳体外表面的过渡位置全部采用圆角衔接，既可以降低铸造过程中的应力集中缺陷，也能减少后期涂装、装配过程中的磕碰损伤。实际应用中，这款壳体适配的泵型多用于常温清水输送场景，也可通过更换壳体材质适配轻度污水、

　　弱腐蚀性流体的输送需求，结构上的多接口设计可以灵活适配不同的管路布局要求，不管是立式安装还是卧式安装的泵组，都能通过调整接口朝向满足现场安装空间限制，不需要重新设计壳体模具，大幅降低了泵型衍生开发的周期与成本。腔体内部的流道做了顺滑过渡处理，没有突兀的台阶或者锐角，减少流体在腔体内的阻力损失，同时也能避免杂质在腔体内沉积卡滞叶轮，日常维护时只需要拆开泵盖就能直接清理腔体内部，不需要拆卸整个泵体的外接管路，降低运维的操作难度。
