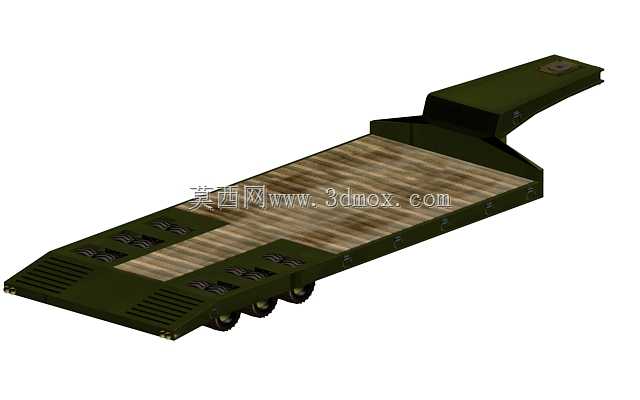

重型分体式军用平板运输拖车结构

　　这类重型平板拖车主要配套重型军用牵引卡车使用，承担履带式装甲车辆、重型工程装备、集装箱式保障模块的短距离倒运与长距离机动运输任务，在野外演训场地、临时战备装卸点位、装备维修厂区都有极高的使用频次，相比一体式载重卡车，分体式结构能在狭窄的临时道路上完成更小半径的转向，适配非铺装路面的复杂通行条件。从结构设计来看，该平板拖车采用低承载面的平直甲板设计，甲板表面铺设防滑耐磨的铺装层，既可以增大所载装备轮胎或履带的摩擦力，避免运输过程中装备移位，也能降低整体装载高度，满足涵洞、架空线缆下方的通行高度限制，甲板边缘设置有系留挂点，可配合捆绑带、棘轮拉紧器对不同尺寸的所载装备进行多点固定，适配从轮式指挥车到履带式重型装备的固定需求。

　　拖车前部设置有可调节高度的牵引连接结构，能够匹配不同型号牵引卡车的牵引座高度，连接部位设置缓冲结构，抵消起步、制动过程中的冲击载荷，避免刚性连接造成结构损伤；支撑支腿布置在牵引端两侧，在与牵引车分离时可伸出支腿将拖车前端支撑至水平状态，支腿底部设置大尺寸支撑垫，降低对地面的压强，避免在松软土质场地出现沉陷问题。行走机构采用多轴并排的轮组布局，每轴配备双轮胎，均匀分摊重载状态下的轴荷，降低单轮对路面的压力，满足低等级道路的通行承重要求，轮组上方的甲板做了轮拱避让设计，在保证甲板有效承载宽度的同时，预留出轮组跳动的足够空间，避免颠簸路段轮胎与甲板结构发生干涉。设计过程中优先考虑结构的可靠性与维护便捷性，

　　车架主体采用高强度钢焊接的箱型梁结构，在保证整体抗扭、抗弯强度的同时控制自身重量，预留出足够的载荷冗余，即使在颠簸路面承受冲击载荷也不会出现结构变形；所有润滑点、制动管路接口都布置在便于操作的位置，野外条件下无需复杂工装即可完成日常保养与故障排查。安装边界方面，该拖车与牵引车对接时需保证牵引销与牵引座的配合间隙在标准范围内，支腿伸出后需确认两侧支撑高度一致，避免甲板倾斜导致所载装备重心偏移；所载装备的重心需尽量落在拖车各轴的承载中心区域，避免单轴载荷过大造成轮胎爆胎或车架变形，甲板两侧的外廓尺寸满足道路通行的宽度限制，无需额外拆卸结构即可完成常规道路的通行。
