F1赛事封闭式可升降汽车运输拖车结构

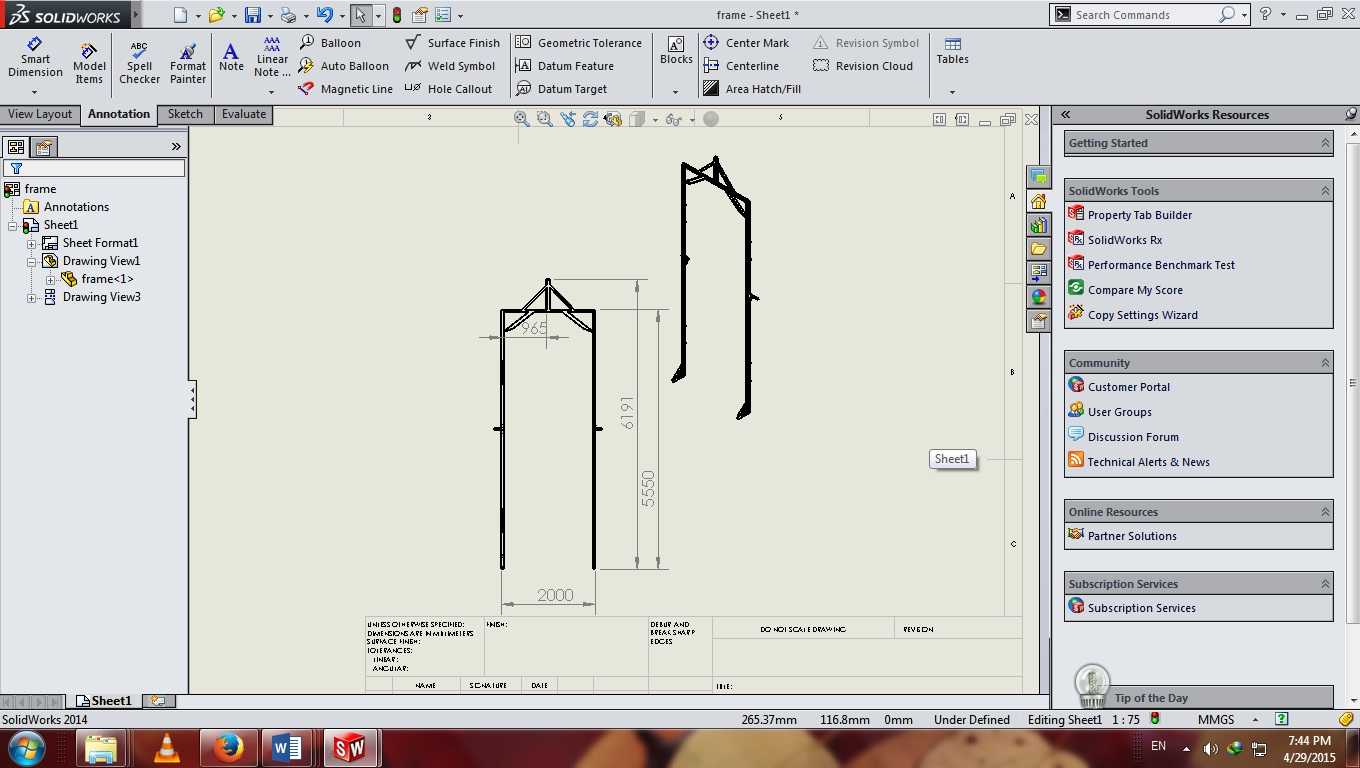

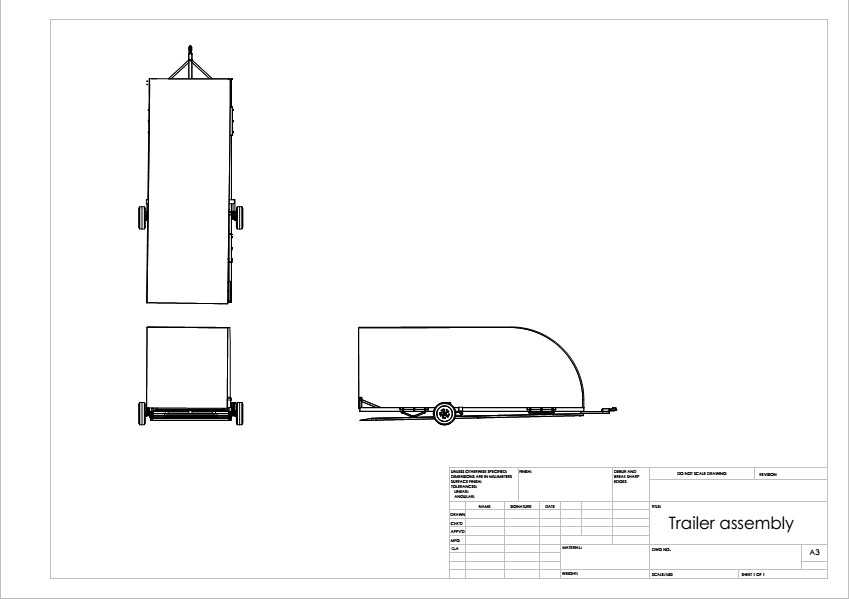

　　在专业赛车赛事的后勤保障场景中，运输拖车承担着核心的装备转运职能，不同于普通民用货运挂车，这类针对方程式赛车设计的封闭式运输拖车，需要兼顾转运过程的防护性、装卸环节的便捷性，以及场地内短距离移位的灵活性。这套拖车结构采用全封闭笼式车架设计，主体承载框架采用矩形截面型材拼焊而成，整体外廓长度控制在3米级的边界范围内，宽度适配单台F1赛车的通行需求，高度方向预留足够的赛车离地间隙与顶部防护空间，可在常规赛事后勤通道内顺利通行，无需额外申请道路超限审批。设计阶段优先考虑装卸效率问题，摒弃了传统爬梯式装卸结构，集成了可垂直升降的整体式移动拖车床台，床台通过两侧的导向立柱与主框架连接，升降行程覆盖从地面到车架承载平面的全高度范围，

　　当需要装卸赛车时，可将床台完全降至与地面齐平的位置，此时F1赛车可直接沿水平方向驶入或驶出拖车，无需克服爬梯的坡度阻力，也避免了低底盘赛车磕碰前唇、尾翼的风险，整个装卸过程仅需单人配合完成，大幅缩短赛事转场时的装备装卸耗时。车架两侧设置有对称的导向限位结构，床台升降过程中可始终保持水平状态，不会出现偏载卡滞的问题，床台表面预留有赛车轮胎固定锚点的安装位置，可配合专用绑带对赛车四轮进行刚性固定，避免长途运输过程中车辆移位产生磕碰。主车架后部设置有与牵引车连接的标准牵引接口，接口位置经过受力校核，可匹配常规中型后勤牵引车的牵引高度，车架下部预留了行走轮组的安装空间，可根据使用需求选配不同规格的轮胎与制动组件，

　　满足公路长途转运与场地内低速移动的双重需求。封闭式的外框架可在转运过程中为赛车提供全方位的防护，避免运输途中飞石、天气变化对赛车精密部件造成损伤，框架侧面预留有检修门的安装位置，日常检查固定状态、调整绑带松紧时无需完全降下整个床台，提升日常运维的便捷性。整体结构在设计时做了充分的轻量化考量，在保证承载强度与结构刚性的前提下，尽可能缩减非承载部位的材料用量，控制整备重量，降低牵引车的负载压力，同时所有型材拼接位置均做了应力释放处理，避免长期交变载荷作用下出现焊缝开裂、结构变形的问题。
