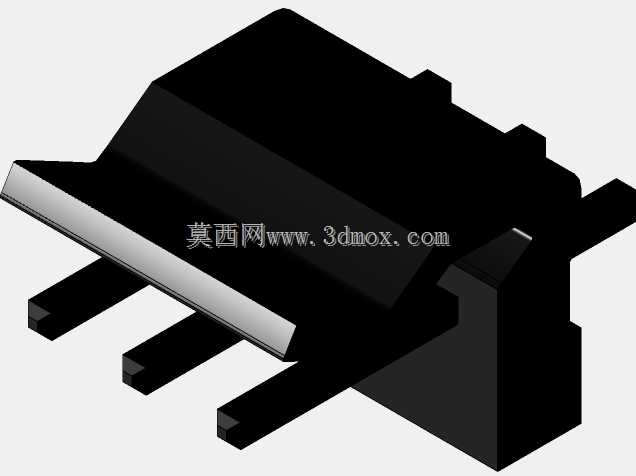

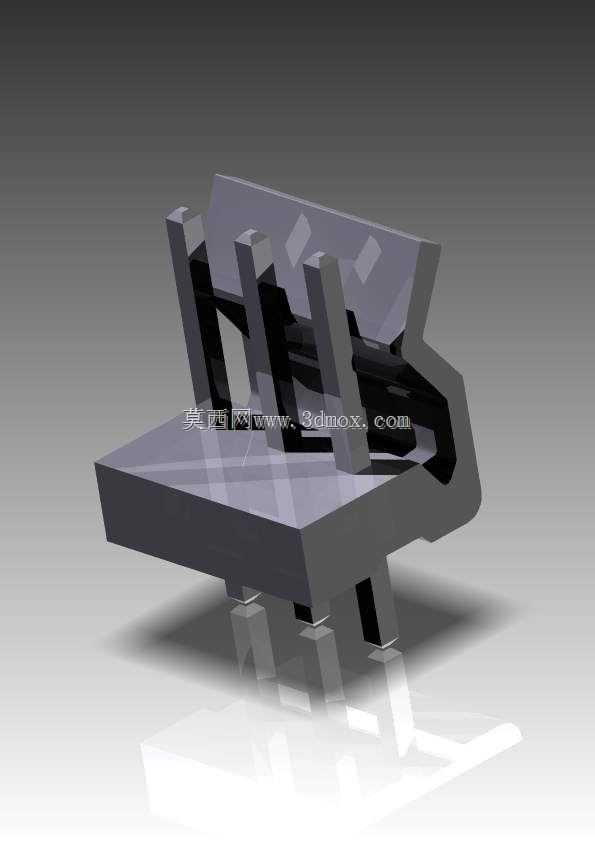

CH3过孔连接器三维结构设计

　　这款过孔式连接器主要应用在PCB板端电路对接场景，常见于工业控制板卡、小型家电主控板、消费电子内部的线路转接部位，承担不同功能模块间的电信号与小功率电流传输作用，是板级连接里可靠性较高的一类接插结构。设计之初首先考虑的是过孔安装的适配性，插针的排布间距严格匹配常规PCB板的过孔网格尺寸，插针长度预留了波峰焊所需的吃锡深度，安装后插针伸出PCB板背面的长度控制在1.2-1.8mm区间，既保证焊锡能够充分包裹针脚形成可靠焊点，又不会因为针脚过长导致背面焊点触碰其他元器件造成短路。整体的塑壳结构采用了阶梯式的定位设计，安装时塑壳底部的定位凸台能够卡入PCB板对应的定位孔中，过波峰焊过程中不会出现偏移歪斜，省去了额外的治具固定步骤，

　　能有效提升SMT及后段组装的生产效率。接触端的结构做了防呆设计，不对称的侧边卡扣结构能避免插反，对接时公母端的卡扣会发出清晰的卡合反馈，装配人员无需额外核对标记就能确认插接到位，同时卡扣的保持力经过结构校核，日常设备震动场景下不会出现松脱断连的情况。塑壳的壁厚做了均匀化处理，最薄处壁厚不小于0.8mm，既满足注塑成型时的熔体流动要求，避免出现缺胶、缩水等成型缺陷，又能在接插受力时提供足够的结构强度，不会因为反复插拔导致塑壳开裂。内部的插针固定采用了塑封嵌件的结构，插针中部的滚花结构在注塑时被塑壳材料完全包裹，能承受至少15N的轴向拉拔力，不会出现插针被拔出塑壳的失效情况。过孔安装的设计相比表贴式连接器，焊接后的抗弯折能力更强，

　　在需要频繁插拔、或者设备存在持续震动的使用场景下，连接可靠性远高于表贴同类产品，适合用在工业类需要长期稳定运行的设备内部线路连接中。整体外形的安装边界做了紧凑化处理，相邻连接器并排安装时的最小间距控制在2mm，不会出现塑壳干涉的情况，能有效节省PCB板的布局空间，适配高密度布板的设计需求。
