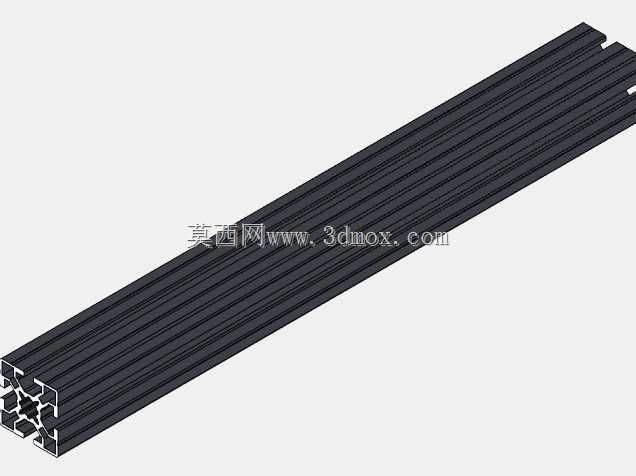

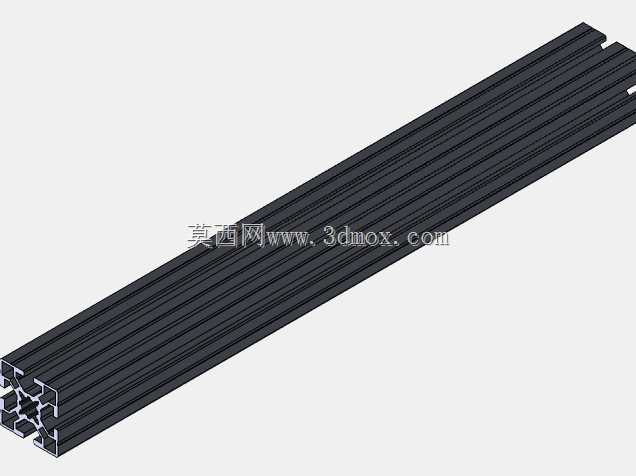

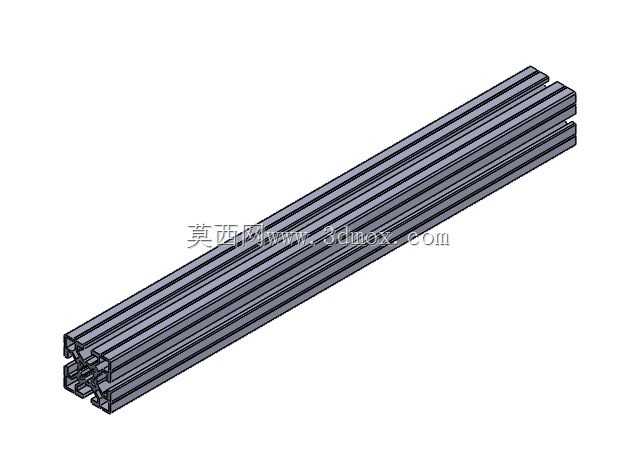

50x50规格工业铝型材截面结构

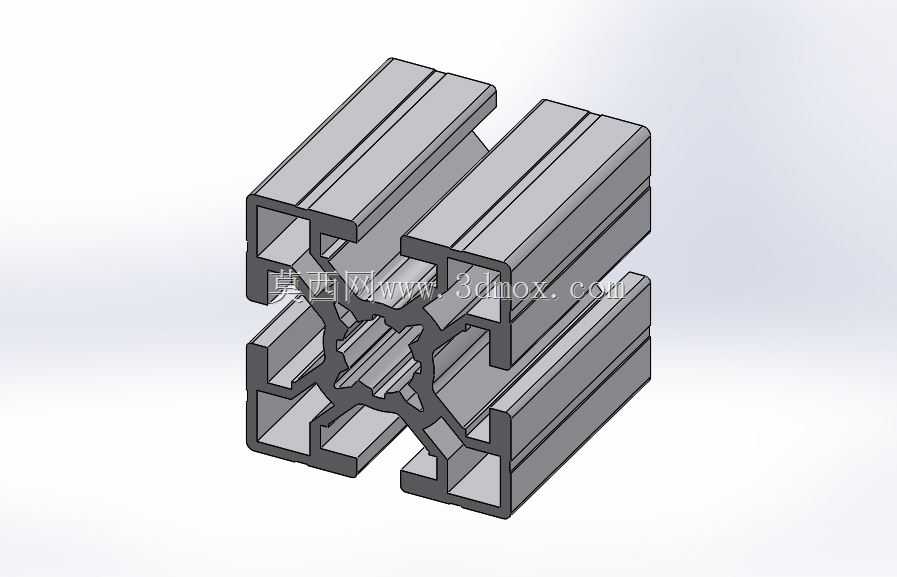

　　这款50x50规格的工业铝型材，是自动化设备框架搭建领域应用极广的基础构件，在流水线工作台、设备防护围栏、物料周转架、检测仪器支架等场景中都能见到它的身影。从截面结构来看，它采用了多腔室对称设计，四个方向均预留了标准槽口，能够兼容配套的T型螺栓、角件、端盖等连接件，无需额外焊接加工，仅通过标准紧固件就能完成多方向的拼接组装，大幅降低现场施工的难度与周期。

　　设计阶段，工程师充分考量了型材的抗弯、抗扭性能，通过内部交错的加强筋布局，在控制单位米重的前提下，让型材的截面惯性矩达到同规格实心方钢的六成以上，完全能满足常规工业场景下的静载、动载受力需求。槽口的尺寸公差严格控制在±0.2mm范围内，保证配套连接件装入后无明显旷量，组装完成的框架整体刚性充足，不会出现受力后晃动、变形的问题。

　　从安装边界来看，这款型材的外轮廓为标准50mm×50mm正方形，四个端面的安装孔位可根据实际需求在端面攻丝或者安装端面连接板，相邻型材拼接时，直角连接可采用压铸角件隐藏在槽口内部，不会突出型材外表面，保证框架外表面平整美观，方便后续安装防护板、走线槽、操作面板等附属配件。槽道内部可直接嵌入密封条、有机玻璃板或者钣金封板，无需额外打孔固定，适配设备防护、无尘车间隔断等对密封性有要求的场景。

　　实际选型过程中，结构工程师会根据框架的整体跨度、承载重量计算所需的型材支撑点间距，这款5050型材单根长度通常可定制为6米，现场可根据实际尺寸裁切，裁切后的端面平整无毛刺，安装端盖后即可完成端部处理。它的表面经过阳极氧化处理，耐磨耐腐蚀，在普通车间环境下长期使用不会出现锈蚀、表层脱落的问题，后期维护仅需擦拭表面灰尘即可，维护成本极低。在一些需要走线的设备框架中，型材的中空腔室还可以作为走线通道，将电源线、信号线隐藏在型材内部，既提升整体美观度，也能避免线缆外露被剐蹭破损的风险，适配各类工业现场的布线需求。
