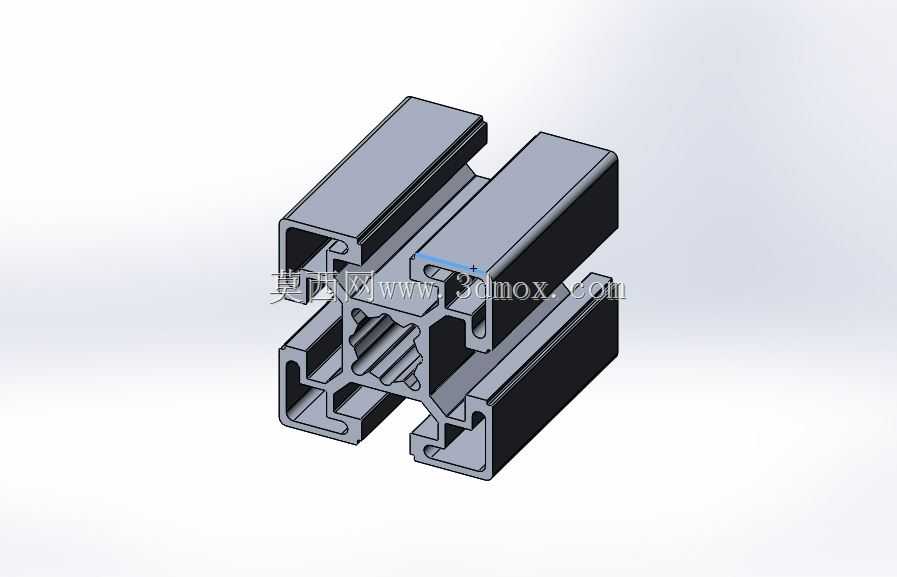

4545标准工业铝挤压型材截面结构

　　这款45系列铝型材的截面设计，是围绕工业机架类场景的通用安装需求开发的，日常在自动化设备机架、流水线工作台、检测设备护罩、物料周转架这类场景里，这类截面的型材是搭建主体框架的核心基础构件。从截面结构来看，型材四个方向均预留了标准T型槽道，槽道尺寸适配行业通用的T型螺栓、方螺母等紧固件，不需要额外在型材表面打孔攻丝，搭建框架时可以根据实际需求灵活调整安装位置，后期改造调整框架结构时也不需要破坏型材本体，拆装复用的便利性很高。型材的中心区域设计了十字加强筋结构，在45x45毫米的外轮廓尺寸下，既控制了型材的整体重量，又保证了截面的抗弯、抗扭强度，满足常规静态框架、轻载移动机架的承重需求，不会因为长期负载出现型材变形的问题。

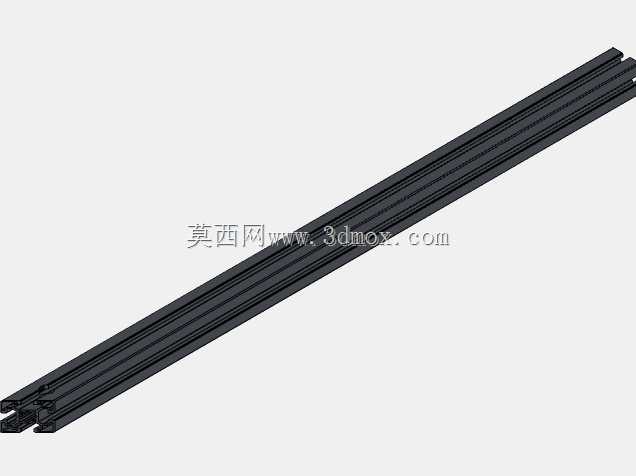

　　设计这类截面的时候，需要兼顾挤压生产的工艺可行性，所有壁厚保持均匀过渡，避免出现壁厚差过大导致挤压成型时截面变形、冷却后应力集中的问题，槽道的边缘做了微小的圆角处理，既可以减少挤压生产时的模具磨损，也能避免安装紧固件时出现划手、卡滞的情况。在安装边界上，这款型材的端面可以搭配同系列的端盖、角码、脚轮、连接板等标准配件，单根型材的长度可以根据实际搭建需求裁切，拼接时相邻型材通过角槽连接件或者内置连接件固定，拼接后的框架平面度、垂直度公差可以控制在常规工业设备的安装要求范围内，不需要额外做复杂的二次加工。型材的外表面是阳极氧化处理的哑光质感，日常使用中不容易积灰，擦拭清洁方便，也具备基础的防腐蚀能力，

　　在普通车间环境下长期使用不会出现表面锈蚀、掉漆的问题。四个方向的槽道除了用来拼接框架，还可以用来安装亚克力板、钣金护板、走线槽、传感器安装座等附属配件，搭建完成的框架既可以作为设备的承重主体，也能直接集成防护、走线、附件安装的功能，不需要额外设计安装结构，能大幅缩短非标设备的框架设计和搭建周期。
