3030系列圆弧封边铝挤压型材结构

　　这款圆弧过渡的铝挤压构件，主要面向设备框架的外露边角防护场景设计，在自动化设备外罩、生产线防护栏、实验室工作台围边这类需要兼顾结构强度与操作安全性的场合应用广泛。日常做设备框架搭建时，常规直角铝型材的外露棱边存在磕碰风险，尤其是人员频繁走动的操作工位旁，硬质直角边很容易造成剐蹭伤害，这款带圆弧外曲面的型材刚好可以替换框架外侧的直角型材，无需额外加装软质防撞条，一体成型的圆弧面能直接消解尖锐棱边的安全隐患。从截面结构来看，型材外侧为整段光滑圆弧面，内侧保留了标准铝型材的槽道结构，槽口尺寸与同系列3030规格型材完全匹配，可直接使用标准T型螺栓、弹性螺母等通用紧固件完成拼接，不需要单独定制配套连接件，能和常规直边型材实现无缝组合，

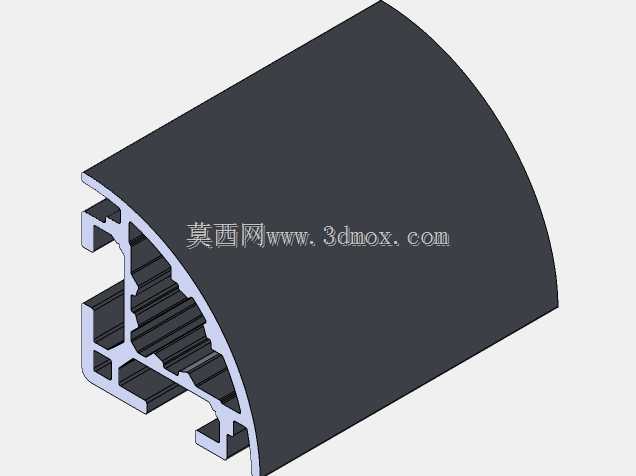

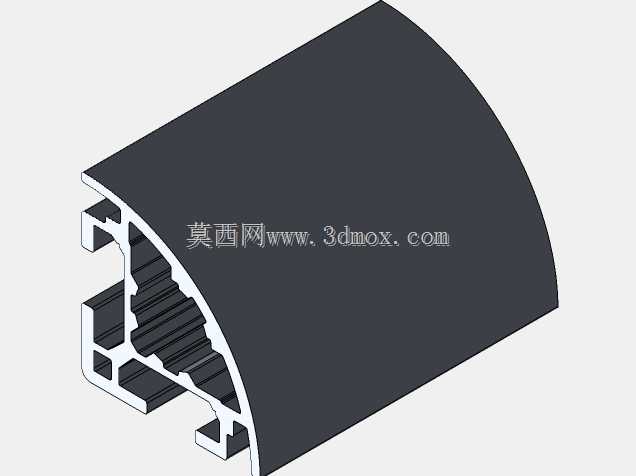

　　适配现有模块化框架的搭建逻辑。设计时特意将圆弧的曲率控制在R15左右，既不会因为弧度过大占用过多框架内部安装空间，也能保证足够的接触缓冲面，圆弧面与内侧安装槽的壁厚保持均匀，控制在2mm左右，挤压生产时能保证铝料流速均匀，避免成型后出现壁厚差过大、应力变形的问题。型材的安装边界和标准3030型材保持一致，截面公称尺寸为30mm×30mm，拼接时和相邻型材的对接公差可控制在±0.2mm以内，不需要额外调整框架的整体安装孔位，替换原有直角型材时无需重新设计整体框架布局。内侧的多道空腔结构一方面减轻了型材自身重量，每米重量控制在1.2kg左右，相比同尺寸实心铝件减重超过60%，另一方面空腔形成的缓冲结构能提升型材的抗冲击性能，

　　受到外力碰撞时不会像薄壁单腔型材那样容易出现凹陷变形。槽道内部的卡位筋条做了防滑齿设计，紧固件装入后能增大接触摩擦力，设备运行产生持续振动时，连接位置不会出现松动移位的情况，适合长期在有振动的工业车间环境下使用。做钣金护板配套安装时，型材内侧的预留槽位可以直接嵌入5mm厚度的亚克力板、冷轧钢板或者铝塑板，板材边缘卡入槽道后不需要额外打胶或者加装压条，就能实现护板的固定，装配效率比传统角码连接方式提升40%左右。圆弧外表面做了阳极氧化预处理的基础面，后续可以根据设备整体配色需求做银白、黑色或者其他颜色的氧化处理，表面粗糙度控制在Ra1.6以内，没有明显的挤压纹路，外露使用时能保持较好的外观一致性，不需要额外做表面打磨处理。

　　在做大型设备的外围框架设计时，这种圆弧型材一般布置在框架距离地面1.2米到1.5米的高度区间，刚好对应人员站立时的手肘、腰部高度位置，能最大程度降低磕碰伤害的概率，上下部分仍然可以使用常规直角型材控制成本，兼顾安全性与搭建经济性。
