立式传动齿轮箱壳体结构三维设计

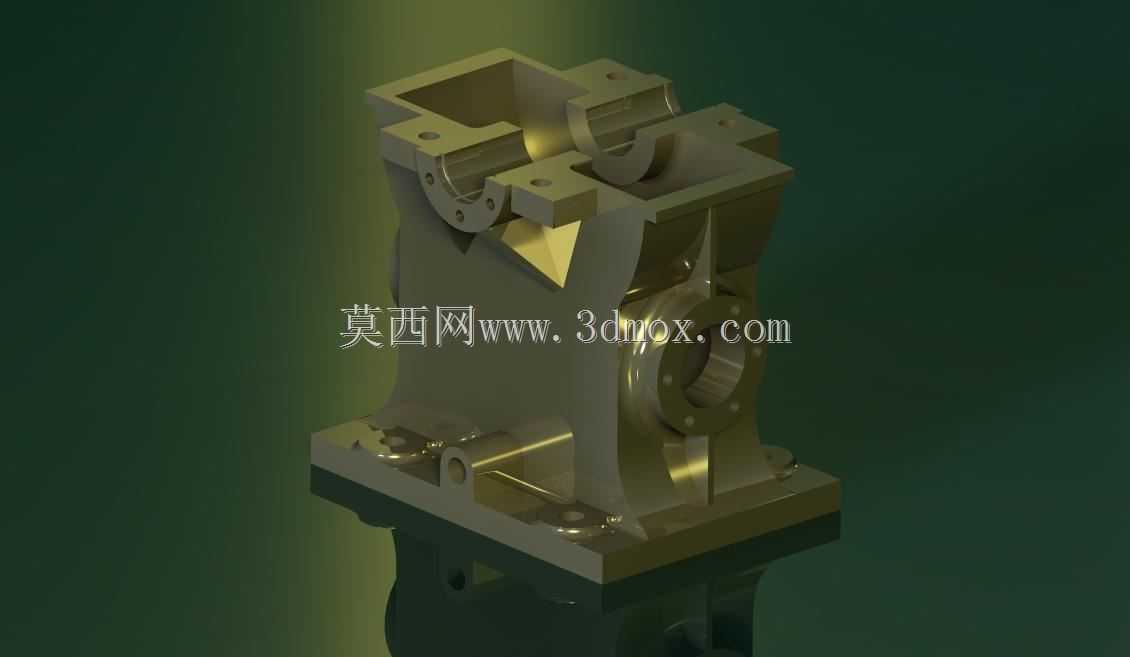

　　这款齿轮箱的壳体结构采用立式安装布局，底部设置整面式安装法兰，法兰面预留多组均匀分布的沉头安装孔，可直接通过螺栓固定在设备安装基座上，安装基准面经过平面度公差约束，能保证装配后箱体的垂直度要求，避免传动副出现偏载磨损。箱体上部采用对称式轴承座腔体结构，可同时容纳两根平行布置的传动轴，轴承座孔位设置同轴度公差约束，保证轴系装配后的回转精度，腔体外侧预留轴承端盖的安装止口与螺纹孔，方便后期轴承的维护与更换。从实际应用场景来看，这类立式齿轮箱多用于中小型自动化生产线的动力传递环节，可适配输送设备、小型加工专机的动力换向与减速需求，能在空间受限的安装场景下替代卧式减速单元，减少设备横向安装空间占用。箱体中部设置加强筋结构，

　　连接上部轴承座腔体与底部安装法兰，筋板的走向沿传动受力方向布置，可有效抵消齿轮啮合过程中产生的径向力与倾覆力矩，避免箱体在长期负载下出现形变。箱体侧面预留输入轴的安装通孔，孔位设置密封件安装槽，可适配骨架油封实现转动部位的密封，防止润滑油泄漏同时阻挡外部粉尘进入箱体内部。设计过程中优先考虑了铸造工艺的可行性，箱体各转角处均设置铸造圆角，壁厚保持均匀过渡，避免出现壁厚突变导致的铸造缩孔缺陷，同时在非受力面设置工艺减重槽，在保证结构强度的前提下降低整体铸件重量。箱体内部预留齿轮啮合的足够运转空间，同时设置润滑油的回流通道，可保证齿轮运转过程中润滑油能顺利回流到油池，避免出现局部积油导致的温升过高问题。上部的轴承座腔体采用分体式止口设计，

　　可在装配时先将轴系组件预装后再合箱固定，降低装配难度，同时止口处设置密封胶槽，保证合箱后的密封性能。安装法兰的孔位间距按照通用安装标准设计，可适配多数常规设备的安装基座尺寸，无需额外制作过渡连接板，减少现场安装的加工工作量。
