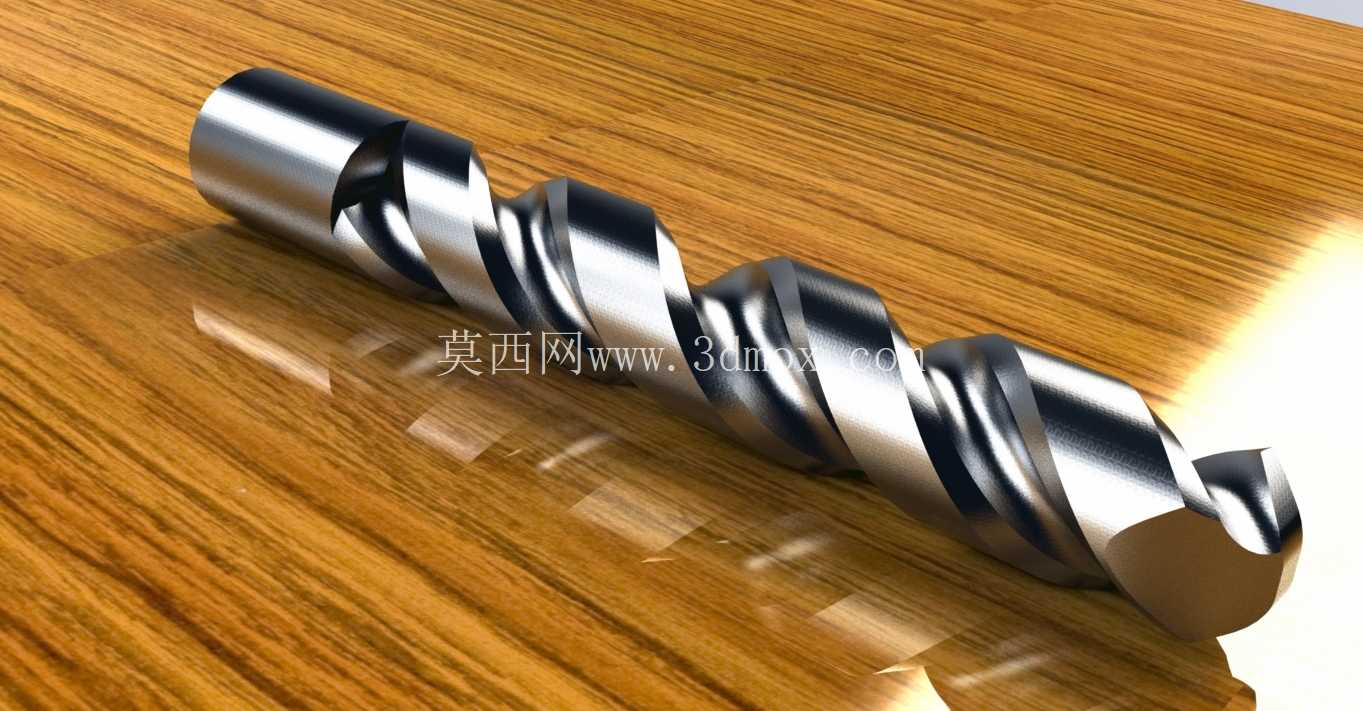

摩泽林螺旋切削钻头结构设计

　　在金属切削加工的孔加工工序里，钻头是应用频次最高的消耗类刀具之一，这款摩泽林结构的螺旋钻头，主要适配立式加工中心、台式钻床、摇臂钻床等常规钻削设备，可完成碳钢、铝合金、铜合金等常见金属材料的实体钻孔、扩孔工序，在模具制造、通用机械零件加工、五金件生产等场景中都有广泛应用。从结构设计逻辑来看，这款钻头采用了大螺旋角的槽型设计，相较于普通标准麻花钻，其螺旋升角经过优化，能够在钻削过程中更顺畅地排出切屑，避免切屑堵塞在排屑槽内刮伤已加工孔壁，同时也能减少钻削过程中的切削阻力，降低设备主轴的负载。

　　钻尖部分采用了摩泽林钻尖的修磨形式，横刃经过针对性修磨处理，能够有效减少钻削切入时的轴向抗力，避免钻头在接触工件表面时出现滑移偏移的问题，保证钻孔的位置精度，尤其是在斜面、曲面等非平面工件上钻孔时，这种修磨形式的钻尖定心表现要优于普通标准麻花钻。从外形尺寸与安装边界来看，这款钻头采用直柄装夹结构，柄部直径与钻身工作部分直径保持一致，可适配通用的钻夹头装夹，不需要配套专用的变径套，装夹便捷性较好，能够适配大多数常规钻床的装夹范围。钻头的工作部分长度经过合理配比，排屑槽的长度覆盖了常规钻孔深度的加工需求，既保证了足够的排屑空间，也避免了槽长过长导致的刀体刚性不足问题，在常规钻削参数下能够保持较好的刀体稳定性，减少钻削过程中的振刀现象。

　　刀体的刃带部分采用了等宽设计，能够在钻削过程中起到导向作用，保证孔的直线度，同时刃带与孔壁的接触面积经过优化，能够减少钻削过程中的摩擦发热，降低刀具磨损速度，延长单次修磨后的使用寿命。在实际加工应用中，这款钻头针对不同加工材料可适配不同的切削参数，加工低碳钢类塑性材料时，可配合切削液采用较高的转速与适中的进给量，大螺旋槽能够快速将带状切屑排出孔外，避免切屑缠绕在钻体上；加工铝合金等轻金属材料时，可适当提高进给速度，优化后的槽型能够减少铝屑粘附在刃口上的概率，降低积屑瘤产生的可能，保证孔壁的加工光洁度。

　　从建模逻辑来看，这款钻头的三维建模过程需要重点把控螺旋槽的扫描路径参数，螺旋线的导程需要与螺旋升角的设计值精准匹配，槽型的截面轮廓需要结合切削刃的角度要求进行绘制，保证主切削刃的前角、后角符合切削原理的要求，钻尖部分的曲面建模需要精准还原摩泽林钻尖的各刃面角度，确保横刃修磨后的几何参数与实际加工需求一致，直柄部分的同轴度需要与钻身工作部分保持严格的同轴要求，避免装夹后出现径向跳动超标的问题，影响钻孔精度与刀具寿命。在结构细节上，钻头的排屑槽根部采用了圆弧过渡设计，避免了应力集中问题，在大进给钻削时能够减少刀体断裂的风险，提升刀具的使用可靠性。刃口部分没有做过度的钝化处理，保持了足够的锋利度，能够减少钻削过程中的挤压变形，提升孔的加工质量。
