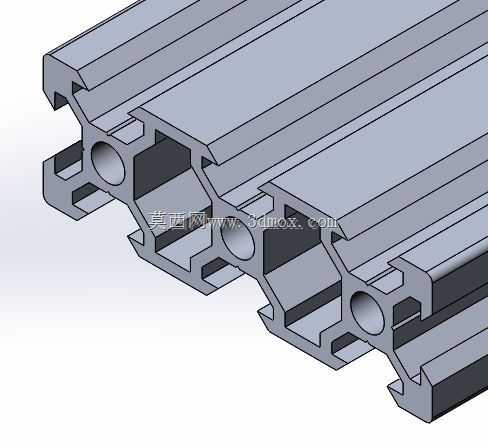

2060系列V型槽工业铝型材结构设计

　　这款V型槽铝型材在自动化设备框架搭建场景中应用十分广泛，常见于桌面级小型输送线、3D打印设备运动轴基座、检测工位工装架这类对安装精度、框架轻量化有要求的场合。型材截面采用20系列规格，截面宽度60mm、厚度20mm，属于窄幅高刚性的型材品类，安装边界上可兼容同系列2020、2040型材的端盖、角码、T型螺栓等标准连接配件，无需单独开模定制连接件，能大幅缩短设备组装的物料筹备周期。

　　从结构设计逻辑来看，型材两侧的V型槽并非简单的造型设计，槽道角度经过匹配标准V型滚轮的轮廓做了公差适配，滚轮嵌入槽道后可直接作为直线运动的导向面，省去额外安装线性导轨的工序与成本，尤其适合轻负载、短行程的往复运动场景，比如小型点胶机构的横移轴、视觉检测镜头的微调滑台基座，运动过程中V型槽的斜面能自动刮除附着在槽面的细小铝屑、灰尘，降低运动卡滞的概率，日常维护仅需定期清理槽道内堆积的杂物即可，无需复杂的润滑保养流程。

　　型材内部的腔体设计做了多腔室分隔，中部预留的圆形通孔既可以穿设设备的气管、信号线缆，实现管线内置隐藏，让设备外观更整洁，也能作为后续加装加强筋、安装内嵌螺母的预留空间，在需要提升局部刚性的安装点位，可直接在腔体内置入弹片螺母，不用在型材表面额外打孔攻丝，避免破坏型材的整体防腐层。型材壁厚经过载荷校核，常规静态框架搭建时单根1米长度的型材中点静载可达80kg以上，满足多数小型工业设备的框架承重需求，若用于运动轴场景，配合两端的支撑固定座，悬臂长度控制在300mm以内时，运动末端的抖动量可控制在0.1mm范围内，能满足多数轻载运动机构的精度要求。

　　在实际选型使用时，这款V型槽型材可根据设备的布局需求切割成任意长度，端面可加装端盖做封闭处理，避免杂物进入腔体，相邻型材连接时既可以采用角码外连接的快装方式，也能采用隐藏式内置连接件做无缝拼接，适配不同外观要求的设备搭建。和同规格的平槽铝型材相比，自带V型导向槽的设计减少了运动导向部件的安装工序，整体搭建成本可降低30%左右，同时铝材质本身的轻量化特性也让整体设备重量更轻，方便后续的工位移位与布局调整。
